Калорифер КПСк 4-5

Паровые калориферы
ПРОИЗВОДСТВО И СФЕРА НАЗНАЧЕНИЯ ПАРОВОГО КАЛОРИФЕРА КПСК 4-5

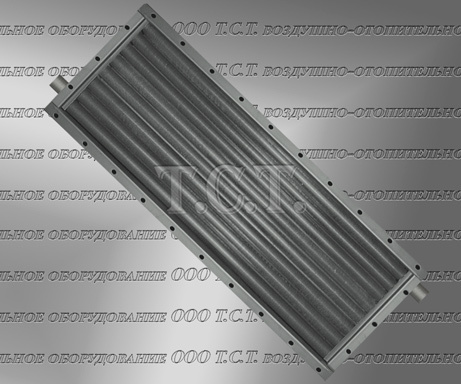

Калорифер КПСк 4-5 паровой – модульный теплообменник, предназначенный для подогрева воздуха в приточно-вентиляционных системах, воздушно-тепловых завесах, сушильных установках и камерах. Производство и приемка калориферов КП-Ск 4-5 осуществляется в соответствии с основными требованиями и техническими условиями ТУ 4863-002-55613706-02. Каждый воздухонагреватель проходит испытания на прочность и герметичность. Теплообменники должны эксплуатироваться в макроклиматических районах с умеренным (У) климатом категории размещения 3 в соответствии с ГОСТ 15150-69.
Купить калориферы КПСк 4-5 02У3 Вы можете, отправив в адрес нашего предприятия заявку на электронную почту zao_tst@mail.ru с указанием наименования и количества требуемого оборудования. В выставленном коммерческом предложении или документе на оплату будут представлены продажная цена парового биметаллического воздухоподогревателя, наличие или сроки его изготовления и условия поставки.
КОМПЛЕКТАЦИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАЛОРИФЕРА КПСК 4-5
Промышленный паровой калорифер КПСк 4-5 состоит из группы теплопередающих элементов, собранных в трубные решетки, распределительного и сборного коллекторов, присоединительных патрубков, боковых монтажных щитков. Теплопередающие элементы состоят из металлических (в зависимости от комплектации – электросварных ГОСТ 10704 или цельнотянутых ГОСТ 8734) трубок диаметром 16х1.5 мм и алюминиевого спирально-накатного оребрения.
Производство паровоздушных теплообменников типа КПСк
Паровой воздухонагреватель КПСк 4-5
Греющая среда - сухой насыщенный или перегретый пар с параметрами по температуре до 190°С, по давлению – не более 1.2 МПа. Калориферы КПСк 4 5 по теплоносителю выполнены в одноходовом исполнении, по направлению движения воздушного потока – с четырьмя рядами теплообменных трубок. Процесс теплообмена между греющей средой – паром и нагреваемой – воздухом происходит через ребристую поверхность биметаллических трубок.
Основные технические характеристики парового воздухонагревателя КПСк 4-5-02-У3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
5000
123
28.8
59
Внешние габаритные размеры по контуру – 1227 х 450 х 180 мм. Масса (не более) – 59 кг. Количество теплопередающих трубок – 34 шт. Диаметр патрубков – 32 мм. Производительность по воздуху - 5000 м³/ч. Тепловая мощность калорифера КПСк 4-5 – 123 кВт. Площадь поверхности теплообмена – 28.8 м². Емкость воздухонагревателя – 0.00697 м³.
Стоимость парового калорифера КПСк 4 5 составляет 12882 рубля с учетом НДС на теплообменник с электросварными трубками, цена с комплектацией бесшовными цельнотянутыми элементами - 18678 рублей. На последней странице сайта представлен прайс-лист с актуальными ценами на все модели калориферов этой линейки. В зависимости от объема покупки воздухонагревателей КПСк предоставляются скидки.
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КАЛОРИФЕРА КПСК 4-5
Технические характеристики калорифера КП-Ск 4-5 парового
Габаритные и присоединительные размеры парового теплообменника КП-4-5-Ск, мм
HH 1H 2H 3BB 1B 2Cdy
115512031227127537842645030550
H - внутренняя высота теплообменника – до решеток, H1 - расстояние между монтажными отверстиями по высоте, H2 – внешняя высота - без патрубков, H3 - внешняя высота с учетом одного патрубка, B - внутренняя ширина парового нагревателя, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина паровоздушного калорифера КПСк 4-5, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.
Доставка до потребителей приобретенных калориферов КПСк 4-5 осуществляется, как на условиях самовывоза, так и автотранспортом нашего предприятия. Широко практикуется отправка оборудования транспортно-экспедиционными компаниями, при этом до местных терминалов транспортных компаний паровоздушные нагреватели довозятся бесплатно.
РАБОЧИЕ РАСЧЕТНЫЕ ПАРАМЕТРЫ ПАРОВОЗДУШНОГО КАЛОРИФЕРА ТИПА КПСК 4-5
Технические данные калорифера КПСк 4-5 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
141.1550.43028.80.002240.00221
0.00451
КОЭФФИЦИЕНТ ТЕПЛОПЕРЕДАЧИ И АЭРОДИНАМИЧЕСКОЕ СОПРОТИВЛЕНИЕ ПАРОВОГО КАЛОРИФЕРА КПСК 4 5
Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 4-5 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.
Воздухонагреватель КП 4-5 Ск
Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1.5
2.0
2.5
3.0
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
8.0
Коэффициент теплопередачи, (Вт/(м²•°С)
31.49
36.11
40.16
43.80
47.14
50.23
53.13
55.86
58.45
60.92
63.29
65.56
69.86
Аэродинамическое сопротивление, Па
18
31
46
65
86
110
136
165
196
230
267
306
390
Купить калорифер КПСк 4-5 Вы также можете, обратившись к нам по адресу: Кемеровская область, г. Киселевск, ул. Юргинская, 1. Продажа паровых биметаллических калориферов этой серии осуществляется по безналичному расчету на основании выставленного покупателю документа для оплаты. Актуальность цены вы можете посмотреть на странице сайта: Контакты/Прайс (крайняя правая кнопка верхнего меню).
ПОТРЕБЛЕНИЕ НАСЫЩЕННОГО ПАРА ПРИ ЭКСПЛУАТАЦИИ КАЛОРИФЕРА КПСК 4 5
В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 4-5. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 5000 до 10000 метров кубических в час, температура и давление используемого теплоносителя - от 80°C (0.05 МПа) до 165°C (0.7 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0.05
Температура пара, °C
81.3
Производительность по воздуху, м³/ч
5000
8000
10000
t входящего в калорифер КПСк4 5 воздуха, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
46
42
37
32
39
33
28
22
36
30
24
17
Массовая скорость в фронтальном сечении, кг/м²•с
3,85
3,94
4,05
4,16
6,23
6,41
6,58
6,78
7,83
8,05
8,29
8,55
Аэродинамическое сопротивление нагревателя, Па
102
107
112
118
247
260
273
288
375
395
416
441
Коэффициент теплопередачи, Вт/(м²•°C)
49,3
49,9
50,5
51,2
62,0
62,9
63,7
64,6
69,2
70,1
71,0
72,1
Расход теплоносителя, кг/час
122
138
157
175
167
191
214
240
192
219
247
278
Производительность по теплу, кВт
78
89
100
112
107
122
137
154
123
140
158
178
Давление насыщенного пара, МПа
0.07
Температура теплоносителя, °C
89.9
Объем нагреваемого воздуха, м³/ч
5000
8000
10000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура воздуха на выходе, °C
51
47
42
37
43
38
32
26
40
34
27
21
Массовая скорость в фронтальном сечении, кг/м²•с
3,82
3,91
4,01
4,12
6,19
6,35
6,54
6,73
7,78
8,00
8,24
8,49
Аэродинамическое сопротивление, Па
101
105
110
116
244
256
269
284
371
390
412
435
Коэффициент теплопередачи, Вт/(м²•°C)
49,1
49,7
50,3
51,0
61,8
62,6
63,5
64,3
68,9
69,9
70,9
71,9
Расход пара, кг/час
136
152
171
189
186
208
234
260
213
240
271
300
Тепловой поток парового калорифера КПСк 4-5, кВт
86
96
108
120
118
132
148
165
135
152
172
191
Давление насыщенного пара, МПа
0.1
Температура пара, °C
99.6
Производительность по воздуху, м³/ч
5000
8000
10000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
57
52
47
43
48
42
37
31
44
38
32
26
Массовая скорость в фронтальном сечении, кг/м²•с
3,78
3,88
3,98
4,08
6,14
6,31
6,48
6,67
7,73
7,94
8,17
8,41
Аэродинамическое сопротивление, Па
99
103
108
113
240
253
265
279
366
385
406
428
Коэффициент теплопередачи, Вт/(м²•°C)
48,9
49,5
50,1
50,7
61,6
62,4
63,2
64,1
68,7
69,6
70,6
71,5
Расход пара калорифером КПСк 4-5, кг/час
151
169
188
205
206
232
255
282
238
266
295
325
Тепловая производительность (мощность), кВт
95
106
118
129
129
145
160
177
149
167
185
204
Давление насыщенного пара, МПа
0.2
Температура теплоносителя, °C
120.2
Производительность по воздуху, м³/ч
5000
8000
10000
Температура воздуха на входе в КП-4-5-Ск, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура воздуха на выходе, °C
69
65
60
55
59
53
47
41
54
48
41
35
Массовая скорость в фронтальном сечении, кг/м²•с
3,71
3,79
3,89
3,99
6,03
6,19
6,36
6,55
7,60
7,81
8,04
8,27
Сопротивление по воздуху, Па
95
99
104
109
232
244
257
270
355
373
394
415
Коэффициент теплопередачи, Вт/(м²•°C)
48,4
49,0
49,6
50,2
61,1
61,8
62,7
63,5
68,2
69,1
70,0
71,0
Расход теплоносителя, кг/час
184
202
221
241
251
277
304
332
291
320
352
383
Мощность по теплу парового нагревателя, кВт
113
123
135
147
154
170
186
203
178
196
215
234
Давление насыщенного пара, МПа
0.3
Температура пара, °C
133.5
Объем проходящего воздуха, м³/ч
5000
8000
10000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
78
73
68
63
65
60
54
48
60
54
47
41
Массовая скорость в фронтальном сечении, кг/м²•с
3,65
3,74
3,84
3,94
5,97
6,12
6,29
6,47
7,52
7,73
7,96
8,18
Воздушное сопротивление, Па
93
97
102
106
228
239
251
264
349
366
386
407
Коэффициент теплопередачи КПСк 4-5, Вт/(м²•°C)
48,1
48,7
49,2
49,8
60,8
61,5
62,3
63,1
67,8
68,7
69,7
70,6
Расход пара, кг/час
205
224
244
264
284
308
336
364
327
357
390
422
Тепловая производительность, кВт
123
135
147
159
170
185
202
219
196
214
234
254
Давление насыщенного пара, МПа
0.7
Температура пара, °C
165.0
Объем проходящего через КП 4-5 Ск воздуха, м³/ч
5000
8000
10000
Температура воздуха на входе в калорифер, °C
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
t нагретого воздуха на выходе, °C
97
92
87
82
98
93
87
82
99
93
87
81
Массовая скорость в фронтальном сечении, кг/м²•с
3,54
3,63
3,72
3,81
5,41
5,53
5,67
5,81
6,66
6,81
6,98
7,16
Аэродинамическое сопротивление нагревателя, Па
88
92
96
100
191
199
208
217
279
291
304
318
Коэффициент теплопередачи, Вт/(м²•°C)
47,4
48,0
48,5
49,1
58,0
58,6
59,3
60,0
64,0
64,7
65,5
66,3
Расход пара воздухонагревателем, кг/час
260
281
302
323
283
307
334
359
297
326
355
385
Тепловой поток (мощность), кВт
149
161
173
185
162
176
192
206
170
187
204
221
Теплотехнические расчеты и описание паровых воздухоподогревателей подобного типоразмера, но меньшей тепловой мощности представлены на страницах сайта: Трехрядный калорифер КПСк 3-5 и Двухрядный калорифер КПСк 2-5.
Для уточнения технических характеристик или условий покупки паровых приточных калориферов КПСк 4-5, Вы можете связаться с нами по телефонам: +7(3846) 682324 (пн.-пт. 9:00-17:00); 8-961-737-83-14 (технические вопросы); 8-904-968-14-88 (отдел продаж). Заказать прайс-лист на все номера теплообменников КПСк (цена указана с учетом НДС) можно по электронной почте E-mail: zao_tst@mail.ru. Предприятие ООО Т.С.Т. – производство и продажа отопительного оборудования. г. Новосибирск, ул. Широкая, дом 1 А, офис 207/1. Осуществляется доставка транспортными компаниями в города: Волгодонск, Новый Уренгой, Троицк, Наро-Фоминск, Ялта и др.
