Калорифер КФБ-5
Производство и сфера применения калорифера КФБ-5

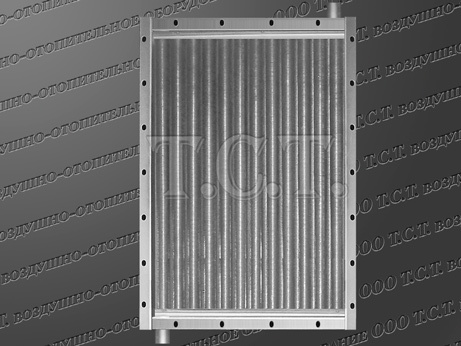

Калорифер КФБ-5 А - биметаллический паро и водо воздушный нагреватель со спирально-накатным алюминиевым оребрением теплоотдающих элементов, использующий в качестве первичного теплоносителя сухой насыщенный пар или горячую, перегретую воду до 180 градусов. Сфера применения калориферов КФБ-5 А – обогрев промышленных зданий и комплексов, складских помещений, нагрев воздуха в технологических сушильных камерах. Воздухонагреватели изготавливаются согласно технических характеристик по ТУ 4863-002-55613706-02 и могут устанавливаться как по одному, так и компоноваться в группы или секции по параллельной или последовательной схеме. Паровые и водяные калориферы КФБ-5 А предназначены для эксплуатации в условиях умеренного и холодного климата категории размещения 3 согласно ГОСТ 15150.
По конструктивному исполнению на стороне движения теплоносителя калориферы подразделяются на одноходовые и многоходовые модели. В первом случае – теплоноситель проходит сразу внутри всех трубок в одном направлении, во-втором – через участки последовательных отсеков, и направление его движения многократно меняется.
Калорифер КФБ-5 А3 и КФБ-5 А4 одноходовой
Вертикальное расположение теплопередающих трубок. Теплоноситель - пар и вода.
Подача теплоносителя производится сверху, отвод снизу. Расположение патрубков - с разных сторон по диагонали.
Калорифер КФБ-5 А3 и КФБ-5 А4 многоходовой
Горизонтальное расположение трубок. Теплоноситель - вода и гликолевые растворы. Подача и отвод
теплоносителя осуществляется сбоку. Расположение патрубков - одностороннее.
Технические характеристики парового калорифера КФБ-5
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на паровые калориферы КФБ-5 А | |||
|---|---|---|---|
| КФБ-5 А3 паровой | КФС-5 паровой | К3ПП-5 | КФСО-5 паровой |
| КФБ-5 А4 паровой | КФБ-5 паровой | К4ПП-5 | КФБО-5 паровой |
По габаритным размерам биметаллические калориферы КФБ-5 А производства ООО Т.С.Т. соответствуют стальным пластинчатым и навивным воздухонагревателям 5-го номера, ранее выпускаемым предприятиями-изготовителями вентиляционно-отопительного оборудования. При этом конструктивные и теплотехнические характеристики калориферов серии А существенно лучше. Сравнение новых и старых моделей паровых теплообменников представлено на странице сайта: Калориферы КФБ и КФС
| Основные технические характеристики парового биметаллического воздухонагревателя КФБ-5 п | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-5 А3 | 4400 | 117 | 16.1 | 61 |
| КФБ-5 А4 | 127 | 21.2 | 81 | |
По конструктивному исполнению на стороне прохода воздуха одноходовые и многоходовые калориферы КФБ-5 А делятся на трех и четырех рядные модели – по количеству рядов теплопередающих трубок. Трехрядные А3 и четырехрядные А4 воздухонагреватели имеют одинаковую производительность по воздуху и различную тепловую мощность.
| Габаритные и присоединительные размеры оребренного паровоздушного теплообменника КФБ-5, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 710 | 756 | 780 | 845 | 600 | 646 | 670 | 512 | 50 |
Материал изготовления калориферов КФБ-5 А: теплоотдающие элементы – стальные электросварные прямошовные сталь3 СП (ГОСТ 10704-91) или цельнотянутые бесшовные сталь20 (ГОСТ 8734-75) трубки 22х1.5 мм с алюминиевым оребрением (АД1 ТУ 1-8-267-99); гидравлический тракт: трубная решетка, крепления под боковые щитки - г/к сталь3 S=4мм по ГОСТ 14637-89, коллектор - г/к сталь3 S=3мм по ГОСТ 16523-97, патрубки - сталь3 S=4мм по ГОСТ 10704-91; боковые щитки - х/к сталь 08ПС S=1.5мм по ГОСТ 16523-97.
Данные для расчета и подбора парового калорифера КФБ-5 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-5 А3 | 0.426 | 16.1 | 0.00379 | 0.00221 | 0.01077 |
| КФБ-5 А4 | 21.2 | 0.00523 | 0.01418 | ||
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-5 А3 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 4400 | 7000 | 9000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 46 | 41 | 36 | 31 | 35 | 29 | 23 | 16 | 29 | 22 | 16 | 9 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,54 | 3,63 | 3,74 | 3,84 | 5,74 | 5,91 | 6,09 | 6,29 | 7,46 | 7,70 | 7,93 | 8,20 |
| Аэродинамическое сопротивление, Па | 67 | 71 | 74 | 78 | 166 | 175 | 185 | 196 | 270 | 286 | 302 | 322 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 76,9 | 77,8 | 78,7 | 79,6 | 94,7 | 95,9 | 97,1 | 98,5 | 106,0 | 107,4 | 108,9 | 110,4 |
| Расход пара калорифером КФБ-5 А3, кг/час | 162 | 179 | 195 | 212 | 217 | 239 | 262 | 287 | 253 | 280 | 305 | 334 |
| Тепловая производительность (мощность), кВт | 102 | 112 | 122 | 133 | 136 | 150 | 164 | 180 | 159 | 175 | 191 | 209 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 4400 | 7000 | 9000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 58 | 53 | 48 | 42 | 45 | 39 | 32 | 26 | 38 | 31 | 25 | 18 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,47 | 3,56 | 3,65 | 3,76 | 5,64 | 5,80 | 5,99 | 6,17 | 7,34 | 7,57 | 7,80 | 8,06 |
| Аэродинамическое сопротивление, Па | 65 | 68 | 71 | 75 | 160 | 169 | 179 | 189 | 262 | 277 | 293 | 311 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 76,2 | 77,0 | 77,9 | 78,9 | 94,0 | 95,1 | 96,4 | 97,7 | 105,3 | 106,7 | 108,1 | 109,6 |
| Расход пара калорифером КФБ-5 А3, кг/час | 193 | 209 | 227 | 246 | 258 | 281 | 306 | 330 | 301 | 329 | 355 | 385 |
| Тепловая производительность (мощность), кВт | 118 | 128 | 139 | 150 | 158 | 172 | 187 | 202 | 184 | 201 | 217 | 235 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 4400 | 7000 | 9000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 66 | 61 | 56 | 50 | 51 | 45 | 39 | 32 | 44 | 37 | 30 | 23 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,42 | 3,51 | 3,60 | 3,71 | 5,58 | 5,74 | 5,91 | 6,10 | 7,26 | 7,49 | 7,73 | 7,98 |
| Аэродинамическое сопротивление, Па | 63 | 66 | 69 | 73 | 157 | 166 | 175 | 185 | 257 | 272 | 288 | 306 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 75,7 | 76,6 | 77,5 | 78,4 | 93,6 | 94,7 | 95,9 | 97,2 | 104,8 | 106,2 | 107,6 | 109,1 |
| Расход пара калорифером КФБ-5 А3, кг/час | 212 | 230 | 247 | 267 | 287 | 310 | 334 | 361 | 333 | 361 | 391 | 421 |
| Тепловая производительность (мощность), кВт | 128 | 138 | 149 | 160 | 172 | 186 | 201 | 217 | 200 | 217 | 235 | 253 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 4400 | 7000 | 9000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 77 | 72 | 67 | 61 | 90 | 84 | 78 | 73 | 90 | 84 | 78 | 71 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,36 | 3,44 | 3,53 | 3,63 | 4,84 | 4,96 | 5,08 | 5,20 | 6,13 | 6,27 | 6,43 | 6,60 |
| Аэродинамическое сопротивление, Па | 61 | 64 | 67 | 71 | 120 | 126 | 132 | 138 | 187 | 195 | 205 | 215 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 75,1 | 76,0 | 76,8 | 77,8 | 87,9 | 88,9 | 89,8 | 90,8 | 97,4 | 98,4 | 99,4 | 100,6 |
| Расход пара калорифером КФБ-5 А3, кг/час | 241 | 259 | 277 | 297 | 214 | 235 | 257 | 278 | 226 | 249 | 273 | 300 |
| Тепловая производительность (мощность), кВт | 141 | 152 | 162 | 174 | 125 | 138 | 151 | 163 | 132 | 146 | 160 | 176 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 4400 | 7000 | 9000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 85 | 80 | 75 | 69 | 97 | 91 | 85 | 79 | 96 | 90 | 84 | 77 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,31 | 3,40 | 3,48 | 3,58 | 4,79 | 4,90 | 5,02 | 5,15 | 6,07 | 6,22 | 6,37 | 6,54 |
| Аэродинамическое сопротивление, Па | 59 | 62 | 65 | 69 | 118 | 123 | 129 | 135 | 184 | 192 | 201 | 211 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 74,7 | 75,5 | 76,4 | 77,3 | 87,6 | 88,5 | 89,4 | 90,4 | 97,0 | 98,0 | 99,0 | 100,2 |
| Расход пара калорифером КФБ-5 А3, кг/час | 263 | 281 | 299 | 320 | 240 | 262 | 284 | 307 | 257 | 281 | 305 | 333 |
| Тепловая производительность (мощность), кВт | 151 | 161 | 172 | 184 | 138 | 150 | 163 | 176 | 147 | 161 | 175 | 191 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 4400 | 7000 | 9000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 97 | 92 | 86 | 81 | 107 | 101 | 95 | 89 | 105 | 99 | 93 | 86 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,25 | 3,33 | 3,42 | 3,51 | 4,72 | 4,83 | 4,95 | 5,07 | 5,99 | 6,14 | 6,28 | 6,45 |
| Аэродинамическое сопротивление, Па | 57 | 60 | 63 | 66 | 115 | 120 | 125 | 131 | 179 | 187 | 196 | 206 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 74,1 | 74,9 | 75,7 | 76,6 | 87,0 | 87,9 | 88,8 | 89,8 | 96,5 | 97,4 | 98,5 | 99,6 |
| Расход пара калорифером КФБ-5 А3, кг/час | 295 | 314 | 335 | 355 | 280 | 303 | 327 | 351 | 303 | 328 | 354 | 382 |
| Тепловая производительность (мощность), кВт | 164 | 174 | 186 | 197 | 156 | 168 | 181 | 195 | 168 | 182 | 197 | 212 |
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-5 А4 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 4400 | 7000 | 9000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 53 | 48 | 44 | 39 | 41 | 36 | 30 | 24 | 35 | 29 | 23 | 17 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,50 | 3,59 | 3,68 | 3,78 | 5,68 | 5,83 | 6,01 | 6,19 | 7,38 | 7,60 | 7,83 | 8,07 |
| Аэродинамическое сопротивление, Па | 88 | 92 | 96 | 101 | 215 | 226 | 238 | 252 | 349 | 368 | 389 | 411 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 66,9 | 67,7 | 68,5 | 69,4 | 83,3 | 84,4 | 85,5 | 86,7 | 93,8 | 95,1 | 96,3 | 97,7 |
| Расход пара калорифером КФБ-5 А4, кг/час | 175 | 194 | 211 | 231 | 241 | 264 | 291 | 318 | 283 | 312 | 342 | 373 |
| Тепловая производительность (мощность), кВт | 110 | 122 | 133 | 145 | 151 | 166 | 182 | 199 | 178 | 196 | 214 | 234 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 4400 | 7000 | 9000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 66 | 61 | 57 | 52 | 52 | 47 | 41 | 35 | 46 | 39 | 33 | 27 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,42 | 3,51 | 3,60 | 3,69 | 5,57 | 5,72 | 5,89 | 6,07 | 7,24 | 7,46 | 7,68 | 7,92 |
| Аэродинамическое сопротивление, Па | 84 | 88 | 92 | 97 | 207 | 218 | 230 | 243 | 336 | 356 | 375 | 397 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 66,3 | 67,0 | 67,8 | 68,6 | 82,6 | 83,6 | 84,7 | 85,9 | 93,0 | 94,3 | 95,5 | 96,8 |
| Расход пара калорифером КФБ-5 А4, кг/час | 208 | 227 | 245 | 265 | 286 | 311 | 338 | 366 | 334 | 367 | 397 | 429 |
| Тепловая производительность (мощность), кВт | 127 | 139 | 150 | 162 | 175 | 190 | 206 | 224 | 205 | 224 | 243 | 263 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 4400 | 7000 | 9000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 75 | 70 | 65 | 60 | 60 | 54 | 48 | 43 | 52 | 46 | 40 | 33 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,37 | 3,45 | 3,55 | 3,64 | 5,50 | 5,65 | 5,81 | 5,98 | 7,16 | 7,37 | 7,58 | 7,83 |
| Аэродинамическое сопротивление, Па | 82 | 86 | 90 | 94 | 202 | 213 | 224 | 236 | 330 | 347 | 367 | 389 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,8 | 66,6 | 67,4 | 68,2 | 82,1 | 83,1 | 84,2 | 85,3 | 92,6 | 93,7 | 95,0 | 96,3 |
| Расход пара калорифером КФБ-5 А4, кг/час | 229 | 248 | 268 | 289 | 315 | 342 | 369 | 396 | 371 | 402 | 434 | 469 |
| Тепловая производительность (мощность), кВт | 137 | 149 | 161 | 174 | 189 | 205 | 222 | 238 | 223 | 242 | 261 | 282 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 4400 | 7000 | 9000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 87 | 82 | 77 | 72 | 96 | 91 | 86 | 81 | 96 | 90 | 85 | 79 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,30 | 3,39 | 3,47 | 3,56 | 4,79 | 4,90 | 5,02 | 5,14 | 6,07 | 6,22 | 6,36 | 6,52 |
| Аэродинамическое сопротивление, Па | 79 | 83 | 87 | 91 | 157 | 164 | 171 | 178 | 243 | 254 | 265 | 277 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 65,2 | 66,0 | 66,7 | 67,5 | 77,2 | 78,0 | 78,8 | 79,6 | 85,9 | 86,8 | 87,7 | 88,7 |
| Расход пара калорифером КФБ-5 А4, кг/час | 259 | 279 | 300 | 321 | 236 | 259 | 282 | 306 | 251 | 278 | 304 | 332 |
| Тепловая производительность (мощность), кВт | 152 | 164 | 176 | 188 | 138 | 152 | 165 | 179 | 147 | 163 | 178 | 195 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 4400 | 7000 | 9000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 95 | 91 | 86 | 81 | 104 | 99 | 94 | 88 | 103 | 97 | 92 | 86 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,26 | 3,34 | 3,42 | 3,51 | 4,74 | 4,84 | 4,96 | 5,08 | 6,01 | 6,15 | 6,29 | 6,45 |
| Аэродинамическое сопротивление, Па | 77 | 80 | 84 | 88 | 154 | 160 | 167 | 175 | 238 | 249 | 260 | 272 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 64,8 | 65,5 | 66,3 | 67,0 | 76,8 | 77,6 | 78,4 | 79,2 | 85,5 | 86,4 | 87,3 | 88,3 |
| Расход пара калорифером КФБ-5 А4, кг/час | 284 | 302 | 324 | 345 | 264 | 288 | 311 | 338 | 284 | 312 | 338 | 368 |
| Тепловая производительность (мощность), кВт | 163 | 173 | 186 | 198 | 152 | 165 | 179 | 194 | 163 | 179 | 194 | 211 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 4400 | 7000 | 9000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 108 | 104 | 99 | 94 | 115 | 110 | 105 | 99 | 113 | 107 | 102 | 96 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,19 | 3,27 | 3,35 | 3,43 | 4,66 | 4,76 | 4,87 | 4,99 | 5,92 | 6,06 | 6,20 | 6,35 |
| Аэродинамическое сопротивление, Па | 74 | 77 | 81 | 85 | 149 | 155 | 162 | 169 | 232 | 242 | 253 | 264 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 64,2 | 64,9 | 65,6 | 66,4 | 76,2 | 77,0 | 77,8 | 78,6 | 84,9 | 85,8 | 86,7 | 87,7 |
| Расход пара калорифером КФБ-5 А4, кг/час | 318 | 338 | 360 | 382 | 308 | 333 | 357 | 385 | 335 | 364 | 392 | 422 |
| Тепловая производительность (мощность), кВт | 177 | 188 | 200 | 212 | 171 | 185 | 199 | 214 | 186 | 202 | 218 | 235 |

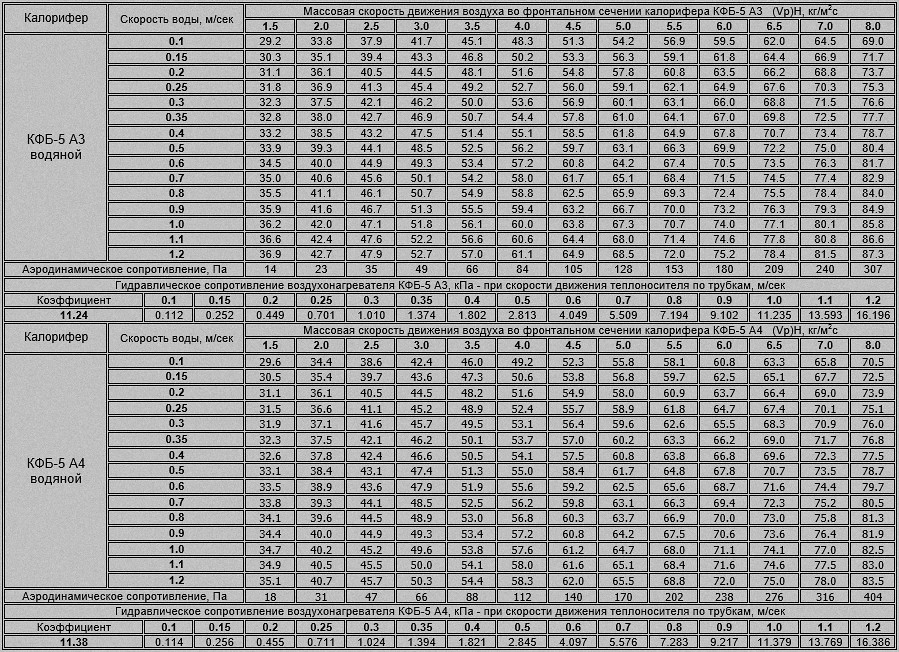

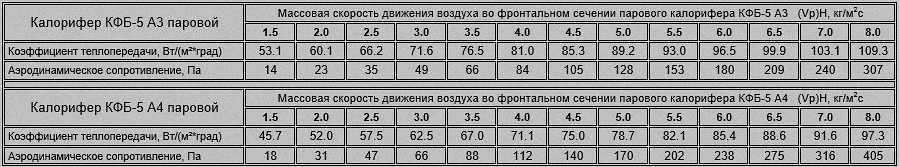

Ниже представлена таблица с коэффициентами теплопередачи и аэродинамического сопротивления калориферов КФБ-5 А, в зависимости от массовой скорости движения воздуха во фронтальном сечении паровоздушного теплообменника.
Технические характеристики водяного калорифера КФБ-5
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на водяные калориферы КФБ-5 А | ||||
|---|---|---|---|---|
| КФБ-5 А3 водяной | КМС-5 | КФС-5 водяной | К3ВП-5 | КФСО-5 водяной |
| КФБ-5 А4 водяной | КМБ-5 | КФБ-5 водяной | К4ВП-5 | КФБО-5 водяной |
Сравнение теплотехнических параметров новых биметаллических калориферов КФБ-5 А производства ООО Т.С.Т. и старых стальных пластинчатых и навивных водовоздушных теплообменников представлено на странице сайта: Калориферы КМС и КМБ
| Основные технические характеристики водяного биметаллического воздухонагревателя КФБ-5 м | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-5 А3 | 4400 | 96 | 16.1 | 61 |
| КФБ-5 А4 | 118 | 21.2 | 81 | |

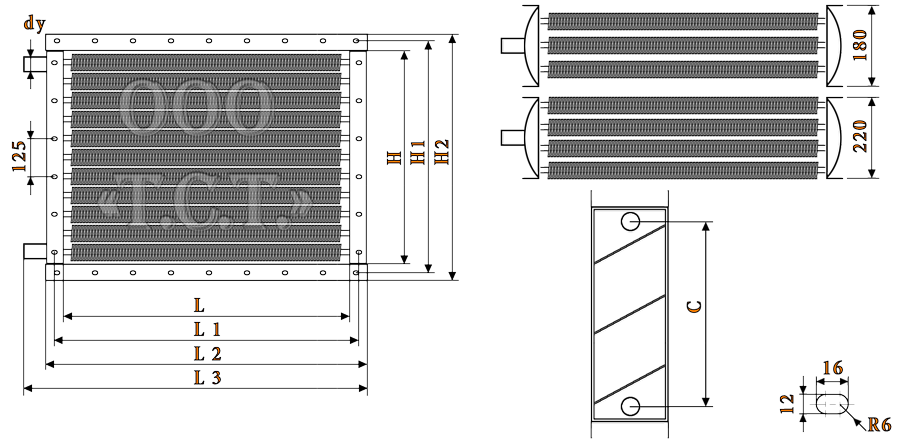

| Габаритные и присоединительные размеры оребренного водовоздушного теплообменника КФБ-5, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 710 | 756 | 780 | 845 | 600 | 646 | 670 | 512 | 50 |
Данные для расчета и подбора водяного калорифера КФБ-5 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-5 А3 | 0.426 | 16.1 | 0.00379 | 0.00221 | 0.00180 |
| КФБ-5 А4 | 21.2 | 0.00523 | 0.00236 | ||
Ниже представлены справочные таблицы с расчетными данными водяного трехрядного калорифера КФБ-5 А3 м. Расчет произведен для температурных значений входящего воздуха от -20 до -35 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 2200 до 5000 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 4400 | 5000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,72 | 2,78 | 2,84 | 2,90 | 4,00 | 4,08 | 4,17 | 4,26 | 4,54 | 4,64 | 4,73 | 4,83 |
| Аэродинамическое сопротивление, Па | 41 | 43 | 45 | 46 | 85 | 88 | 91 | 95 | 107 | 111 | 116 | 120 |
| t воздуха на выходе из воздухонагревателя, °С | 32 | 30 | 27 | 23 | 26 | 23 | 20 | 17 | 24 | 21 | 18 | 15 |
| Расход теплоносителя воздухонагревателем, м³/ч | 0,7 | 0,7 | 0,8 | 0,8 | 0,9 | 0,9 | 1,0 | 1,0 | 0,9 | 1,0 | 1,1 | 1,2 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,4 | 0,3 | 0,4 | 0,4 | 0,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,2 | 40,8 | 41,5 | 42,1 | 50,2 | 50,9 | 51,8 | 52,6 | 54,0 | 54,9 | 55,7 | 56,6 |
| Скорость теплоносителя в калорифере КФБ-5 А3, м/сек | 0,12 | 0,12 | 0,13 | 0,13 | 0,15 | 0,16 | 0,17 | 0,18 | 0,16 | 0,17 | 0,18 | 0,19 |
| Производительность по теплу, кВт | 62 | 66 | 70 | 74 | 81 | 86 | 91 | 96 | 88 | 93 | 99 | 104 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 3500 | 4500 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,72 | 2,78 | 2,84 | 2,90 | 3,18 | 3,24 | 3,31 | 3,38 | 4,09 | 4,17 | 4,26 | 4,35 |
| Аэродинамическое сопротивление, Па | 41 | 43 | 45 | 46 | 55 | 57 | 59 | 62 | 88 | 91 | 95 | 99 |
| t воздуха на выходе из теплообменника, °С | 30 | 27 | 24 | 21 | 27 | 24 | 21 | 18 | 24 | 20 | 17 | 15 |
| Расход теплоносителя, м³/ч | 0,9 | 0,9 | 1,0 | 1,0 | 1,0 | 1,0 | 1,1 | 1,2 | 1,1 | 1,2 | 1,3 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,0 | 41,6 | 42,3 | 43,0 | 44,8 | 45,5 | 46,3 | 47,0 | 51,8 | 52,7 | 53,5 | 54,4 |
| Скорость теплоносителя, м/сек | 0,14 | 0,15 | 0,16 | 0,17 | 0,15 | 0,16 | 0,17 | 0,19 | 0,18 | 0,20 | 0,21 | 0,22 |
| Производительность по теплу КФБ-5 А3, кВт | 59 | 63 | 67 | 71 | 66 | 70 | 74 | 78 | 78 | 83 | 88 | 93 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 3500 | 4000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,72 | 2,78 | 2,84 | 2,90 | 3,18 | 3,24 | 3,31 | 3,38 | 3,63 | 3,71 | 3,78 | 3,86 |
| Аэродинамическое сопротивление, Па | 41 | 43 | 45 | 46 | 55 | 57 | 59 | 62 | 71 | 73 | 76 | 79 |
| t воздуха на выходе из воздухоподогревателя, °С | 28 | 25 | 22 | 19 | 26 | 23 | 20 | 17 | 24 | 21 | 18 | 15 |
| Расход теплоносителя в теплообменнике, м³/ч | 1,1 | 1,2 | 1,2 | 1,3 | 1,2 | 1,3 | 1,4 | 1,5 | 1,3 | 1,4 | 1,5 | 1,6 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,4 | 0,5 | 0,4 | 0,5 | 0,6 | 0,7 | 0,5 | 0,6 | 0,7 | 0,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,9 | 42,6 | 43,3 | 44,0 | 45,8 | 46,6 | 47,3 | 48,1 | 49,5 | 50,3 | 51,1 | 52,0 |
| Скорость теплоносителя, м/сек | 0,18 | 0,19 | 0,20 | 0,21 | 0,20 | 0,21 | 0,22 | 0,24 | 0,22 | 0,23 | 0,24 | 0,26 |
| Тепловой поток воздухонагревателя КФБ-5 А3, кВт | 57 | 61 | 65 | 68 | 63 | 67 | 72 | 76 | 69 | 74 | 78 | 83 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,27 | 2,32 | 2,36 | 2,41 | 2,72 | 2,78 | 2,84 | 2,90 | 3,18 | 3,24 | 3,31 | 3,38 |
| Аэродинамическое сопротивление, Па | 29 | 31 | 32 | 33 | 41 | 43 | 45 | 46 | 55 | 57 | 59 | 62 |
| Температура воздуха на выходе из калорифера, °С | 30 | 27 | 24 | 21 | 27 | 24 | 21 | 18 | 25 | 22 | 19 | 16 |
| Расход горячей воды калорифером КФБ-5 А3, м³/ч | 1,2 | 1,3 | 1,3 | 1,4 | 1,3 | 1,5 | 1,6 | 1,7 | 1,5 | 1,6 | 1,7 | 1,8 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,5 | 0,5 | 0,6 | 0,5 | 0,6 | 0,7 | 0,8 | 0,7 | 0,8 | 0,9 | 1,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 38,5 | 39,1 | 39,7 | 40,4 | 42,8 | 43,5 | 44,2 | 44,9 | 46,8 | 47,6 | 48,3 | 49,1 |
| Скорость теплоносителя в трубках, м/сек | 0,19 | 0,21 | 0,22 | 0,23 | 0,22 | 0,24 | 0,25 | 0,27 | 0,25 | 0,26 | 0,28 | 0,30 |
| Тепловая мощность воздухонагревателя, кВт | 49 | 52 | 56 | 59 | 56 | 59 | 63 | 67 | 62 | 66 | 70 | 74 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2200 | 2700 | 3200 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,00 | 2,04 | 2,08 | 2,12 | 2,45 | 2,50 | 2,55 | 2,61 | 2,91 | 2,97 | 3,03 | 3,09 |
| Аэродинамические потери калорифера КФБ-5 А3, Па | 23 | 24 | 25 | 26 | 34 | 35 | 37 | 38 | 47 | 48 | 50 | 52 |
| t воздуха на выходе из теплообменника, °С | 30 | 28 | 25 | 22 | 27 | 24 | 22 | 19 | 25 | 22 | 19 | 16 |
| Расход теплоносителя калорифером, м³/ч | 1,5 | 1,6 | 1,7 | 1,8 | 1,7 | 1,8 | 1,9 | 2,1 | 1,9 | 2,0 | 2,2 | 2,3 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,7 | 0,8 | 0,9 | 0,9 | 1,0 | 1,1 | 1,3 | 1,1 | 1,3 | 1,4 | 1,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 36,8 | 37,4 | 38,0 | 38,6 | 41,4 | 42,1 | 42,8 | 43,5 | 45,7 | 46,5 | 47,3 | 48,0 |
| Скорость теплоносителя, м/сек | 0,24 | 0,26 | 0,27 | 0,29 | 0,28 | 0,30 | 0,32 | 0,34 | 0,31 | 0,34 | 0,36 | 0,38 |
| Производительность по теплу, кВт | 44 | 47 | 50 | 53 | 51 | 54 | 58 | 61 | 57 | 61 | 65 | 69 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 2200 | 2700 | 3200 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,00 | 2,04 | 2,08 | 2,12 | 2,45 | 2,50 | 2,55 | 2,61 | 2,91 | 2,97 | 3,03 | 3,09 |
| Воздушное сопротивление, Па | 23 | 24 | 25 | 26 | 34 | 35 | 37 | 38 | 47 | 48 | 50 | 52 |
| Температура воздуха на выходе, °С | 30 | 27 | 25 | 22 | 27 | 24 | 21 | 19 | 24 | 22 | 19 | 16 |
| Объем потребляемого теплоносителя, м³/ч | 1,8 | 2,0 | 2,1 | 2,2 | 2,1 | 2,3 | 2,4 | 2,6 | 2,4 | 2,6 | 2,7 | 2,9 |
| Гидравлические потери калорифера КФБ-5 А3, кПа | 1,0 | 1,1 | 1,3 | 1,5 | 1,3 | 1,5 | 1,7 | 2,0 | 1,7 | 1,9 | 2,2 | 2,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,5 | 38,1 | 38,8 | 39,4 | 42,2 | 43,0 | 43,7 | 44,4 | 46,6 | 47,4 | 48,2 | 49,0 |
| Скорость теплоносителя, м/сек | 0,30 | 0,32 | 0,34 | 0,36 | 0,35 | 0,37 | 0,39 | 0,42 | 0,39 | 0,42 | 0,44 | 0,47 |
| Тепловая производительность, кВт | 43 | 46 | 50 | 53 | 50 | 54 | 57 | 61 | 56 | 60 | 64 | 69 |
Ниже представлены справочные таблицы с расчетными данными водяного четырехрядного калорифера КФБ-5 А4 м. Расчет произведен для температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 2700 до 5500 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3700 | 4400 | 5500 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,37 | 3,51 | 3,66 | 3,82 | 4,00 | 4,17 | 4,35 | 4,54 | 5,00 | 5,21 | 5,43 | 5,68 |
| Аэродинамическое сопротивление, Па | 82 | 88 | 95 | 103 | 113 | 121 | 131 | 142 | 170 | 183 | 198 | 215 |
| t воздуха на выходе из воздухонагревателя, °С | 41 | 35 | 30 | 24 | 37 | 32 | 26 | 20 | 33 | 27 | 21 | 15 |
| Расход теплоносителя воздухонагревателем, м³/ч | 1,0 | 1,1 | 1,2 | 1,4 | 1,1 | 1,2 | 1,4 | 1,5 | 1,3 | 1,4 | 1,6 | 1,8 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,2 | 0,3 | 0,4 | 0,2 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,5 | 0,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 45,7 | 47,1 | 48,5 | 49,9 | 50,4 | 51,9 | 53,4 | 55,0 | 57,2 | 58,9 | 60,6 | 62,4 |
| Скорость теплоносителя в калорифере КФБ-5 А4, м/сек | 0,13 | 0,14 | 0,15 | 0,17 | 0,14 | 0,16 | 0,17 | 0,19 | 0,16 | 0,18 | 0,20 | 0,23 |
| Производительность по теплу, кВт | 89 | 99 | 110 | 122 | 100 | 112 | 124 | 138 | 116 | 130 | 145 | 160 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3500 | 4400 | 5000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,18 | 3,32 | 3,46 | 3,61 | 4,00 | 4,17 | 4,35 | 4,54 | 4,55 | 4,73 | 4,94 | 5,16 |
| Аэродинамическое сопротивление, Па | 74 | 79 | 86 | 93 | 113 | 121 | 131 | 142 | 143 | 154 | 166 | 5,16 |
| t воздуха на выходе из теплообменника, °С | 38 | 33 | 28 | 22 | 34 | 29 | 23 | 17 | 32 | 26 | 20 | 14 |
| Расход теплоносителя, м³/ч | 1,2 | 1,3 | 1,5 | 1,7 | 1,4 | 1,6 | 1,7 | 1,9 | 1,5 | 1,7 | 1,9 | 2,1 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,5 | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,5 | 0,6 | 0,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 45,0 | 46,3 | 47,7 | 49,1 | 51,2 | 52,7 | 54,2 | 55,9 | 55,0 | 56,6 | 58,3 | 60,1 |
| Скорость теплоносителя, м/сек | 0,15 | 0,17 | 0,18 | 0,21 | 0,17 | 0,19 | 0,22 | 0,24 | 0,19 | 0,21 | 0,24 | 0,26 |
| Производительность по теплу КФБ-5 А4, кВт | 81 | 91 | 101 | 113 | 95 | 106 | 119 | 132 | 103 | 116 | 129 | 144 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 3700 | 4400 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,73 | 2,84 | 2,96 | 3,10 | 3,37 | 3,51 | 3,66 | 3,82 | 4,00 | 4,17 | 4,35 | 4,54 |
| Аэродинамическое сопротивление, Па | 55 | 60 | 65 | 70 | 82 | 88 | 95 | 103 | 113 | 121 | 131 | 142 |
| t воздуха на выходе из воздухоподогревателя, °С | 39 | 34 | 28 | 23 | 35 | 30 | 24 | 18 | 32 | 26 | 21 | 15 |
| Расход теплоносителя в теплообменнике, м³/ч | 1,4 | 1,5 | 1,7 | 1,9 | 1,6 | 1,8 | 2,0 | 2,2 | 1,8 | 2,0 | 2,2 | 2,5 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,5 | 0,7 | 0,8 | 0,5 | 0,7 | 0,8 | 1,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,8 | 43,1 | 44,4 | 45,7 | 47,1 | 48,5 | 50,0 | 51,5 | 52,0 | 53,5 | 55,1 | 56,8 |
| Скорость теплоносителя, м/сек | 0,17 | 0,19 | 0,21 | 0,23 | 0,19 | 0,22 | 0,24 | 0,27 | 0,22 | 0,25 | 0,28 | 0,31 |
| Тепловой поток воздухонагревателя КФБ-5 А4, кВт | 69 | 78 | 88 | 98 | 80 | 91 | 102 | 113 | 91 | 102 | 114 | 127 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3000 | 3500 | 4000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,73 | 2,84 | 2,96 | 3,10 | 3,18 | 3,32 | 3,46 | 3,61 | 3,64 | 3,79 | 3,95 | 4,13 |
| Аэродинамическое сопротивление, Па | 55 | 60 | 65 | 70 | 74 | 79 | 86 | 93 | 94 | 102 | 110 | 119 |
| Температура воздуха на выходе из калорифера, °С | 37 | 32 | 26 | 21 | 34 | 29 | 23 | 18 | 32 | 27 | 21 | 15 |
| Расход горячей воды калорифером КФБ-5 А4, м³/ч | 1,7 | 1,9 | 2,1 | 2,4 | 1,9 | 2,1 | 2,4 | 2,7 | 2,1 | 2,3 | 2,6 | 2,9 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,6 | 0,8 | 1,0 | 0,6 | 0,8 | 1,0 | 1,2 | 0,7 | 0,9 | 1,2 | 1,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 42,5 | 43,7 | 45,0 | 46,4 | 46,3 | 47,7 | 49,2 | 50,7 | 50,0 | 51,5 | 53,0 | 54,6 |
| Скорость теплоносителя в трубках, м/сек | 0,21 | 0,23 | 0,26 | 0,29 | 0,23 | 0,26 | 0,29 | 0,33 | 0,25 | 0,29 | 0,32 | 0,36 |
| Тепловая мощность воздухонагревателя, кВт | 67 | 76 | 86 | 96 | 75 | 85 | 95 | 106 | 82 | 93 | 105 | 117 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2700 | 3200 | 3700 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,46 | 2,56 | 2,67 | 2,79 | 2,91 | 3,03 | 3,16 | 3,30 | 3,37 | 3,51 | 3,66 | 3,82 |
| Аэродинамические потери калорифера КФБ-5 А4, Па | 46 | 49 | 53 | 58 | 62 | 67 | 73 | 79 | 82 | 88 | 95 | 103 |
| t воздуха на выходе из теплообменника, °С | 37 | 32 | 27 | 22 | 34 | 29 | 24 | 18 | 32 | 26 | 21 | 15 |
| Расход теплоносителя калорифером, м³/ч | 2,1 | 2,4 | 2,7 | 3,0 | 2,4 | 2,7 | 3,1 | 3,4 | 2,6 | 3,0 | 3,4 | 3,8 |
| Гидравлическое сопротивление, кПа | 0,7 | 1,0 | 1,2 | 1,6 | 1,0 | 1,2 | 1,6 | 2,0 | 1,2 | 1,5 | 2,0 | 2,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,8 | 42,0 | 43,3 | 44,7 | 44,9 | 46,3 | 47,7 | 49,2 | 48,8 | 50,3 | 51,8 | 53,4 |
| Скорость теплоносителя, м/сек | 0,26 | 0,29 | 0,33 | 0,37 | 0,29 | 0,33 | 0,37 | 0,42 | 0,32 | 0,37 | 0,42 | 0,47 |
| Производительность по теплу, кВт | 61 | 69 | 78 | 87 | 68 | 78 | 88 | 98 | 76 | 86 | 97 | 109 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 2700 | 3200 | 3700 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,46 | 2,56 | 2,67 | 2,79 | 2,91 | 3,03 | 3,16 | 3,30 | 3,37 | 3,51 | 3,66 | 3,82 |
| Воздушное сопротивление, Па | 46 | 49 | 53 | 58 | 62 | 67 | 73 | 79 | 82 | 88 | 95 | 103 |
| Температура воздуха на выходе, °С | 36 | 31 | 26 | 21 | 33 | 28 | 23 | 18 | 31 | 26 | 20 | 15 |
| Объем потребляемого теплоносителя, м³/ч | 2,6 | 3,0 | 3,3 | 3,7 | 2,9 | 3,3 | 3,8 | 4,2 | 3,2 | 3,7 | 4,2 | 4,7 |
| Гидравлические потери калорифера КФБ-5 А4, кПа | 1,1 | 1,5 | 1,9 | 2,4 | 1,5 | 1,9 | 2,5 | 3,1 | 1,8 | 2,3 | 3,0 | 3,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 41,4 | 42,6 | 43,9 | 45,3 | 45,6 | 47,0 | 48,4 | 49,9 | 49,5 | 51,0 | 52,5 | 54,2 |
| Скорость теплоносителя, м/сек | 0,32 | 0,36 | 0,41 | 0,46 | 0,36 | 0,41 | 0,46 | 0,52 | 0,40 | 0,45 | 0,52 | 0,58 |
| Тепловая производительность, кВт | 60 | 68 | 77 | 86 | 67 | 77 | 87 | 97 | 75 | 85 | 96 | 108 |
Табличные показатели водяных калориферов КФБ-5 А м в трех и четырех рядном исполнении представлены при температуре входящего теплоносителя – от 150 до 90 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, коэффициенты теплопередачи, скорость воды в трубках, производительность по теплу помогут в выборе наиболее подходящей модели и режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений водяных калориферов КФБ-5, в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
Представлены технические данные и габаритные размеры всех одноходовых воздухонагревателей серии КФБ-А п, производительностью по воздуху от 2000 до 18000 м³/ч и тепловой мощностью от 55 до 500 кВт.
Представлены теплотехнические показатели и габаритные размеры всех многоходовых теплообменников серии КФБ-А м, производительностью по воздуху от 2000 до 18000 м³/ч и мощностью по теплу от 42 до 502 кВт.
