Калориферы КФБ и КФС. Технические характеристики КФБ и КФС

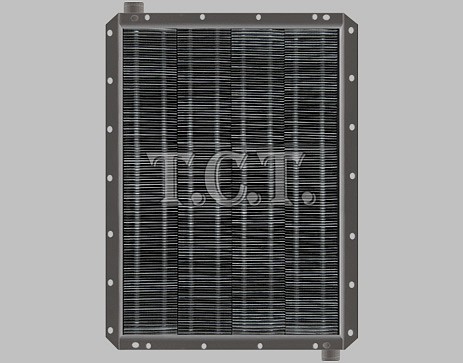

Калориферы КФС пластинчатые. Технические характеристики

Калориферы КФС - средняя модель одноходового калорифера, три ряда теплоотдающих элементов по ходу движения воздуха. Основные составные части воздухонагревателей этого типа: 1. трубные решетки с коллекторами для распределения теплоносителя; 2. штуцера или патрубки для подсоединения калорифера к подающему и обратному трубопроводу; 3. теплоотдающие трубки для прохода теплоносителя; 4. съемные боковые щитки – для сбора воздухонагревателей КФС в калориферные установки. Трубки диаметром 22 мм расположены в коридорном порядке. Для увеличения теплоотдачи калориферов типа КФС, на каждые шесть трубок по всей их длине, насаживаются стальные пластинки прямоугольной формы. Габаритные размеры каждой пластины – 117 х 136 х 0.5 мм. Расстояние между пластинками – 5 мм. Контакт между теплоотдающими трубками и насаженными на них пластинами достигается с помощью горячего цинкования. Теплообменники делятся на тринадцать типоразмеров. Со 2-го по 14-й номера. Площадь поверхности нагрева варьируется от 10 до 77 м², количество теплоотдающих трубок – от 18 до 54 штук, масса - от 46 до 278 кг.

Калориферы: КФС-2 (поверхность теплоотдачи – 9.9 м², диаметр патрубка или штуцера – 32 мм, масса 46 кг, габаритные размеры – по внутреннему сечению – 560 х 360 мм); КФС-3 (площадь поверхности теплообмена – 13.2 м², штуцер или патрубок – 38 мм, вес 59 кг, габаритные размеры – 560 х 480 мм); КФС-4 (поверхность теплообмена 16.7 м², патрубок – 38 мм, масса 71 кг, габариты – 710 х 480 мм); КФС-5 (теплоотдающая поверхность – 20.9 м², диаметр штуцера – 50 мм, вес – 87 кг, габаритные размеры – 710 х 600 мм); КФС-6 (поверхность теплопередачи – 25.3 м², патрубок – 50 мм, масса – 102 кг, 860 х 600 мм); КФС-7 (30.4 м², диаметр патрубка – 63.5 мм, вес 123 кг, габаритные размеры – 860 х 720 мм); КФС-8 (площадь теплообмена 35.7 м², штуцер – 63.5 мм, масса – 140 кг, 1010 х 720 мм); КФС-9 (площадь - 41.6 м², патрубок – 63.5 мм, вес – 161 кг, размеры 1010 х 840 мм); КФС-10 (теплоотдающая поверхность – 47.8 м², патрубок – 63.5 мм, масса – 171 кг, 1160 х 840 мм); КФС-11 (поверхность – 54.6 м², штуцер – 76 мм, вес – 206 кг, размеры по внутреннему сечению – 1160 х 960 мм); КФС-12 (нагревательная площадь - 61.6 м², патрубок - 76 мм, вес - 227 кг, габариты 1310 х 960 мм); КФС-13 (площадь теплообмена 69.3 м², патрубок - 76 мм, масса - 253 кг, внутренние размеры - 1310 х 1080 мм); КФС-14 (77.3 м², 76 мм, 278 кг, 1460 х 1080 мм). В таблице представлены коэффициенты теплопередачи калориферов КФС, рассчитанные на разные показатели скорости теплоносителя и воздуха; аэродинамическое сопротивление воздухонагревателей и гидравлическое сопротивление водяных моделей этого вида.

Калориферы КФБ пластинчатые. Технические характеристики

Калориферы КФБ. Большая модель калорифера, четыре ряда теплопередающих элементов. Основные составные части аналогичны воздухонагревателям типа КФС. Применяются с теплоносителем пар и вода. Тепло несущие трубки диаметром 22 мм. Схема расположения – коридорный порядок. На каждые восемь трубок насажены металлические пластины размером 117 х 175 мм. Методом горячего цинкования обеспечивается защита от коррозии и плотный контакт между трубками и пластинами. Воздухонагреватели типа КФБ эксплуатируются при рабочем давлении теплоносителя до 0.8 МПа. Теплообменники подразделяются на тринадцать типоразмеров. Со 2-го по 14-й номера. Площадь теплопередающей поверхности калориферов КФБ имеет диапазон от 13 до 100 м², число несущих трубок – от 24 до 72 штук, вес – от 57 до 350 кг.

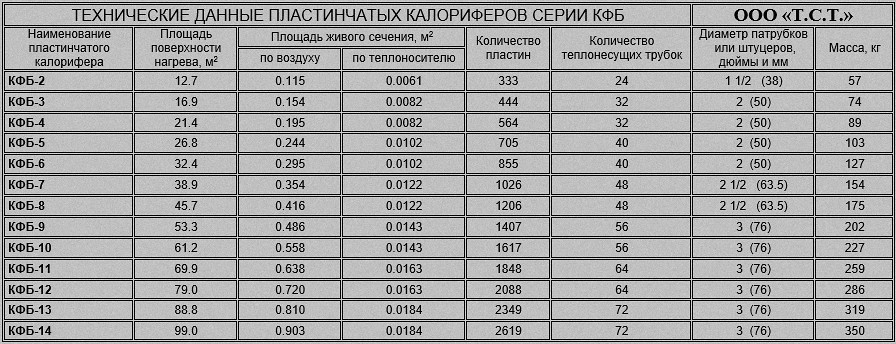

Калориферы: КФБ-2 (площадь теплонагрева – 12.7 м², диаметр патрубка – 38 мм, вес 57 кг, габаритные размеры – по внутреннему сечению воздухонагревателя – 560 х 360 мм); КФБ-3 (поверхность теплообмена – 16.9 м², патрубок или штуцер – 50 мм, масса 74 кг, внутренние габариты – 560 х 480 мм); КФБ-4 (поверхность площади теплообмена 21.4 м², патрубок – 50 мм, масса 89 кг, габариты – 710 х 480 мм); КФБ-5 (теплонагревательная поверхность – 26.8 м², диаметр патрубка – 50 мм, масса – 103 кг, габаритные размеры – 710 х 600 мм); КФБ-6 (32.4 м², штуцер – 50 мм, масса – 127 кг, 860 х 600 мм); КФБ-7 (площадь нагрева - 38.9 м², диаметр патрубка – 63.5 мм, вес 154 кг, габариты – 860 х 720 мм); КФБ-8 (45.7 м², 63.5 мм, вес – 175 кг, размеры - 1010 х 720 мм); КФБ-9 (площадь обмена - 53.3 м², штуцер – 76 мм, вес – 202 кг, 1010 х 840 мм); КФБ-10 (поверхность – 61.2 м², патрубок – 76 мм, 227 кг, 1160 х 840 мм); КФБ-11 ( 69.9 м², штуцер – 76 мм, вес – 259 кг, размеры по внутреннему сечению – 1160 х 960 мм); КФБ-12 (нагревательная поверхность - 79.0 м², патрубок - 76 мм, вес - 286 кг, 1310 х 960 мм); КФБ-13 (поверхность нагрева - 88.8 м², патрубок - 76 мм, вес - 319 кг, внутренние размеры - 1310 х 1080 мм); КФБ-14 (99.0 м², 76 мм, 350 кг, внутренние габариты - 1460 х 1080 мм). В таблице представлены коэффициенты теплопередачи калориферов КФБ, рассчитанные на разные показатели скорости теплоносителя и воздуха; аэродинамическое сопротивление воздухонагревателей этого вида. Гидравлическое сопротивление выложено для водяных моделей.

Теплотехнические характеристики паровых и водяных калориферов КФБ-А

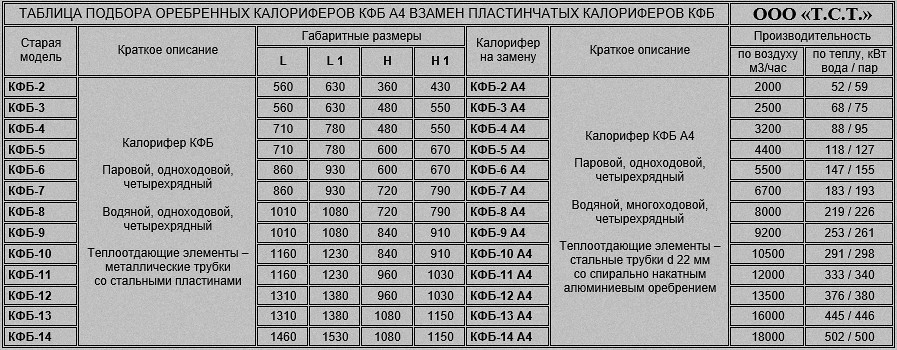

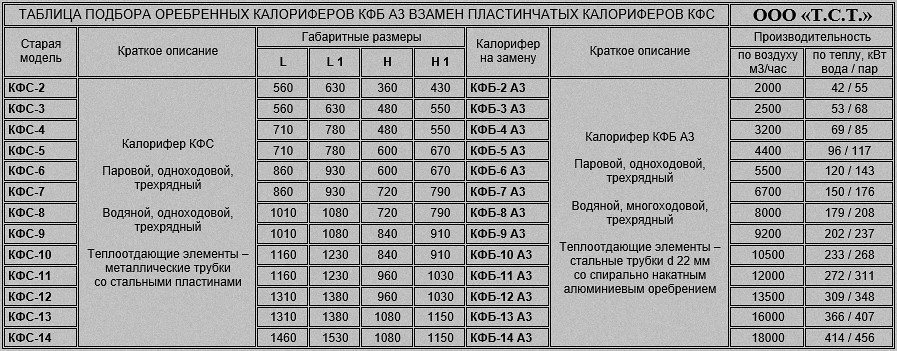

Раздел и таблица подбора калориферов со спирально-накатным алюминиевым оребрением модели КФБ-А взамен пластинчатых теплообменников марок КФС и КФБ. Подбор осуществляется исходя из одинаковых габаритных размеров. Также в таблице представлены краткое описание и следующие показатели: габаритные размеры, производительность по воздуху и теплу.

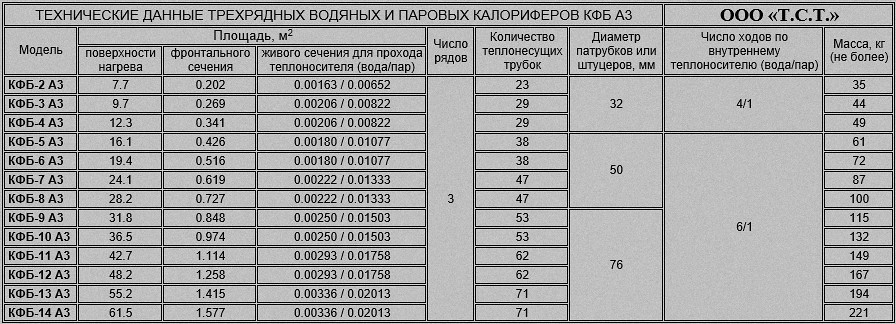

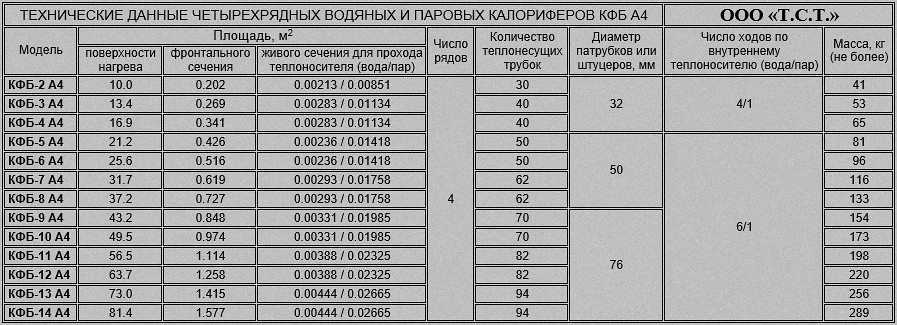

Технические характеристики водяных и паровых калориферов модели КФБ-А. Представлены следующие показатели: площади поверхности нагрева, фронтального сечения для прохода воздуха, живого сечения для прохода теплоносителя; число рядов и трубок, диаметры патрубков и масса каждой модели воздухонагревателя.

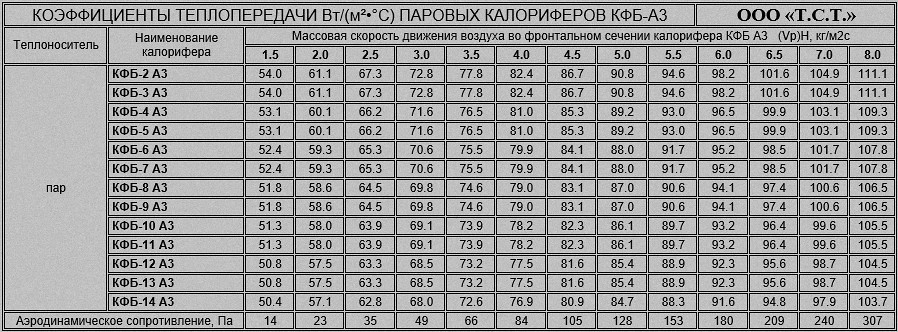

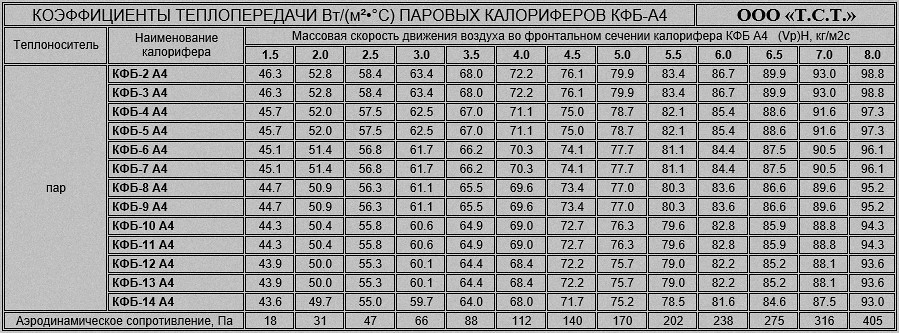

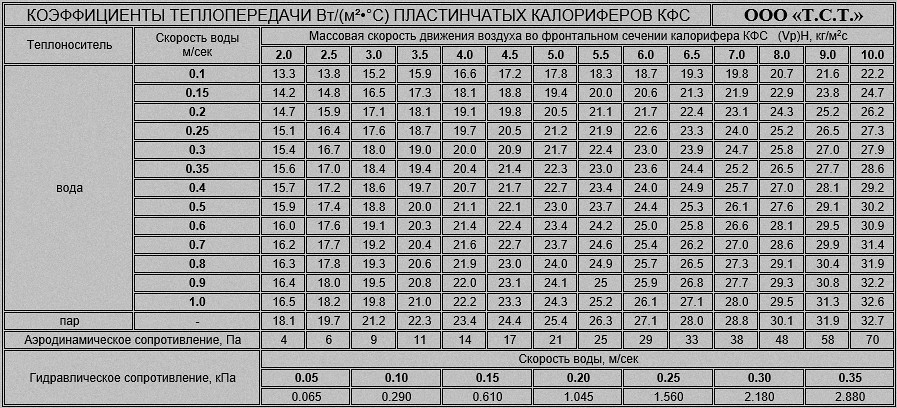

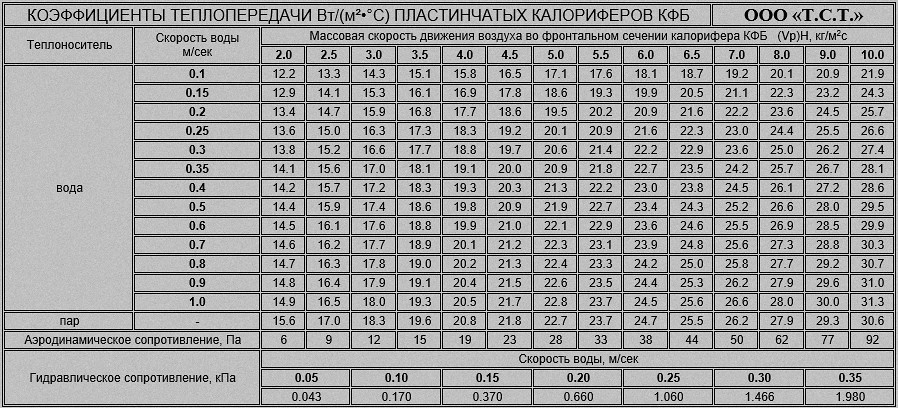

Таблица коэффициентов теплопередачи калориферов КФБ-А паровых. Показатели выложены на все номера воздухонагревателей этого вида. Сравнив эти показатели с аналогичной таблицей пластинчатых воздухонагревателей КФС и КФБ, можно увидеть теплотехническую эффективность замены данных теплообменников.

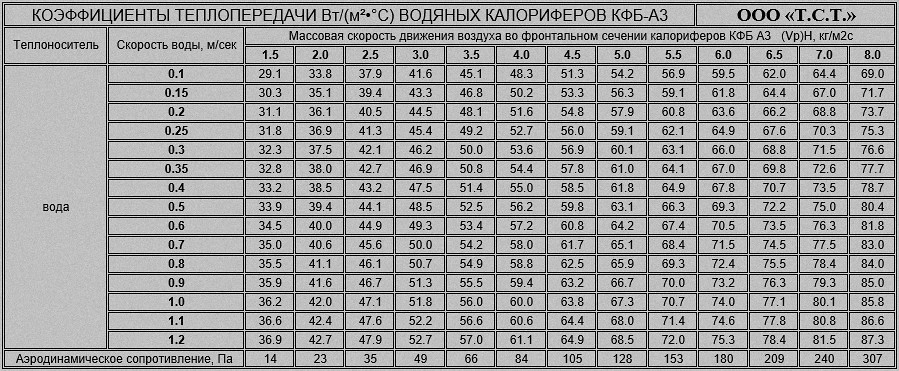

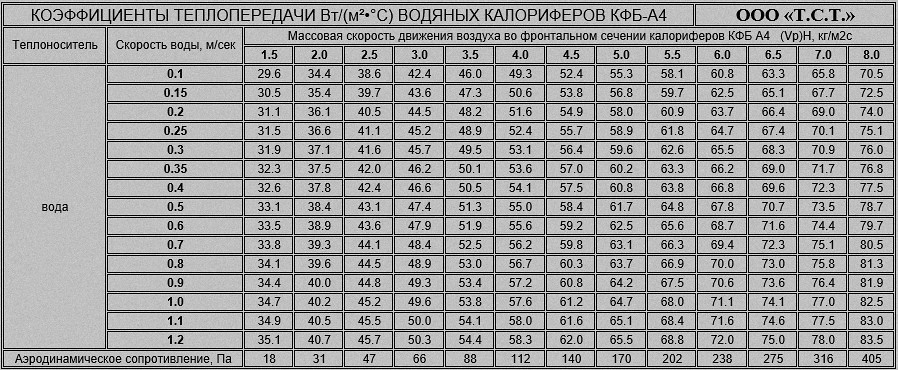

Таблица коэффициентов теплопередачи калориферов КФБ-А водяных. Сравнив эти показатели с аналогичной таблицей пластинчатых воздухонагревателей КФС и КФБ, можно увидеть теплотехническую эффективность замены данных теплообменников.

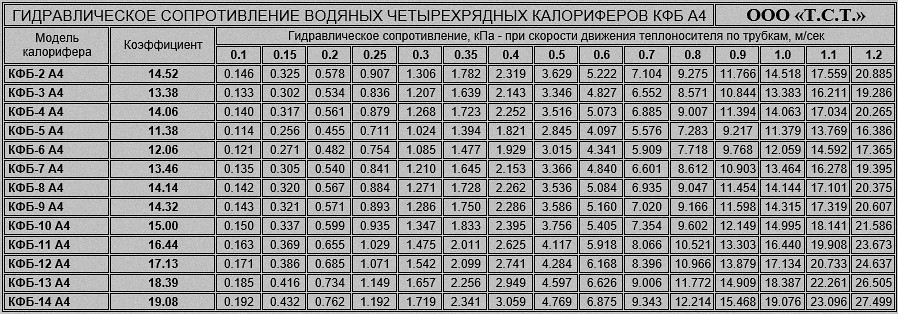

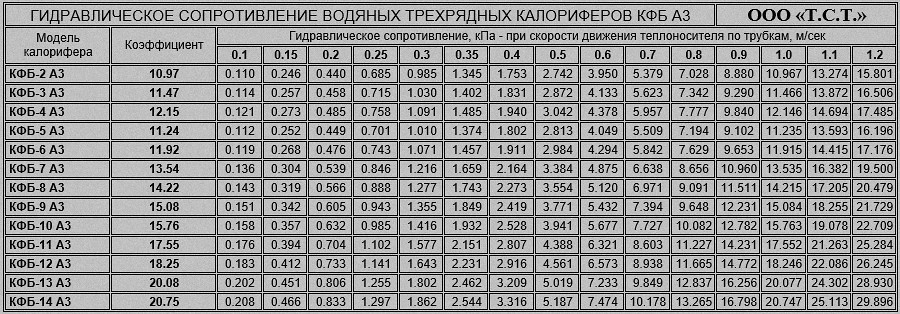

Показатели гидравлического сопротивления калориферов со спирально-накатным алюминиевым оребрением серии КФБ (в трех и четырехрядном исполнении по ходу воздуха).

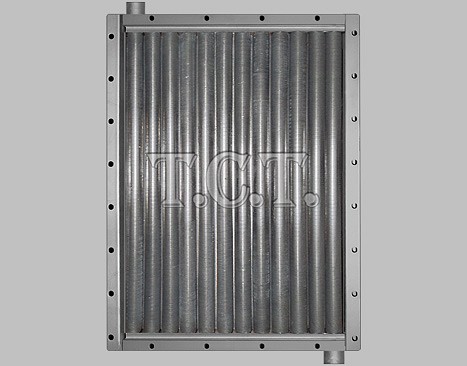

К конструктивным и теплотехническим преимуществам биметаллических калориферов серии КФБ-А производства ООО Т.С.Т. по сравнению с воздухонагревателями пластинчатого типа КФС и КФБ можно отнести:
1. Монолитное сопряжение и плотный термический контакт теплоотдающих элементов, получаемых методом механической прокатки и деформации в специальном прокатном стане. Этот способ исключает отслоение пластин от несущих трубок, скрепляемых методом простой набивки.
2. Шахматная, а не коридорная компоновка теплообменных элементов. Эта конструктивная особенность изменяет гидродинамику воздушного потока, приводит к формированию пограничного слоя при обтекании каждого ребра теплоотдающих трубок и, как следствие, к общему повышению коэффициентов теплоотдачи и интенсификации теплообмена.
3. Применение в качестве материала для поверхности теплообмена алюминиевый сплав, обладающий лучшими теплообменными свойствами и увеличенным в два раза коэффициентом теплопроводности.

Сравнив представленные таблицы с теплотехническими характеристиками старых и новых моделей калориферов, можно сделать вывод о целесообразности замены воздухонагревателей пластинчатого вида КФС и КФБ на соответствующие по габаритным размерам спирально-накатные теплообменники. Одинаковые габаритные размеры и площадь фронтального сечения сводят к минимуму затраты на переоснащение данного отопительного оборудования. А несомненное преимущество в теплотехнических показателях калориферов КФБ-А, делает эту замену оправданной и энергоэффективной.
