Калорифер КФБ-4
Производство и сфера применения калорифера КФБ-4
Калорифер КФБ-4 А – биметаллический теплообменник водовоздушного и паровоздушного типа со спирально-накатным алюминиевым оребрением теплообменных элементов, применяется для нагрева проточного холодного воздуха в вентиляционно-отопительных системах зданий, выступает в качестве теплового оборудования в камерах сушки древесины и других материалов. Производство калориферов КФБ-4 А осуществляется согласно ТУ 4863-002-55613706-02 с обязательной испытательной проверкой каждого теплообменника. Воздухонагреватели должны эксплуатироваться в макроклиматических районах с умеренным (У) и холодным (ХЛ) климатом категории размещения 3 в соответствии с ГОСТ 15150.
По конструктивному исполнению на стороне движения теплоносителя калориферы подразделяются на одноходовые и многоходовые модели. В первом случае – теплоноситель проходит сразу внутри всех трубок в одном направлении, во-втором – через участки последовательных отсеков, и направление его движения многократно меняется.

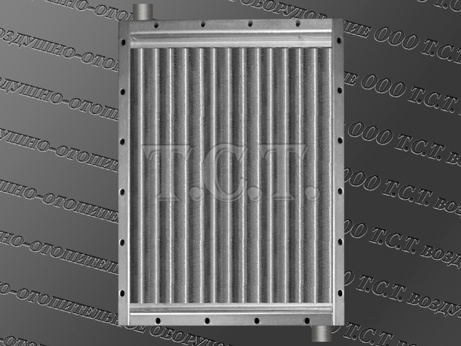

Калорифер КФБ-4 А3 и КФБ-4 А4 одноходовой
Вертикальное расположение теплопередающих трубок. Теплоноситель - пар и вода.
Подача теплоносителя производится сверху, отвод снизу. Расположение патрубков - с разных сторон по диагонали.

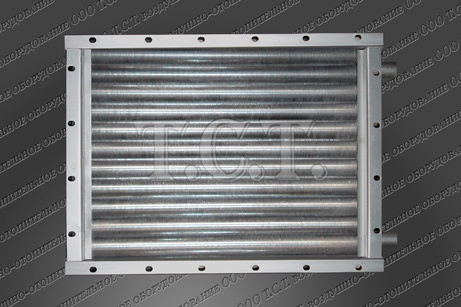

Калорифер КФБ-4 А3 и КФБ-4 А4 многоходовой
Горизонтальное расположение трубок. Теплоноситель - вода и гликолевые растворы. Подача и отвод
теплоносителя осуществляется сбоку. Расположение патрубков - одностороннее.
Технические характеристики парового калорифера КФБ-4
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на паровые калориферы КФБ-4 А | |||
|---|---|---|---|
| КФБ-4 А3 паровой | КФС-4 паровой | К3ПП-4 | КФСО-4 паровой |
| КФБ-4 А4 паровой | КФБ-4 паровой | К4ПП-4 | КФБО-4 паровой |
По габаритным размерам биметаллические калориферы КФБ-4 А производства ООО Т.С.Т. соответствуют стальным пластинчатым и навивным воздухонагревателям 4-го номера, ранее выпускаемым предприятиями-изготовителями вентиляционно-отопительного оборудования. При этом конструктивные и теплотехнические характеристики калориферов серии А существенно лучше. Сравнение новых и старых моделей паровых теплообменников представлено на странице сайта: Калориферы КФБ и КФС
| Основные технические характеристики парового биметаллического воздухонагревателя КФБ-4 п | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-4 А3 | 3200 | 85 | 12.3 | 49 |
| КФБ-4 А4 | 95 | 16.9 | 65 | |
По конструктивному исполнению на стороне прохода воздуха одноходовые и многоходовые калориферы КФБ-4 А делятся на трех и четырех рядные модели – по количеству рядов теплопередающих трубок. Трехрядные А3 и четырехрядные А4 воздухонагреватели имеют одинаковую производительность по воздуху и различную тепловую мощность.
| Габаритные и присоединительные размеры оребренного паровоздушного теплообменника КФБ-4, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| H | H 1 | H 2 | H 3 | B | B 1 | B 2 | C | dy |
| 710 | 756 | 780 | 845 | 480 | 526 | 550 | 420 | 32 |
Материал изготовления калориферов КФБ-4 А: теплоотдающие элементы – стальные электросварные прямошовные сталь3 СП (ГОСТ 10704-91) или цельнотянутые бесшовные сталь20 (ГОСТ 8734-75) трубки 22х1.5 мм с алюминиевым оребрением (АД1 ТУ 1-8-267-99); гидравлический тракт: трубная решетка, крепления под боковые щитки - г/к сталь3 S=4мм по ГОСТ 14637-89, коллектор - г/к сталь3 S=3мм по ГОСТ 16523-97, патрубки - сталь3 S=4мм по ГОСТ 10704-91; боковые щитки - х/к сталь 08ПС S=1.5мм по ГОСТ 16523-97.
Данные для расчета и подбора парового калорифера КФБ-4 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-4 А3 | 0.341 | 12.3 | 0.00379 | 0.00101 | 0.00822 |
| КФБ-4 А4 | 16.9 | 0.00523 | 0.01134 | ||
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-4 А3 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 3200 | 5000 | 7000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 47 | 42 | 36 | 31 | 36 | 30 | 23 | 17 | 28 | 21 | 14 | 8 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,21 | 3,30 | 3,39 | 3,49 | 5,11 | 5,26 | 5,43 | 5,60 | 7,26 | 7,49 | 7,74 | 7,98 |
| Аэродинамическое сопротивление, Па | 56 | 59 | 62 | 65 | 133 | 141 | 149 | 158 | 257 | 272 | 289 | 306 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 73,7 | 74,6 | 75,5 | 76,4 | 90,1 | 91,2 | 92,5 | 93,7 | 104,8 | 106,2 | 107,7 | 109,2 |
| Расход пара калорифером КФБ-4 А3, кг/час | 118 | 130 | 143 | 156 | 157 | 173 | 190 | 207 | 192 | 212 | 233 | 253 |
| Тепловая производительность (мощность), кВт | 74 | 81 | 90 | 98 | 98 | 108 | 119 | 130 | 121 | 133 | 146 | 159 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 3200 | 5000 | 7000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 59 | 54 | 48 | 43 | 46 | 40 | 33 | 27 | 37 | 30 | 23 | 16 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,14 | 3,23 | 3,32 | 3,41 | 5,02 | 5,17 | 5,33 | 5,49 | 7,15 | 7,37 | 7,61 | 7,86 |
| Аэродинамическое сопротивление, Па | 54 | 57 | 60 | 63 | 129 | 136 | 144 | 153 | 249 | 264 | 280 | 297 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 73,1 | 73,9 | 74,8 | 75,7 | 89,4 | 90,5 | 91,7 | 92,9 | 104,1 | 105,5 | 106,9 | 108,4 |
| Расход пара калорифером КФБ-4 А3, кг/час | 140 | 152 | 166 | 179 | 187 | 203 | 221 | 239 | 229 | 250 | 271 | 293 |
| Тепловая производительность (мощность), кВт | 86 | 93 | 102 | 109 | 114 | 124 | 135 | 146 | 140 | 153 | 166 | 179 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 3200 | 5000 | 7000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 67 | 62 | 56 | 51 | 52 | 46 | 40 | 33 | 42 | 36 | 29 | 22 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,10 | 3,18 | 3,27 | 3,36 | 4,97 | 5,11 | 5,26 | 5,43 | 7,08 | 7,29 | 7,52 | 7,77 |
| Аэродинамическое сопротивление, Па | 53 | 55 | 58 | 61 | 127 | 133 | 141 | 149 | 245 | 258 | 274 | 291 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 72,6 | 73,4 | 74,3 | 75,2 | 89,0 | 90,1 | 91,2 | 92,5 | 103,7 | 105,0 | 106,4 | 107,9 |
| Расход пара калорифером КФБ-4 А3, кг/час | 155 | 167 | 181 | 194 | 207 | 224 | 242 | 261 | 254 | 274 | 296 | 319 |
| Тепловая производительность (мощность), кВт | 93 | 100 | 109 | 117 | 125 | 135 | 145 | 157 | 153 | 165 | 178 | 192 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 3200 | 5000 | 7000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 78 | 73 | 67 | 62 | 91 | 85 | 79 | 74 | 89 | 83 | 76 | 70 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,05 | 3,12 | 3,21 | 3,30 | 4,31 | 4,42 | 4,53 | 4,64 | 5,96 | 6,11 | 6,27 | 6,43 |
| Аэродинамическое сопротивление, Па | 51 | 53 | 56 | 59 | 97 | 101 | 106 | 111 | 178 | 186 | 195 | 204 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 72,1 | 72,8 | 73,7 | 74,6 | 83,7 | 84,6 | 85,5 | 86,4 | 96,2 | 97,2 | 98,3 | 99,4 |
| Расход пара калорифером КФБ-4 А3, кг/час | 176 | 189 | 203 | 217 | 154 | 170 | 186 | 201 | 172 | 190 | 209 | 228 |
| Тепловая производительность (мощность), кВт | 103 | 110 | 119 | 127 | 90 | 99 | 109 | 118 | 101 | 111 | 122 | 133 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 3200 | 5000 | 7000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 86 | 81 | 75 | 70 | 98 | 92 | 86 | 80 | 95 | 89 | 82 | 76 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,01 | 3,08 | 3,17 | 3,25 | 4,26 | 4,37 | 4,48 | 4,59 | 5,91 | 6,05 | 6,21 | 6,37 |
| Аэродинамическое сопротивление, Па | 50 | 52 | 55 | 57 | 95 | 99 | 104 | 109 | 175 | 183 | 192 | 201 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 71,6 | 72,4 | 73,3 | 74,1 | 83,3 | 84,2 | 85,1 | 86,0 | 95,9 | 96,9 | 98,0 | 99,0 |
| Расход пара калорифером КФБ-4 А3, кг/час | 191 | 205 | 219 | 233 | 173 | 189 | 206 | 222 | 195 | 213 | 233 | 253 |
| Тепловая производительность (мощность), кВт | 110 | 117 | 126 | 134 | 99 | 109 | 118 | 128 | 112 | 122 | 134 | 145 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 3200 | 5000 | 7000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 98 | 92 | 87 | 81 | 108 | 102 | 96 | 90 | 103 | 97 | 91 | 84 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 2,95 | 3,03 | 3,10 | 3,19 | 4,20 | 4,30 | 4,41 | 4,52 | 5,84 | 5,98 | 6,12 | 6,29 |
| Аэродинамическое сопротивление, Па | 48 | 50 | 53 | 55 | 93 | 97 | 101 | 106 | 171 | 179 | 187 | 196 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 71,0 | 71,8 | 72,6 | 73,5 | 82,8 | 83,6 | 84,5 | 85,4 | 95,4 | 96,4 | 97,4 | 98,5 |
| Расход пара калорифером КФБ-4 А3, кг/час | 215 | 230 | 244 | 260 | 203 | 219 | 236 | 254 | 232 | 251 | 270 | 292 |
| Тепловая производительность (мощность), кВт | 119 | 128 | 136 | 144 | 113 | 122 | 131 | 141 | 129 | 139 | 150 | 162 |
Ниже представлены справочные таблицы с расчетными данными парового калорифера КФБ-4 А4 п. Выложенные теплотехнические показатели помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и пароконденсатного оборудования.
| Давление насыщенного пара, МПа | 0,1 | |||||||||||
| Температура пара, °С | 99,6 | |||||||||||
| Производительность по воздуху, м³/ч | 3200 | 5000 | 7000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 55 | 51 | 46 | 42 | 44 | 39 | 33 | 28 | 36 | 30 | 24 | 18 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,17 | 3,24 | 3,33 | 3,42 | 5,04 | 5,18 | 5,33 | 5,48 | 7,16 | 7,37 | 7,59 | 7,83 |
| Аэродинамическое сопротивление, Па | 73 | 76 | 80 | 84 | 172 | 181 | 191 | 201 | 329 | 348 | 367 | 389 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 64,0 | 64,7 | 65,5 | 66,3 | 79,0 | 79,9 | 81,0 | 82,0 | 92,5 | 93,8 | 95,0 | 96,3 |
| Расход пара калорифером КФБ-4 А4, кг/час | 131 | 144 | 159 | 172 | 178 | 196 | 215 | 234 | 221 | 244 | 267 | 291 |
| Тепловая производительность (мощность), кВт | 82 | 90 | 99 | 108 | 112 | 123 | 135 | 147 | 139 | 153 | 168 | 183 |
| Давление насыщенного пара, МПа | 0,2 | |||||||||||
| Температура пара, °С | 120,2 | |||||||||||
| Производительность по воздуху, м³/ч | 3200 | 5000 | 7000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 69 | 64 | 60 | 55 | 56 | 50 | 45 | 39 | 46 | 40 | 34 | 28 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,09 | 3,17 | 3,25 | 3,34 | 4,94 | 5,08 | 5,22 | 5,37 | 7,03 | 7,24 | 7,45 | 7,68 |
| Аэродинамическое сопротивление, Па | 70 | 73 | 77 | 80 | 166 | 175 | 184 | 194 | 319 | 336 | 355 | 375 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 63,3 | 64,0 | 64,8 | 65,5 | 78,2 | 79,2 | 80,2 | 81,3 | 91,8 | 93,0 | 94,2 | 95,5 |
| Расход пара калорифером КФБ-4 А4, кг/час | 155 | 169 | 183 | 198 | 210 | 230 | 249 | 270 | 263 | 287 | 311 | 336 |
| Тепловая производительность (мощность), кВт | 95 | 103 | 112 | 121 | 129 | 141 | 152 | 165 | 161 | 175 | 190 | 205 |
| Давление насыщенного пара, МПа | 0,3 | |||||||||||
| Температура пара, °С | 133,5 | |||||||||||
| Производительность по воздуху, м³/ч | 3200 | 5000 | 7000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Температура нагретого воздуха на выходе, °С | 78 | 73 | 69 | 64 | 63 | 58 | 52 | 47 | 53 | 47 | 40 | 34 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 3,05 | 3,12 | 3,20 | 3,28 | 4,88 | 5,01 | 5,15 | 5,29 | 6,95 | 7,15 | 7,37 | 7,59 |
| Аэродинамическое сопротивление, Па | 68 | 71 | 74 | 78 | 162 | 170 | 179 | 189 | 312 | 328 | 348 | 367 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 62,9 | 63,6 | 64,3 | 65,1 | 77,8 | 78,7 | 79,7 | 80,7 | 91,3 | 92,5 | 93,8 | 95,0 |
| Расход пара калорифером КФБ-4 А4, кг/час | 170 | 185 | 199 | 215 | 233 | 252 | 273 | 293 | 290 | 314 | 341 | 367 |
| Тепловая производительность (мощность), кВт | 102 | 111 | 120 | 129 | 140 | 152 | 164 | 176 | 175 | 189 | 205 | 220 |
| Давление насыщенного пара, МПа | 0,5 | |||||||||||
| Температура пара, °С | 151,8 | |||||||||||
| Производительность по воздуху, м³/ч | 3200 | 5000 | 7000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 90 | 86 | 81 | 76 | 99 | 94 | 89 | 84 | 96 | 91 | 85 | 80 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 2,99 | 3,06 | 3,13 | 3,22 | 4,26 | 4,35 | 4,46 | 4,56 | 5,90 | 6,03 | 6,18 | 6,33 |
| Аэродинамическое сопротивление, Па | 65 | 68 | 72 | 75 | 126 | 131 | 137 | 143 | 230 | 240 | 251 | 262 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 62,3 | 63,0 | 63,7 | 64,4 | 73,2 | 73,9 | 74,7 | 75,5 | 84,8 | 85,6 | 86,6 | 87,5 |
| Расход пара калорифером КФБ-4 А4, кг/час | 194 | 207 | 223 | 239 | 174 | 192 | 209 | 227 | 197 | 217 | 239 | 260 |
| Тепловая производительность (мощность), кВт | 113 | 121 | 131 | 140 | 102 | 112 | 122 | 133 | 115 | 127 | 140 | 152 |
| Давление насыщенного пара, МПа | 0,7 | |||||||||||
| Температура пара, °С | 165,0 | |||||||||||
| Производительность по воздуху, м³/ч | 3200 | 5000 | 7000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 99 | 95 | 90 | 85 | 107 | 102 | 97 | 92 | 103 | 98 | 92 | 86 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 2,94 | 3,01 | 3,09 | 3,17 | 4,21 | 4,30 | 4,40 | 4,50 | 5,84 | 5,97 | 6,12 | 6,27 |
| Аэродинамическое сопротивление, Па | 64 | 66 | 70 | 73 | 123 | 129 | 134 | 140 | 226 | 236 | 246 | 258 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 61,9 | 62,6 | 63,3 | 64,0 | 72,8 | 73,5 | 74,3 | 75,1 | 84,4 | 85,2 | 86,2 | 87,1 |
| Расход пара калорифером КФБ-4 А4, кг/час | 211 | 225 | 241 | 257 | 195 | 213 | 231 | 249 | 223 | 244 | 266 | 289 |
| Тепловая производительность (мощность), кВт | 121 | 129 | 138 | 148 | 112 | 122 | 133 | 143 | 128 | 140 | 153 | 166 |
| Давление насыщенного пара, МПа | 1,1 | |||||||||||
| Температура пара, °С | 184,1 | |||||||||||
| Производительность по воздуху, м³/ч | 3200 | 5000 | 7000 | |||||||||
| Температура воздуха на входе в калорифер, °С | -20 | -30 | -40 | -50 | +30 | +20 | +10 | 0 | +40 | +30 | +20 | +10 |
| Температура нагретого воздуха на выходе, °С | 112 | 108 | 103 | 98 | 118 | 114 | 109 | 103 | 113 | 108 | 102 | 96 |
| Массовая скорость в фронтальном сечении, кг/м²•с | 2,88 | 2,95 | 3,02 | 3,10 | 4,14 | 4,23 | 4,32 | 4,43 | 5,76 | 5,88 | 6,02 | 6,17 |
| Аэродинамическое сопротивление, Па | 61 | 64 | 67 | 70 | 120 | 124 | 130 | 136 | 220 | 229 | 239 | 250 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 61,3 | 62,0 | 62,6 | 63,4 | 72,3 | 72,9 | 73,7 | 74,5 | 83,9 | 84,7 | 85,6 | 86,5 |
| Расход пара калорифером КФБ-4 А4, кг/час | 237 | 252 | 268 | 285 | 229 | 245 | 264 | 285 | 264 | 285 | 308 | 332 |
| Тепловая производительность (мощность), кВт | 132 | 140 | 149 | 158 | 127 | 136 | 147 | 158 | 146 | 158 | 171 | 185 |

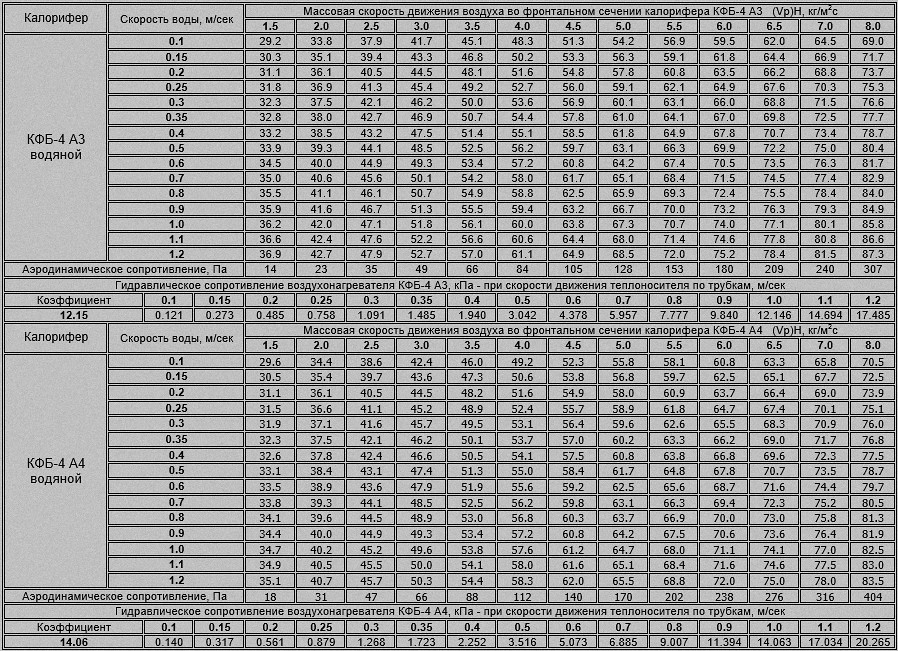

Ниже представлена таблица с коэффициентами теплопередачи и аэродинамического сопротивления калориферов КФБ-4 А, в зависимости от массовой скорости движения воздуха во фронтальном сечении паровоздушного теплообменника.
Технические характеристики водяного калорифера КФБ-4
| Таблица замещения устаревших пластинчатых и навивных воздухонагревателей на водяные калориферы КФБ-4 А | ||||
|---|---|---|---|---|
| КФБ-4 А3 водяной | КМС-4 | КФС-4 водяной | К3ВП-4 | КФСО-4 водяной |
| КФБ-4 А4 водяной | КМБ-4 | КФБ-4 водяной | К4ВП-4 | КФБО-4 водяной |
Сравнение теплотехнических параметров новых биметаллических калориферов КФБ-4 А производства ООО Т.С.Т. и старых стальных пластинчатых и навивных водовоздушных теплообменников представлено на странице сайта: Калориферы КМС и КМБ
| Основные технические характеристики водяного биметаллического воздухонагревателя КФБ-4 м | ||||
|---|---|---|---|---|
| Модель | Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| КФБ-4 А3 | 3200 | 69 | 12.3 | 49 |
| КФБ-4 А4 | 88 | 16.9 | 65 | |

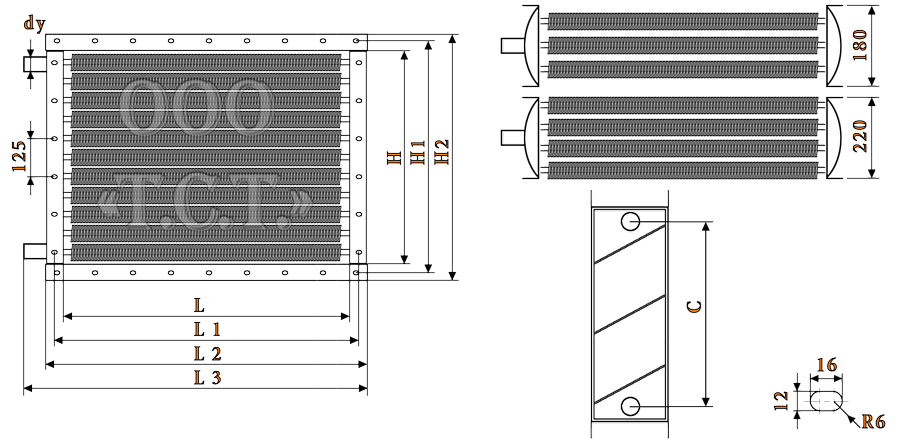

| Габаритные и присоединительные размеры оребренного водовоздушного теплообменника КФБ-4, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 710 | 756 | 780 | 845 | 480 | 526 | 550 | 420 | 32 |
Данные для расчета и подбора водяного калорифера КФБ-4 А
| Модель | Площадь, м² | ||||
|---|---|---|---|---|---|
| фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя | |
| КФБ-4 А3 | 0.341 | 12.3 | 0.00379 | 0.00101 | 0.00206 |
| КФБ-4 А4 | 16.9 | 0.00523 | 0.00283 | ||
Ниже представлены справочные таблицы с расчетными данными водяного трехрядного калорифера КФБ-4 А3 м. Расчет произведен для температурных значений входящего воздуха от -20 до -35 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 1500 до 4000 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/90 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3200 | 4000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,84 | 2,89 | 2,96 | 3,02 | 3,64 | 3,71 | 3,79 | 3,87 | 4,55 | 4,64 | 4,73 | 4,83 |
| Аэродинамическое сопротивление, Па | 45 | 46 | 48 | 50 | 71 | 73 | 76 | 79 | 107 | 111 | 116 | 120 |
| t воздуха на выходе из воздухонагревателя, °С | 36 | 33 | 30 | 27 | 32 | 29 | 25 | 22 | 28 | 25 | 21 | 18 |
| Расход теплоносителя воздухонагревателем, м³/ч | 0,8 | 0,9 | 0,9 | 1,0 | 0,9 | 1,0 | 1,0 | 1,1 | 1,1 | 1,2 | 1,2 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,4 | 0,5 | 0,4 | 0,5 | 0,5 | 0,6 | 0,6 | 0,7 | 0,7 | 0,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 42,4 | 43,1 | 43,7 | 44,4 | 48,9 | 49,7 | 50,5 | 51,2 | 55,7 | 56,5 | 57,4 | 58,3 |
| Скорость теплоносителя в калорифере КФБ-4 А3, м/сек | 0,16 | 0,17 | 0,18 | 0,19 | 0,19 | 0,20 | 0,21 | 0,22 | 0,22 | 0,23 | 0,25 | 0,26 |
| Производительность по теплу, кВт | 56 | 59 | 62 | 65 | 66 | 70 | 73 | 77 | 77 | 81 | 85 | 89 |
| Температурный график теплоносителя, °С | 130/90 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,84 | 2,89 | 2,96 | 3,02 | 3,41 | 3,47 | 3,55 | 3,62 | 3,97 | 4,05 | 4,14 | 4,22 |
| Аэродинамическое сопротивление, Па | 45 | 46 | 48 | 50 | 63 | 65 | 68 | 70 | 84 | 87 | 90 | 94 |
| t воздуха на выходе из теплообменника, °С | 34 | 31 | 28 | 25 | 31 | 28 | 25 | 21 | 28 | 25 | 22 | 19 |
| Расход теплоносителя, м³/ч | 1,1 | 1,2 | 1,3 | 1,4 | 1,3 | 1,4 | 1,5 | 1,5 | 1,4 | 1,5 | 1,6 | 1,7 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,7 | 0,8 | 0,9 | 0,8 | 0,9 | 1,0 | 1,1 | 1,0 | 1,1 | 1,2 | 1,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 43,8 | 44,5 | 45,2 | 45,9 | 48,7 | 49,4 | 50,2 | 51,0 | 53,2 | 54,1 | 54,9 | 55,8 |
| Скорость теплоносителя, м/сек | 0,23 | 0,24 | 0,25 | 0,27 | 0,26 | 0,27 | 0,29 | 0,30 | 0,29 | 0,30 | 0,32 | 0,34 |
| Производительность по теплу КФБ-4 А3, кВт | 54 | 57 | 60 | 63 | 61 | 64 | 68 | 71 | 67 | 71 | 75 | 79 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,27 | 2,31 | 2,36 | 2,41 | 2,84 | 2,89 | 2,96 | 3,02 | 3,41 | 3,47 | 3,55 | 3,62 |
| Аэродинамическое сопротивление, Па | 29 | 31 | 32 | 33 | 45 | 46 | 48 | 50 | 63 | 65 | 68 | 70 |
| t воздуха на выходе из воздухоподогревателя, °С | 29 | 26 | 23 | 20 | 25 | 22 | 19 | 17 | 23 | 20 | 17 | 14 |
| Расход теплоносителя в теплообменнике, м³/ч | 0,7 | 0,8 | 0,8 | 0,9 | 0,8 | 0,9 | 1,0 | 1,0 | 1,0 | 1,0 | 1,1 | 1,2 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,3 | 0,4 | 0,3 | 0,4 | 0,4 | 0,5 | 0,4 | 0,5 | 0,5 | 0,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,4 | 38,0 | 38,6 | 39,2 | 42,6 | 43,2 | 43,9 | 44,7 | 47,3 | 48,1 | 48,8 | 49,6 |
| Скорость теплоносителя, м/сек | 0,14 | 0,15 | 0,16 | 0,17 | 0,17 | 0,18 | 0,19 | 0,20 | 0,19 | 0,20 | 0,21 | 0,23 |
| Тепловой поток воздухонагревателя КФБ-4 А3, кВт | 39 | 41 | 44 | 46 | 45 | 48 | 51 | 54 | 51 | 54 | 58 | 61 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 1,70 | 1,73 | 1,77 | 1,81 | 2,27 | 2,31 | 2,36 | 2,41 | 2,84 | 2,89 | 2,96 | 3,02 |
| Аэродинамическое сопротивление, Па | 17 | 18 | 19 | 20 | 29 | 31 | 32 | 33 | 45 | 46 | 48 | 50 |
| Температура воздуха на выходе из калорифера, °С | 32 | 29 | 27 | 24 | 28 | 25 | 22 | 19 | 24 | 21 | 18 | 15 |
| Расход горячей воды калорифером КФБ-4 А3, м³/ч | 0,8 | 0,8 | 0,9 | 0,9 | 0,9 | 1,0 | 1,0 | 1,1 | 1,1 | 1,2 | 1,2 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,5 | 0,6 | 0,7 | 0,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 32,3 | 32,8 | 33,4 | 33,9 | 38,2 | 38,8 | 39,4 | 40,1 | 43,4 | 44,1 | 44,9 | 45,6 |
| Скорость теплоносителя в трубках, м/сек | 0,14 | 0,15 | 0,16 | 0,17 | 0,18 | 0,19 | 0,20 | 0,21 | 0,21 | 0,22 | 0,24 | 0,25 |
| Тепловая мощность воздухонагревателя, кВт | 31 | 33 | 35 | 37 | 38 | 40 | 43 | 45 | 44 | 47 | 50 | 53 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,70 | 1,73 | 1,77 | 1,81 | 2,27 | 2,31 | 2,36 | 2,41 | 2,84 | 2,89 | 2,96 | 3,02 |
| Аэродинамические потери калорифера КФБ-4 А3, Па | 17 | 18 | 19 | 20 | 29 | 31 | 32 | 33 | 45 | 46 | 48 | 50 |
| t воздуха на выходе из теплообменника, °С | 31 | 28 | 25 | 23 | 27 | 24 | 21 | 18 | 23 | 20 | 18 | 15 |
| Расход теплоносителя калорифером, м³/ч | 1,0 | 1,1 | 1,2 | 1,3 | 1,3 | 1,4 | 1,5 | 1,6 | 1,5 | 1,6 | 1,7 | 1,8 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,5 | 0,6 | 0,7 | 0,7 | 0,8 | 0,9 | 1,0 | 1,0 | 1,1 | 1,3 | 1,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 33,2 | 33,8 | 34,3 | 34,9 | 39,3 | 39,9 | 40,6 | 41,3 | 44,7 | 45,4 | 46,2 | 47,0 |
| Скорость теплоносителя, м/сек | 0,20 | 0,21 | 0,23 | 0,24 | 0,24 | 0,26 | 0,28 | 0,29 | 0,28 | 0,30 | 0,32 | 0,34 |
| Производительность по теплу, кВт | 30 | 32 | 34 | 37 | 37 | 39 | 42 | 45 | 43 | 46 | 49 | 52 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 | -20 | -25 | -30 | -35 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,70 | 1,73 | 1,77 | 1,81 | 2,27 | 2,31 | 2,36 | 2,41 | 2,84 | 2,89 | 2,96 | 3,02 |
| Воздушное сопротивление, Па | 17 | 18 | 19 | 20 | 29 | 31 | 32 | 33 | 45 | 46 | 48 | 50 |
| Температура воздуха на выходе, °С | 30 | 28 | 25 | 23 | 26 | 23 | 21 | 18 | 23 | 20 | 17 | 15 |
| Объем потребляемого теплоносителя, м³/ч | 1,3 | 1,4 | 1,5 | 1,6 | 1,6 | 1,7 | 1,8 | 1,9 | 1,8 | 1,9 | 2,1 | 2,2 |
| Гидравлические потери калорифера КФБ-4 А3, кПа | 0,7 | 0,8 | 0,9 | 1,1 | 1,1 | 1,2 | 1,4 | 1,6 | 1,5 | 1,7 | 2,0 | 2,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 33,9 | 34,5 | 35,0 | 35,6 | 40,1 | 40,7 | 41,4 | 42,1 | 45,6 | 46,4 | 47,2 | 47,9 |
| Скорость теплоносителя, м/сек | 0,25 | 0,26 | 0,28 | 0,30 | 0,30 | 0,32 | 0,34 | 0,37 | 0,35 | 0,38 | 0,40 | 0,43 |
| Тепловая производительность, кВт | 30 | 32 | 34 | 36 | 37 | 39 | 42 | 44 | 43 | 46 | 49 | 52 |
Ниже представлены справочные таблицы с расчетными данными водяного четырехрядного калорифера КФБ-4 А4 м. Расчет произведен для температурных значений входящего воздуха от -20 до -50 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого воздуха варьируется от 2000 до 5000 метров кубических в час.
| Температурный режим воды на входе и выходе, °С | 150/90 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3200 | 4000 | 5000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,64 | 3,79 | 3,95 | 4,13 | 4,55 | 4,73 | 4,94 | 5,16 | 5,68 | 5,92 | 6,17 | 6,45 |
| Аэродинамическое сопротивление, Па | 94 | 102 | 110 | 119 | 142 | 153 | 166 | 180 | 215 | 232 | 250 | 271 |
| t воздуха на выходе из воздухонагревателя, °С | 45 | 40 | 35 | 28 | 42 | 36 | 29 | 23 | 37 | 31 | 24 | 18 |
| Расход теплоносителя воздухонагревателем, м³/ч | 1,2 | 1,4 | 1,5 | 1,6 | 1,4 | 1,6 | 1,8 | 1,9 | 1,7 | 1,8 | 2,0 | 2,2 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,6 | 0,7 | 0,8 | 0,6 | 0,8 | 0,9 | 1,2 | 0,8 | 1,0 | 1,3 | 1,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 48,9 | 50,3 | 51,7 | 53,2 | 55,4 | 57,0 | 58,7 | 60,4 | 62,9 | 64,7 | 66,5 | 68,5 |
| Скорость теплоносителя в калорифере КФБ-4 А4, м/сек | 0,18 | 0,20 | 0,23 | 0,25 | 0,21 | 0,24 | 0,26 | 0,29 | 0,25 | 0,27 | 0,30 | 0,33 |
| Производительность по теплу, кВт | 84 | 93 | 102 | 112 | 97 | 108 | 119 | 131 | 113 | 125 | 138 | 152 |
| Температурный график теплоносителя, °С | 130/90 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3200 | 4000 | 5000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,64 | 3,79 | 3,95 | 4,13 | 4,55 | 4,73 | 4,94 | 5,16 | 5,68 | 5,92 | 6,17 | 6,45 |
| Аэродинамическое сопротивление, Па | 94 | 102 | 110 | 119 | 142 | 153 | 166 | 180 | 215 | 232 | 250 | 271 |
| t воздуха на выходе из теплообменника, °С | 43 | 37 | 31 | 25 | 39 | 33 | 27 | 20 | 34 | 28 | 22 | 15 |
| Расход теплоносителя, м³/ч | 1,8 | 1,9 | 2,1 | 2,4 | 2,0 | 2,3 | 2,5 | 2,7 | 2,4 | 2,6 | 2,9 | 3,2 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,1 | 1,4 | 1,7 | 1,2 | 1,5 | 1,9 | 2,3 | 1,7 | 2,1 | 2,6 | 3,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 50,0 | 51,4 | 52,9 | 54,5 | 56,7 | 58,3 | 60,0 | 61,8 | 64,3 | 66,2 | 68,1 | 70,1 |
| Скорость теплоносителя, м/сек | 0,26 | 0,29 | 0,32 | 0,35 | 0,30 | 0,33 | 0,37 | 0,41 | 0,35 | 0,39 | 0,43 | 0,48 |
| Производительность по теплу КФБ-4 А4, кВт | 80 | 89 | 98 | 108 | 93 | 103 | 114 | 126 | 108 | 120 | 133 | 147 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2200 | 2700 | 3200 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,50 | 2,60 | 2,72 | 2,84 | 3,07 | 3,20 | 3,33 | 3,48 | 3,64 | 3,79 | 3,95 | 4,13 |
| Аэродинамическое сопротивление, Па | 47 | 51 | 55 | 60 | 69 | 74 | 80 | 87 | 94 | 102 | 110 | 119 |
| t воздуха на выходе из воздухоподогревателя, °С | 40 | 35 | 30 | 24 | 36 | 31 | 25 | 20 | 33 | 28 | 22 | 16 |
| Расход теплоносителя в теплообменнике, м³/ч | 1,0 | 1,2 | 1,3 | 1,4 | 1,2 | 1,3 | 1,5 | 1,7 | 1,3 | 1,5 | 1,7 | 1,9 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,5 | 0,6 | 0,8 | 0,5 | 0,6 | 0,8 | 1,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,6 | 40,8 | 42,0 | 43,3 | 44,5 | 45,8 | 47,2 | 48,6 | 49,0 | 50,4 | 51,9 | 53,5 |
| Скорость теплоносителя, м/сек | 0,14 | 0,16 | 0,18 | 0,21 | 0,17 | 0,19 | 0,21 | 0,24 | 0,19 | 0,21 | 0,24 | 0,27 |
| Тепловой поток воздухонагревателя КФБ-4 А4, кВт | 52 | 59 | 66 | 73 | 60 | 68 | 76 | 84 | 67 | 76 | 85 | 95 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2200 | 2700 | 3200 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,50 | 2,60 | 2,72 | 2,84 | 3,07 | 3,20 | 3,33 | 3,48 | 3,64 | 3,79 | 3,95 | 4,13 |
| Аэродинамическое сопротивление, Па | 47 | 51 | 55 | 60 | 69 | 74 | 80 | 87 | 94 | 102 | 110 | 119 |
| Температура воздуха на выходе из калорифера, °С | 38 | 33 | 28 | 23 | 34 | 29 | 24 | 18 | 32 | 26 | 21 | 15 |
| Расход горячей воды калорифером КФБ-4 А4, м³/ч | 1,3 | 1,4 | 1,6 | 1,8 | 1,4 | 1,7 | 1,9 | 2,1 | 1,7 | 1,9 | 2,1 | 2,3 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,6 | 0,7 | 0,9 | 0,6 | 0,8 | 1,0 | 1,2 | 0,8 | 1,0 | 1,2 | 1,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,2 | 41,4 | 42,6 | 44,0 | 45,1 | 46,5 | 47,9 | 49,4 | 49,7 | 51,2 | 52,7 | 54,3 |
| Скорость теплоносителя в трубках, м/сек | 0,18 | 0,20 | 0,23 | 0,26 | 0,21 | 0,24 | 0,26 | 0,30 | 0,23 | 0,27 | 0,30 | 0,33 |
| Тепловая мощность воздухонагревателя, кВт | 50 | 57 | 64 | 72 | 58 | 66 | 74 | 83 | 65 | 74 | 83 | 93 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,27 | 2,37 | 2,47 | 2,58 | 2,84 | 2,96 | 3,09 | 3,22 | 3,41 | 3,55 | 3,70 | 3,87 |
| Аэродинамические потери калорифера КФБ-4 А4, Па | 40 | 43 | 46 | 50 | 60 | 64 | 70 | 75 | 84 | 90 | 97 | 106 |
| t воздуха на выходе из теплообменника, °С | 38 | 33 | 28 | 23 | 34 | 29 | 24 | 18 | 31 | 26 | 20 | 15 |
| Расход теплоносителя калорифером, м³/ч | 1,6 | 1,8 | 2,0 | 2,3 | 1,9 | 2,1 | 2,4 | 2,7 | 2,1 | 2,4 | 2,7 | 3,0 |
| Гидравлическое сопротивление, кПа | 0,7 | 0,9 | 1,2 | 1,5 | 1,0 | 1,3 | 1,6 | 2,1 | 1,3 | 1,7 | 2,1 | 2,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 38,9 | 40,0 | 41,3 | 42,5 | 44,1 | 45,4 | 46,8 | 48,3 | 48,9 | 50,4 | 51,9 | 53,5 |
| Скорость теплоносителя, м/сек | 0,23 | 0,26 | 0,29 | 0,33 | 0,27 | 0,30 | 0,34 | 0,38 | 0,30 | 0,35 | 0,39 | 0,44 |
| Производительность по теплу, кВт | 46 | 52 | 58 | 65 | 53 | 61 | 68 | 77 | 61 | 69 | 78 | 87 |
| График подачи и отвода теплоносителя, °С | 90/70 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 | -20 | -30 | -40 | -50 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,27 | 2,37 | 2,47 | 2,58 | 2,84 | 2,96 | 3,09 | 3,22 | 3,41 | 3,55 | 3,70 | 3,87 |
| Воздушное сопротивление, Па | 40 | 43 | 46 | 50 | 60 | 64 | 70 | 75 | 84 | 90 | 97 | 106 |
| Температура воздуха на выходе, °С | 37 | 32 | 27 | 22 | 33 | 28 | 23 | 18 | 30 | 25 | 20 | 14 |
| Объем потребляемого теплоносителя, м³/ч | 2,0 | 2,2 | 2,5 | 2,8 | 2,3 | 2,6 | 3,0 | 3,3 | 2,6 | 3,0 | 3,4 | 3,7 |
| Гидравлические потери калорифера КФБ-4 А4, кПа | 1,1 | 1,4 | 1,8 | 2,3 | 1,5 | 2,0 | 2,5 | 3,2 | 2,0 | 2,6 | 3,3 | 4,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,4 | 40,6 | 41,8 | 43,1 | 44,7 | 46,1 | 47,5 | 49,0 | 49,6 | 51,1 | 52,6 | 54,3 |
| Скорость теплоносителя, м/сек | 0,28 | 0,32 | 0,36 | 0,40 | 0,33 | 0,37 | 0,42 | 0,47 | 0,37 | 0,43 | 0,48 | 0,54 |
| Тепловая производительность, кВт | 45 | 51 | 58 | 65 | 53 | 60 | 68 | 76 | 60 | 68 | 77 | 86 |
Табличные показатели водяных калориферов КФБ-4 А м в трех и четырех рядном исполнении представлены при температуре входящего теплоносителя – от 150 до 90 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, коэффициенты теплопередачи, скорость воды в трубках, производительность по теплу помогут в выборе наиболее подходящей модели и режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений водяных калориферов КФБ-4, в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
Представлены технические данные и габаритные размеры всех одноходовых воздухонагревателей серии КФБ-А п, производительностью по воздуху от 2000 до 18000 м³/ч и тепловой мощностью от 55 до 500 кВт.
Представлены теплотехнические показатели и габаритные размеры всех многоходовых теплообменников серии КФБ-А м, производительностью по воздуху от 2000 до 18000 м³/ч и мощностью по теплу от 42 до 502 кВт.
