Производство и назначение парового агрегата АО 2-10 П4

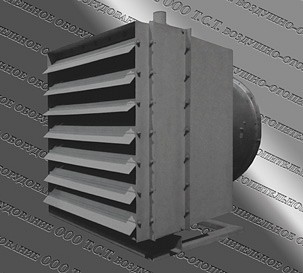

Отопительный агрегат АО 2-10 воздушный паровой (укомплектованный осевым вентилятором ВО-06-300 №6.3 1.1 кВт/1500 об. мин. и
четырехрядным калорифером КПСк4 822х822 мм) предназначен для нагрева рециркуляционного, внешнего или смешанного воздуха с
использованием сухого насыщенного пара температурой до 190 °С и давлением до 1.2 МПа в качестве первичного теплоносителя. Производство
паровых агрегатов АО2 10 п4 осуществляется в соответствии с основными требованиями и техническими условиями ТУ 4863-002-55613706-02
с обязательной проверкой комплектуемого калорифера на прочность и герметичность. Отопительные агрегаты эксплуатируются в условиях
умеренного климата категории размещения 3 согласно ГОСТ 15150. Нагреваемый установкой объем воздуха - 10400 м³/ч, тепловая
производительность – 143 кВт. Сфера применения: складские и промышленные помещения, сушильные линии, сельскохозяйственные комплексы.
Устройство и технические характеристики агрегата АО 2-10 П4
Производительность по воздуху, м³/ч
Производительность по теплу, кВт

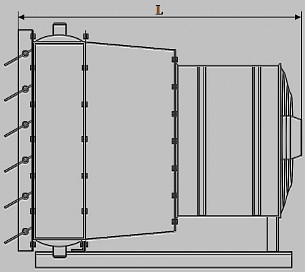

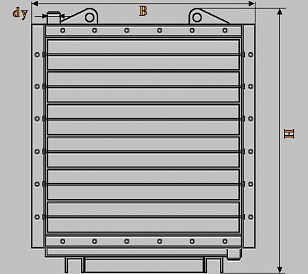

Габариты, мм (длина L - ширина B - высота H)
Масса, кг
10000
141
985 х 830 х 1045
154
Отопительный агрегат АО2-10 паровой имеет комплектацию:
• диффузор (воздушный переходник) между вентилятором осевым и паровым калорифером;
• жалюзи поворотные для изменения направления воздушного потока;
• осевой вентилятор ВО-06-300-6.3, служащий для нагнетания воздуха в агрегат;
• несущая конструкция сварного типа для крепления или установки агрегата.
Комплектуемый вентилятор
Двигатель, кВт/об. мин.
Комплектуемый калорифер
Площадь поверхности теплообмена, м²
Ду, мм
ВО-06-300-6.3
1.1
1500
КПСК4 (АО2-10)
38.7
50
Расчетные параметры агрегата отопительного АО 2-10 П4
Ниже представлена таблица с рабочими параметрами парового отопительного агрегата АО2-10 (в комплектации с четырехрядным калорифером
КПСк4). Рассчитаны показатели тепловой мощности, расхода пара и температуры воздуха на выходе из агрегата в зависимости
от параметров теплоносителя.
Производительность по воздуху, м³/ч
10400
Давление пара, МПа
0,06
0,08
0,1
t пара на входе в отопительный агрегат, °С
85,9
93,5
99,6
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
37
43
45
51
41
47
49
55
44
50
52
58
Расход пара агрегатом АО2-10 (КПСк4), кг/ч
269
236
222
190
291
257
243
211
310
276
261
229
Производительность по теплу, кВт
171
150
141
121
184
162
154
133
194
173
164
143
Производительность по воздуху, м³/ч
10400
Давление пара, МПа
0,15
0,2
0,25
t пара на входе в отопительный агрегат, °С
111,4
120,2
127,4
Температура входящего в агрегат воздуха, °С
-10
0
+5
+15
-10
0
+5
+15
-10
0
+5
+15
t воздуха на выходе из агрегата, °С
50
56
59
64
55
60
63
69
59
64
67
72
Расход пара агрегатом АО2-10 (КПСк4), кг/ч
346
311
294
263
372
339
322
288
394
361
343
311
Производительность по теплу, кВт
214
192
182
163
227
207
197
176
238
218
208
189
Производительность по воздуху, м³/ч
10400
Давление пара, МПа
0,3
0,4
0,5
t пара на входе в отопительный агрегат, °С
133,5
143,6
151,8
Температура входящего в агрегат воздуха, °С
-10
0
+5
+20
-10
0
+5
+25
-10
0
+5
+30
t воздуха на выходе из агрегата, °С
62
68
70
78
67
73
76
86
72
77
80
94
Расход пара агрегатом АО2-10 (КПСк4), кг/ч
414
377
362
313
447
410
392
328
473
438
420
334
Производительность по теплу, кВт
249
227
218
188
265
243
233
194
277
257
246
196
