Калорифер ТВВ 310 (воздухонагреватель ВНВ-310 хл) - теплообменник водовоздушного типа производства ООО Т.С.Т., изготовленный из
биметаллических труб с накатными алюминиевыми ребрами. Основное предназначение данного воздухонагревателя - нагрев воздуха в
отопительно-вентиляционных системах и сушильных установках. Эксплуатация водяного калорифера ТВВ-310 осуществляется как индивидуально,
так и в составе сборных воздухоподогревательных секций. Калориферы ТВВ 310 выпускаются в соответствии с обязательными требованиями
технических условий ТУ 4863-002-55613706-02 с гидравлической и прочностной проверкой каждого теплообменника. Воздухонагреватель
предназначен для работы в условиях умеренного и холодного климата категории размещения 3 в соответствии с ГОСТ 15150-69.

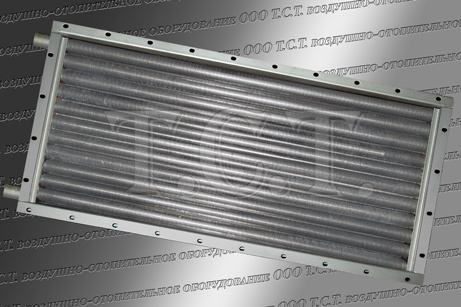

Устройство и технические характеристики калорифера ТВВ 310
Калорифер водяной ТВВ (ВНВ113) 310 по конструктивному исполнению представляет собой нагревательный модуль прямоугольной формы с
горизонтальным расположением теплообменных элементов, изготавливаемых из стальных (электросварных ГОСТ 10704 или бесшовных ГОСТ 8734)
трубок с увеличенным диаметром для прохода теплоносителя. Поверх несущих трубок диаметром 22 мм, для увеличения площади поверхности
теплообмена накатывается алюминиевое оребрение. Концы теплообменных трубок с двух сторон входят в трубные решетки, соединенные
с распределительными коллекторами. Коллектора изнутри разделены металлическими перегородками на отдельные отсеки, что способствует
увеличению скорости движения воды, и соответственно, теплотехнической эффективности воздухонагревателя в целом.
Основные технические характеристики водяного воздухонагревателя ТВВ 310-02-ХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
6300
139
21.9
74
Объем (емкость) водяного воздухонагревателя ВНВ 310 - 14.4 литра. Габаритные размеры по внешнему контуру - 1227 х 575 х 180 мм.
Количество теплообменных трубок – 32 шт.

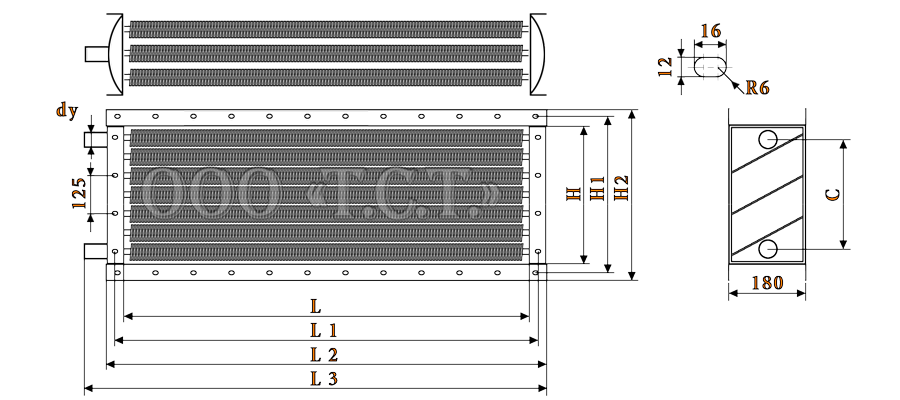

Габаритные и присоединительные размеры калорифера ТВВ 310
Габаритные и присоединительные размеры оребренного теплообменника ТВВ (ВНВ 113 310), мм
Технические данные калорифера ТВВ 310 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
4 (6)
3
1.155
0.581
21.9
0.00379
0.00101
0.00227 (0.00151)
Ниже представлены справочные таблицы с расчетными данными калорифера для холодного климата ТВВ 310 02 ХЛ3. Расчет произведен для
температурных значений входящего воздуха от -20 до -40 градусов. Объем проходящего через воздухонагреватель приточного нагреваемого
воздуха варьируется от 3500 до 6300 метров кубических в час. Табличные показатели представлены при использовании ряда температурных
графиков теплоносителя – от 150 до 80 градусов на входе в теплообменник. На первых пяти температурных режимах в расчетах используются
шестиходовые модели, в последующих двух – четырехходовые.
Температурный режим воды на входе и выходе, °С
150/70
Объем нагреваемого воздуха, м³/ч
5000
5500
6300
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Скорость воздуха в фронтальном сечении, кг/м²•с
3,34
3,47
3,55
3,62
3,67
3,82
3,90
3,98
4,20
4,38
4,47
4,56
Аэродинамическое сопротивление, Па
60
65
67
70
72
77
81
84
93
100
104
108
t воздуха на выходе из воздухонагревателя, °С
31
25
22
19
29
23
20
17
27
21
18
14
Расход теплоносителя воздухонагревателем, м³/ч
1,1
1,2
1,3
1,4
1,2
1,3
1,4
1,5
1,3
1,4
1,5
1,6
Гидравлическое сопротивление, кПа
0,6
0,8
0,9
1,0
0,7
0,9
1,0
1,2
0,9
1,1
1,2
1,4
Коэффициент теплопередачи, Вт/(м²•°C)
47,3
48,8
49,5
50,3
49,9
51,5
52,4
53,2
54,0
55,8
56,6
57,6
Скорость теплоносителя в калорифере ТВВ 310, м/сек
0,21
0,24
0,25
0,27
0,23
0,25
0,27
0,28
0,25
0,28
0,29
0,31
Производительность по теплу, кВт
101
113
119
126
108
121
127
134
118
132
139
147
Температурный график теплоносителя, °С
130/70
Объем нагреваемого воздуха, м³/ч
4500
5500
6300
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Скорость воздуха в фронтальном сечении, кг/м²•с
3,00
3,13
3,19
3,26
3,67
3,82
3,90
3,98
4,20
4,38
4,47
4,56
Аэродинамическое сопротивление, Па
49
53
55
58
72
77
81
84
93
100
104
108
t воздуха на выходе из теплообменника, °С
30
24
21
18
27
21
18
14
25
18
15
12
Расход теплоносителя, м³/ч
1,3
1,5
1,6
1,7
1,5
1,7
1,8
1,9
1,6
1,8
1,9
2,1
Гидравлическое сопротивление, кПа
0,9
1,1
1,2
1,4
1,2
1,5
1,7
1,8
1,4
1,8
2,0
2,2
Коэффициент теплопередачи, Вт/(м²•°C)
45,4
46,8
47,6
48,4
51,0
52,6
53,5
54,3
55,1
56,9
57,8
58,8
Скорость теплоносителя, м/сек
0,24
0,28
0,29
0,31
0,28
0,32
0,34
0,35
0,31
0,35
0,37
0,39
Производительность по теплу калорифера ТВВ 310, кВт
Температура воды на входе и выходе из нагревателя, °С
95/70
Объем нагреваемого воздуха, м³/ч
4000
4500
5000
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
2,67
2,78
2,84
2,90
3,00
3,13
3,19
3,26
3,34
3,47
3,55
3,62
Аэродинамические потери ТВВ (ВНВ 113-310.22 ХЛ3), Па
40
43
44
46
49
53
55
58
60
65
67
70
t воздуха на выходе из теплообменника, °С
28
22
19
17
26
20
17
15
24
19
16
13
Расход теплоносителя калорифером, м³/ч
2,6
3,0
3,2
3,4
2,9
3,2
3,5
3,7
3,1
3,5
3,7
3,9
Гидравлическое сопротивление, кПа
3,4
4,5
5,1
5,7
4,1
5,2
6,0
6,7
4,7
6,1
6,9
7,8
Коэффициент теплопередачи, Вт/(м²•°C)
45,5
47,0
47,8
48,6
48,7
50,4
51,2
52,1
51,8
53,5
54,4
55,3
Скорость теплоносителя, м/сек
0,49
0,55
0,59
0,62
0,53
0,60
0,64
0,68
0,57
0,64
0,69
0,73
Производительность по теплу, кВт
75
86
91
97
82
93
99
105
88
100
107
113
График подачи и отвода теплоносителя, °С
90/70
Объем обогреваемого воздуха, м³/ч
3500
4000
4500
Температура подаваемого в калорифер воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
2,34
2,43
2,48
2,54
2,67
2,78
2,84
2,90
3,00
3,13
3,19
3,26
Воздушное сопротивление, Па
31
33
35
36
40
43
44
46
49
53
55
58
Температура воздуха на выходе, °С
29
24
21
18
27
22
19
16
25
20
17
14
Объем потребляемого теплоносителя, м³/ч
3,0
3,4
3,6
3,8
3,3
3,7
3,9
4,2
3,5
4,0
4,3
4,5
Гидравлические потери калорифера ВНВ-310, кПа
4,4
5,7
6,4
7,3
5,2
6,9
7,8
8,8
6,2
8,1
9,2
10,3
Коэффициент теплопередачи, Вт/(м²•°C)
43,0
44,4
45,1
45,9
46,4
48,0
48,8
49,6
49,7
51,4
52,2
53,1
Скорость теплоносителя, м/сек
0,55
0,62
0,66
0,71
0,60
0,69
0,73
0,77
0,65
0,74
0,79
0,84
Тепловая производительность, кВт
68
78
83
88
75
85
91
96
81
93
99
105
Температурный режим воды на входе и выходе, °С
80/70
Объем подаваемого в теплообменник воздуха, м³/ч
3500
4000
4500
Температура входящего воздуха, °С
-20
-30
-35
-40
-20
-30
-35
-40
-20
-30
-35
-40
Массовая скорость воздуха в потоке, кг/м²•с
2,34
2,43
2,48
2,54
2,67
2,78
2,84
2,90
3,00
3,13
3,19
3,26
Сопротивление по воздуху, Па
31
33
35
36
40
43
44
46
49
53
55
58
t воздуха на выходе из калорифера ТВВ 310, °С
28
22
20
17
26
20
18
15
24
19
16
13
Объем теплоносителя для нагрева, м³/ч
5,7
6,5
6,9
7,5
6,3
7,2
7,6
8,2
6,8
7,8
8,3
8,8
Гидравлическое сопротивление, кПа
8,5
11,1
12,5
14,4
10,2
13,4
15,2
17,3
12,1
15,9
17,8
20,4
Коэффициент теплопередачи, Вт/(м²•°C)
44,0
45,5
46,3
47,1
47,6
49,2
50,0
50,9
51,0
52,7
53,6
54,5
Скорость горячей воды в трубках, м/сек
0,71
0,81
0,86
0,93
0,78
0,89
0,95
1,02
0,85
0,97
1,03
1,10
Тепловая производительность, кВт
66
76
81
86
72
83
89
94
79
90
96
102
Водяной калорифер подобного типоразмера, но большей рядности и тепловой мощности представлен на странице:
Воздухонагреватель ТВВ (ВНВ) 410

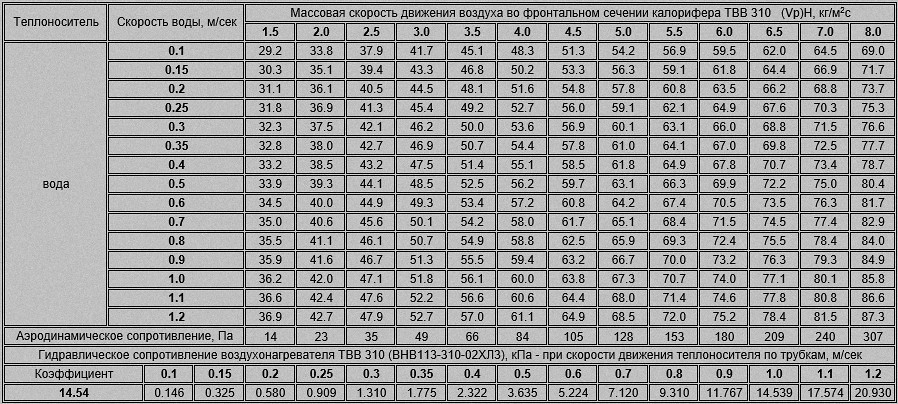

Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера ТВВ 310
Ниже выложены таблицы с показателями коэффициентов теплопередачи, значений гидравлического и аэродинамического сопротивлений водяного воздухонагревателя
типа ТВВ-310 (калорифера ВНВ-310 хл). Результаты представлены в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении.
