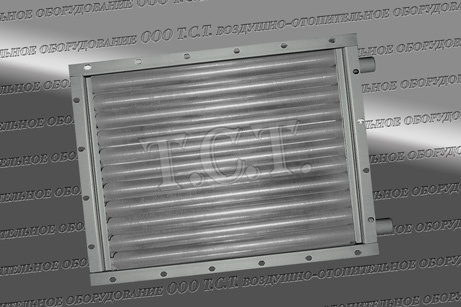

Калорифер КСк 3-7
Производство и сфера применения водяного калорифера КСк 3-7
Калорифер КСк 3-7 водяной предназначен для воздушного отопления объектов промышленного, сельскохозяйственного и гражданского назначения и может эксплуатироваться во всех помещениях, где допускается местная рециркуляция нагретого воздуха. Производство водяных биметаллических калориферов типа КСк 3-7-02-ХЛ3 осуществляется по техническим требованиям ТУ 4863-002-55613706-02 с соблюдением основных параметров теплотехнических, гидравлических, аэродинамических характеристик и проверкой каждого воздухонагревателя этой серии. Климатическое размещение воздухонагревателей по ГОСТ 15150 в условиях умеренного и холодного климата. Сфера применения: механические цеха, закрытые стройплощадки, спортивные залы и т. д.
Конструкция и технические характеристики калорифера КСк 3-7
Калорифер КСк 3-7 представляет собой рекуперативный трубчатый теплообменник прямоугольной формы. Жесткий корпус воздухонагревателя включает в себя две трубные решетки с установленными коллекторами. Разделительные сегменты, разбивающие коллектора на камеры, служат для направления движения теплоносителя. Теплоотдающие элементы изготавливаются из стальной электросварной трубы 16х1.6 мм по ГОСТ 10704-91 или стальной цельнотянутой бесшовной холоднодеформированной трубы 16х1.5 мм (ГОСТ 8734-75) и алюминиевого накатного оребрения номинальным диаметром 39 мм.
Теплоноситель - горячая, перегретая вода по ГОСТ 20995-75. Три ряда теплоотдающих элементов, расположенных по ходу движения воздуха в шахматном порядке. Ходов по теплоносителю - четыре (шесть).
| Основные технические характеристики водяного воздухонагревателя КСк 3-7-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 3150 | 68 | 16.9 | 43 |
Производительность калорифера по воздуху - 3150 м³/ч. Площадь поверхности теплообмена – 16.9 м². Вес (масса) не более - 43 кг. Вместимость (объем) воздухонагревателя КСк 3-7 - 4.7 литра. Тепловая мощность - 68 кВт. Габариты по контуру - 727 х 575 х 180 мм. Количество теплонагревающих элементов – 35 шт. Полная длина трубки – 669 мм. Длина алюминиевого оребрения несущей трубки – 629 мм. Диаметр штуцеров или патрубков (в зависимости от подсоединения) – 32 мм.

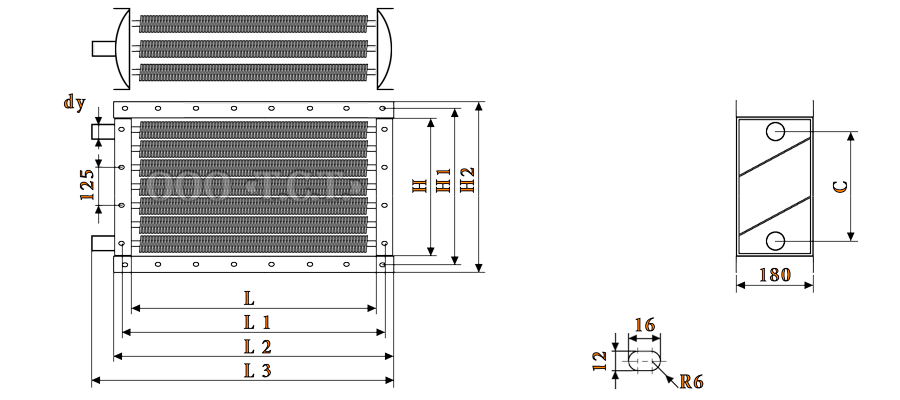

Габаритные и присоединительные размеры калорифера КСк 3-7
| Габаритные и присоединительные размеры оребренного теплообменника КСк 3-7, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 655 | 703 | 727 | 775 | 503 | 551 | 575 | 430 | 32 |
Габаритные размеры воздухонагревателя КСк 3 7: L - 655 мм (длина трубок до решеток - внутренняя длина теплонагревателя), L1 - 703 мм (расстояние между монтажными отверстиями), L2 - 727 мм (полная длина воздухоподогревателя - без патрубков), L3 - 775 мм (полная длина отопительного модуля - с патрубками), H - 503 мм (внутренняя ширина водяного теплообменника КСк 3 7), H1 - 551 мм (расстояние между присоединительными отверстиями), H2 - 575 мм (полная ширина нагревательного прибора), С - 430 мм (расстояние между патрубками - по центру).
Расчетные рабочие параметры водяного калорифера типа КСк 3-7
| Технические данные калорифера КСк 3-7 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 (6) | 3 | 0.655 | 0.329 | 16.9 | 0.00164 | 0.00101 | 0.00116 (0.00078) |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 3 7 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -30 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 1550 до 6300 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3150 | 5000 | 6300 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,44 | 3,57 | 3,71 | 3,86 | 5,46 | 5,66 | 5,89 | 6,13 | 6,88 | 7,14 | 7,42 | 7,73 |
| Аэродинамическое сопротивление, Па | 58 | 62 | 67 | 72 | 136 | 145 | 156 | 168 | 207 | 222 | 238 | 256 |
| t воздуха на выходе из воздухонагревателя, °С | 45 | 40 | 34 | 29 | 38 | 32 | 26 | 20 | 35 | 29 | 23 | 16 |
| Расход теплоносителя, м³/ч | 0,6 | 0,7 | 0,8 | 0,9 | 0,8 | 0,9 | 1,0 | 1,2 | 0,9 | 1,1 | 1,2 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,7 | 0,8 | 1,0 | 1,3 | 1,1 | 1,5 | 1,9 | 2,5 | 1,5 | 2,0 | 2,6 | 3,3 |
| Коэффициент теплопередачи, Вт/(м+?*град) | 39,0 | 40,6 | 42,1 | 43,7 | 50,2 | 52,2 | 54,3 | 56,4 | 57,0 | 59,3 | 61,6 | 63,9 |
| Скорость теплоносителя в калорифере КСк 3-7, м/сек | 0,22 | 0,25 | 0,28 | 0,32 | 0,30 | 0,34 | 0,39 | 0,44 | 0,35 | 0,40 | 0,45 | 0,51 |
| Производительность по теплу, кВт | 52 | 60 | 68 | 76 | 71 | 81 | 92 | 103 | 82 | 94 | 107 | 120 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 3150 | 4000 | 5000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,44 | 3,57 | 3,71 | 3,86 | 4,37 | 4,53 | 4,71 | 4,91 | 5,46 | 5,66 | 5,89 | 6,13 |
| Аэродинамическое сопротивление, Па | 58 | 62 | 67 | 72 | 90 | 96 | 104 | 111 | 136 | 145 | 156 | 168 |
| t воздуха на выходе из теплообменника, °С | 43 | 38 | 32 | 27 | 40 | 34 | 28 | 22 | 37 | 31 | 25 | 18 |
| Расход теплоносителя, м³/ч | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,0 | 1,1 | 1,3 | 1,0 | 1,2 | 1,3 | 1,5 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,3 | 1,7 | 2,1 | 1,3 | 1,8 | 2,3 | 2,9 | 1,8 | 2,4 | 3,1 | 3,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,4 | 42,1 | 43,8 | 45,5 | 46,1 | 48,0 | 49,9 | 51,9 | 52,1 | 54,2 | 56,4 | 58,6 |
| Скорость теплоносителя, м/сек | 0,27 | 0,31 | 0,36 | 0,41 | 0,32 | 0,37 | 0,42 | 0,48 | 0,37 | 0,43 | 0,49 | 0,55 |
| Производительность по теплу калорифера КСк 3-7, кВт | 50 | 57 | 65 | 74 | 58 | 67 | 77 | 87 | 68 | 78 | 89 | 100 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2500 | 3150 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,73 | 2,83 | 2,95 | 3,07 | 3,44 | 3,57 | 3,71 | 3,86 | 4,37 | 4,53 | 4,71 | 4,91 |
| Аэродинамическое сопротивление, Па | 38 | 41 | 44 | 47 | 58 | 62 | 67 | 72 | 90 | 96 | 104 | 111 |
| t воздуха на выходе из воздухоподогревателя, °С | 45 | 40 | 35 | 30 | 41 | 36 | 31 | 26 | 38 | 33 | 27 | 21 |
| Расход теплоносителя в калорифере КСк 3-7, м³/ч | 0,8 | 1,0 | 1,1 | 1,2 | 1,0 | 1,1 | 1,3 | 1,4 | 1,1 | 1,3 | 1,5 | 1,7 |
| Гидравлическое сопротивление, кПа | 1,1 | 1,5 | 2,0 | 2,6 | 1,6 | 2,1 | 2,8 | 3,6 | 2,1 | 2,9 | 3,8 | 4,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,0 | 38,6 | 40,2 | 41,8 | 42,1 | 43,9 | 45,6 | 47,5 | 48,0 | 50,0 | 52,1 | 54,1 |
| Скорость теплоносителя, м/сек | 0,29 | 0,34 | 0,39 | 0,45 | 0,35 | 0,40 | 0,46 | 0,52 | 0,41 | 0,47 | 0,54 | 0,61 |
| Тепловой поток, кВт | 41 | 48 | 55 | 62 | 48 | 56 | 64 | 72 | 56 | 65 | 75 | 85 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2250 | 2750 | 3150 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,46 | 2,55 | 2,65 | 2,76 | 3,00 | 3,12 | 3,24 | 3,37 | 3,44 | 3,57 | 3,71 | 3,86 |
| Аэродинамическое сопротивление КСк 3-7, Па | 31 | 34 | 36 | 39 | 45 | 49 | 52 | 56 | 58 | 62 | 67 | 72 |
| Температура воздуха на выходе из калорифера, °С | 45 | 41 | 36 | 31 | 42 | 38 | 33 | 28 | 41 | 36 | 30 | 25 |
| Расход горячей воды, м³/ч | 1,0 | 1,1 | 1,3 | 1,5 | 1,1 | 1,3 | 1,5 | 1,7 | 1,2 | 1,4 | 1,6 | 1,8 |
| Гидравлическое сопротивление, кПа | 1,5 | 2,1 | 2,8 | 3,6 | 2,0 | 2,7 | 3,6 | 4,7 | 2,4 | 3,3 | 4,4 | 5,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 36,3 | 37,8 | 39,4 | 41,0 | 40,5 | 42,3 | 44,0 | 45,8 | 43,7 | 45,6 | 47,5 | 49,4 |
| Скорость теплоносителя в трубках, м/сек | 0,34 | 0,40 | 0,46 | 0,52 | 0,39 | 0,46 | 0,53 | 0,60 | 0,43 | 0,50 | 0,58 | 0,66 |
| Тепловая мощность, кВт | 37 | 44 | 50 | 57 | 43 | 50 | 57 | 65 | 47 | 55 | 63 | 72 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1750 | 2000 | 2250 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,91 | 1,98 | 2,06 | 2,15 | 2,18 | 2,27 | 2,36 | 2,45 | 2,46 | 2,55 | 2,65 | 2,76 |
| Аэродинамическое сопротивление, Па | 20 | 21 | 23 | 25 | 25 | 27 | 29 | 31 | 31 | 34 | 36 | 39 |
| t воздуха на выходе из теплообменника, °С | 48 | 44 | 40 | 36 | 46 | 42 | 38 | 33 | 44 | 40 | 36 | 31 |
| Расход теплоносителя калорифером КСк 3-7, м³/ч | 1,1 | 1,3 | 1,5 | 1,7 | 1,2 | 1,4 | 1,6 | 1,8 | 1,3 | 1,5 | 1,8 | 2,0 |
| Гидравлическое сопротивление, кПа | 2,0 | 2,7 | 3,7 | 4,8 | 2,4 | 3,3 | 4,4 | 5,8 | 2,9 | 3,9 | 5,3 | 6,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 33,2 | 34,7 | 36,1 | 37,6 | 35,8 | 37,4 | 38,9 | 40,5 | 38,2 | 39,9 | 41,6 | 43,3 |
| Скорость теплоносителя, м/сек | 0,39 | 0,46 | 0,53 | 0,61 | 0,43 | 0,51 | 0,58 | 0,67 | 0,47 | 0,55 | 0,64 | 0,73 |
| Производительность по теплу, кВт | 31 | 36 | 41 | 47 | 34 | 40 | 46 | 52 | 37 | 43 | 50 | 57 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк3-7 воздуха, м³/ч | 2750 | 3150 | 3500 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 3,00 | 3,12 | 3,24 | 3,37 | 3,44 | 3,57 | 3,71 | 3,86 | 3,82 | 3,97 | 4,12 | 4,29 |
| Аэродинамические потери, Па | 45 | 49 | 52 | 56 | 58 | 62 | 67 | 72 | 71 | 76 | 81 | 87 |
| Температура выходящего нагретого воздуха, °С | 37 | 32 | 27 | 22 | 35 | 30 | 25 | 20 | 34 | 29 | 23 | 18 |
| Объем используемого теплоносителя, м³/ч | 1,0 | 1,1 | 1,3 | 1,5 | 1,1 | 1,2 | 1,4 | 1,6 | 1,2 | 1,3 | 1,5 | 1,8 |
| Гидравлические потери, кПа | 1,5 | 2,1 | 2,8 | 3,8 | 1,8 | 2,5 | 3,4 | 4,6 | 2,1 | 2,9 | 4,0 | 5,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 39,5 | 41,3 | 43,1 | 44,9 | 42,6 | 44,5 | 46,5 | 48,4 | 45,1 | 47,2 | 49,3 | 51,3 |
| Скорость теплоносителя, м/сек | 0,34 | 0,40 | 0,47 | 0,54 | 0,37 | 0,44 | 0,51 | 0,59 | 0,40 | 0,47 | 0,55 | 0,64 |
| Тепловая мощность воздухонагревателя, кВт | 37 | 44 | 51 | 59 | 41 | 48 | 56 | 65 | 44 | 52 | 60 | 69 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1750 | 2000 | 2250 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 1,91 | 1,98 | 2,06 | 2,15 | 2,18 | 2,27 | 2,36 | 2,45 | 2,46 | 2,55 | 2,65 | 2,76 |
| Воздушное сопротивление калорифера КСк 3 7, Па | 20 | 21 | 23 | 25 | 25 | 27 | 29 | 31 | 31 | 34 | 36 | 39 |
| t нагретого воздуха на выходе из теплообменника, °С | 44 | 41 | 37 | 32 | 43 | 39 | 34 | 30 | 41 | 37 | 33 | 28 |
| Расход теплоносителя, м³/ч | 1,0 | 1,2 | 1,4 | 1,6 | 1,1 | 1,3 | 1,5 | 1,8 | 1,2 | 1,4 | 1,7 | 1,9 |
| Сопротивление по воде, кПа | 1,7 | 2,4 | 3,2 | 4,3 | 2,1 | 2,9 | 3,9 | 5,2 | 2,5 | 3,4 | 4,7 | 6,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 32,8 | 34,3 | 35,8 | 37,2 | 35,3 | 36,9 | 38,5 | 40,2 | 37,7 | 39,4 | 41,2 | 42,9 |
| Скорость теплоносителя в трубках, м/сек | 0,36 | 0,43 | 0,50 | 0,57 | 0,40 | 0,47 | 0,55 | 0,63 | 0,43 | 0,51 | 0,60 | 0,69 |
| Производительность по теплу, кВт | 29 | 34 | 39 | 45 | 31 | 37 | 43 | 50 | 34 | 40 | 47 | 54 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 2600 | 3150 | 3600 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,84 | 2,95 | 3,06 | 3,19 | 3,44 | 3,57 | 3,71 | 3,86 | 3,93 | 4,08 | 4,24 | 4,42 |
| Воздушное сопротивление, Па | 41 | 44 | 47 | 51 | 58 | 62 | 67 | 72 | 74 | 80 | 85 | 92 |
| Температура воздуха на выходе из КСк 3-7, °С | 34 | 30 | 25 | 20 | 32 | 27 | 22 | 17 | 31 | 26 | 20 | 15 |
| Объем потребляемого теплоносителя, м³/ч | 0,9 | 1,0 | 1,2 | 1,4 | 1,0 | 1,2 | 1,3 | 1,6 | 1,1 | 1,3 | 1,5 | 1,7 |
| Гидравлические потери калорифера КСк 3-7, кПа | 1,1 | 1,7 | 2,3 | 3,1 | 1,5 | 2,2 | 3,0 | 4,0 | 1,8 | 2,6 | 3,6 | 4,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,8 | 39,6 | 41,4 | 43,1 | 42,0 | 44,0 | 46,0 | 48,0 | 45,2 | 47,3 | 49,5 | 51,6 |
| Скорость теплоносителя, м/сек | 0,30 | 0,36 | 0,42 | 0,49 | 0,34 | 0,41 | 0,48 | 0,56 | 0,37 | 0,45 | 0,53 | 0,61 |
| Тепловая производительность, кВт | 33 | 39 | 46 | 54 | 38 | 45 | 53 | 61 | 41 | 49 | 58 | 67 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 1750 | 2000 | 2250 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 1,91 | 1,98 | 2,06 | 2,15 | 2,18 | 2,27 | 2,36 | 2,45 | 2,46 | 2,55 | 2,65 | 2,76 |
| Аэродинамическое сопротивление, Па | 20 | 21 | 23 | 25 | 25 | 27 | 29 | 31 | 31 | 34 | 36 | 39 |
| t воздуха на выходе из воздухоподогревателя, °С | 41 | 37 | 33 | 29 | 39 | 35 | 31 | 27 | 38 | 34 | 29 | 25 |
| Расход теплоносителя, м³/ч | 1,2 | 1,4 | 1,6 | 1,9 | 1,3 | 1,5 | 1,8 | 2,1 | 1,4 | 1,7 | 2,0 | 2,3 |
| Гидравлическое сопротивление, кПа | 2,2 | 3,2 | 4,4 | 6,0 | 2,7 | 3,9 | 5,3 | 7,2 | 3,2 | 4,6 | 6,4 | 8,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 33,5 | 35,1 | 36,7 | 38,3 | 36,2 | 37,9 | 39,5 | 41,3 | 38,6 | 40,4 | 42,3 | 44,1 |
| Скорость теплоносителя в калорифере КСк 3-7, м/сек | 0,41 | 0,50 | 0,58 | 0,68 | 0,46 | 0,55 | 0,64 | 0,74 | 0,50 | 0,60 | 0,70 | 0,81 |
| Тепловая мощность воздухонагревателя, кВт | 26 | 31 | 37 | 43 | 29 | 35 | 41 | 47 | 31 | 38 | 44 | 51 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 2900 | 3150 | 3400 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Массовая скорость воздуха в потоке, кг/м²•с | 3,17 | 3,29 | 3,42 | 3,56 | 3,44 | 3,57 | 3,71 | 3,86 | 3,71 | 3,85 | 4,01 | 4,17 |
| Сопротивление по воздуху, Па | 50 | 54 | 57 | 62 | 58 | 62 | 67 | 72 | 67 | 72 | 77 | 83 |
| t воздуха на выходе из калорифера КСк 3-7, °С | 30 | 25 | 20 | 15 | 29 | 24 | 19 | 14 | 28 | 23 | 18 | 13 |
| Объем теплоносителя для нагрева, м³/ч | 1,0 | 1,2 | 1,4 | 1,6 | 1,1 | 1,3 | 1,5 | 1,7 | 1,2 | 1,4 | 1,6 | 1,8 |
| Гидравлическое сопротивление, кПа | 1,5 | 2,2 | 3,1 | 4,3 | 1,6 | 2,5 | 3,5 | 4,8 | 1,8 | 2,7 | 3,9 | 5,3 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 40,4 | 42,5 | 44,5 | 46,5 | 42,3 | 44,4 | 46,6 | 48,6 | 44,1 | 46,3 | 48,5 | 50,7 |
| Скорость горячей воды в трубках, м/сек | 0,34 | 0,41 | 0,49 | 0,57 | 0,36 | 0,43 | 0,52 | 0,61 | 0,38 | 0,46 | 0,54 | 0,64 |
| Тепловая производительность, кВт | 32 | 39 | 46 | 54 | 34 | 41 | 49 | 57 | 36 | 43 | 52 | 60 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1550 | 1750 | 2000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 1,69 | 1,76 | 1,83 | 1,90 | 1,91 | 1,98 | 2,06 | 2,15 | 2,18 | 2,27 | 2,36 | 2,45 |
| Аэродинамическое сопротивление, Па | 16 | 17 | 18 | 20 | 20 | 21 | 23 | 25 | 25 | 27 | 29 | 31 |
| t воздуха на выходе из калорифера КСк 3-7, °С | 38 | 35 | 31 | 28 | 37 | 33 | 30 | 26 | 36 | 32 | 28 | 24 |
| Расход теплоносителя, м³/ч | 1,3 | 1,6 | 1,9 | 2,2 | 1,4 | 1,7 | 2,0 | 2,4 | 1,6 | 1,9 | 2,2 | 2,6 |
| Сопротивление по воде, кПа | 2,7 | 4,1 | 5,7 | 7,9 | 3,3 | 4,8 | 6,8 | 9,4 | 4,0 | 5,9 | 8,4 | 11,5 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 32,4 | 34,0 | 35,6 | 37,2 | 34,6 | 36,4 | 38,1 | 39,8 | 37,3 | 39,2 | 41,1 | 42,9 |
| Скорость теплоносителя в трубках, м/сек | 0,46 | 0,56 | 0,66 | 0,78 | 0,50 | 0,61 | 0,72 | 0,85 | 0,55 | 0,67 | 0,80 | 0,94 |
| Тепловой поток, кВт | 22 | 27 | 32 | 37 | 24 | 29 | 35 | 40 | 26 | 32 | 38 | 45 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 2500 | 3150 | 3400 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -30 | 0 | -10 | -20 | -25 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,73 | 2,83 | 2,95 | 3,07 | 3,44 | 3,57 | 3,71 | 3,86 | 3,71 | 3,85 | 4,01 | 4,09 |
| Аэродинамическое сопротивление, Па | 38 | 41 | 44 | 47 | 58 | 62 | 67 | 72 | 67 | 72 | 77 | 80 |
| Температура выходящего воздуха, °С | 28 | 24 | 19 | 14 | 26 | 21 | 16 | 12 | 25 | 20 | 15 | 13 |
| Расход теплоносителя, м³/ч | 0,9 | 1,2 | 1,4 | 1,6 | 1,1 | 1,3 | 1,6 | 1,9 | 1,2 | 1,4 | 1,7 | 1,8 |
| Гидравлическое сопротивление, кПа | 1,4 | 2,1 | 3,1 | 4,3 | 1,9 | 2,9 | 4,2 | 5,9 | 2,1 | 3,2 | 4,7 | 5,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,7 | 39,7 | 41,6 | 43,6 | 42,8 | 45,1 | 47,3 | 49,5 | 44,6 | 47,0 | 49,3 | 50,5 |
| Скорость теплоносителя, м/сек | 0,33 | 0,40 | 0,49 | 0,58 | 0,38 | 0,47 | 0,57 | 0,68 | 0,40 | 0,50 | 0,60 | 0,66 |
| Тепловая мощность калорифера КСк 3-7, кВт | 26 | 32 | 39 | 46 | 30 | 38 | 45 | 54 | 32 | 40 | 48 | 52 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Воздухонагреватель подобного типоразмера, но меньшей тепловой мощности представлен на странице: Двухрядный калорифер КСк 2-7. Если производительность по теплу недостаточна для выполнения технического задания или требуется нагреть несколько больший объем воздуха, следует обратиться к расчетам: Четырехрядный калорифер КСк 4-7. На странице сайта: Калорифер ТВВ 307 представлен воздухоподогреватель для холодного климата аналогичных типоразмеров с расчетами для температурных значений входящего воздуха ниже -30 градусов.
Гидравлическое и аэродинамическое сопротивление, коэффициент теплопередачи калорифера КСк 3 7

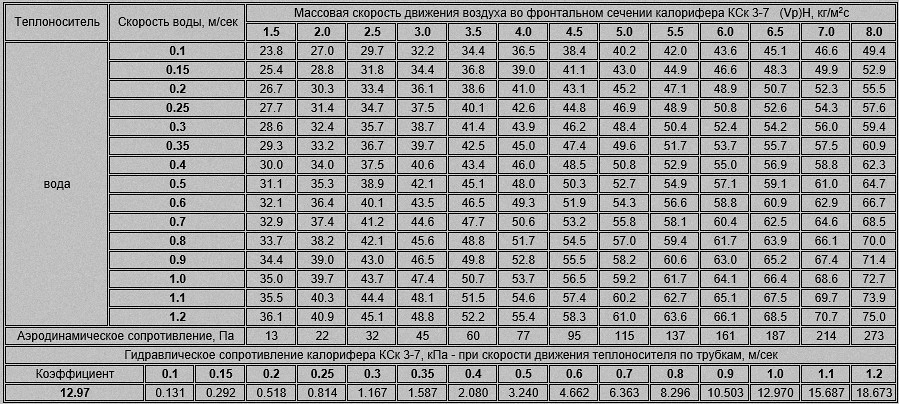

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 3-7 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
