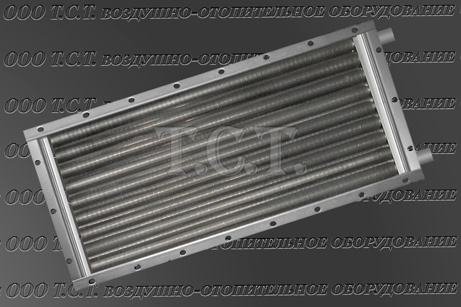

Калорифер КСк 2-4
Производство и сфера назначения водяного калорифера КСк 2-4
Калорифер КСк 2-4 водяной предназначен для подогрева воздуха в системах отопления и вентиляции помещений бытового, промышленного и общественного назначения. Производство калориферов КСк 2-4-02-ХЛ3 выполняется в соответствии с требованиями технических условий ТУ 4863-002-55613706-02 с последующей проверкой каждого воздухонагревателя на герметичность и прочность. Теплообменники предназначены для эксплуатации в условиях холодного (ХЛ) и умеренного (У) климата категории размещения 3 по ГОСТ 15150-69.
Устройство и технические характеристики калорифера КСк 2-4
Калорифер КСк 2-4 изготавливается из следующих основных составных частей: трубных решеток с вмонтированными нагревательными элементами с одной стороны и распределительными крышками с другой; двумя патрубками для подсоединения воздухонагревателя к подающему и обратному трубопроводам; боковых щитков для монтажа теплообменников в вентиляционную сеть. Теплопередающие элементы воздухонагревателя выполнены из стальных электросварных трубок наружным диаметром 16 мм с толщиной стенки 1.6 мм по ГОСТ 10704 или стальных бесшовных холоднодеформированных трубок диаметром 16 мм со стенкой 1.5 мм по ГОСТ 8734 и алюминиевого спирально-накатного оребрения.
Теплоноситель – горячая (перегретая) вода, по качеству и составу соответствующая ГОСТ 20995 с температурой не более 190°С и давлением не более 1.2 МПа. Два ряда нагревательных элементов, установленных по ходу движения воздушного потока в шахматной компоновке. Количество камер для прохода теплоносителя – четыре.
| Основные технические характеристики водяного воздухонагревателя КСк 2-4-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 4000 | 59 | 11.3 | 31 |
Площадь поверхности теплообмена воздухонагревателя КСк 2-4 – 11.3 м². Производительность по воздуху - 4000 м³/ч. Тепловая мощность калорифера - 59 кВт. Вес (масса) не более - 31 кг. Вместимость (емкость) воздухонагревателя – 3.2 литра. Габариты по контуру - 977 х 450 х 180 мм. Количество оребренных трубок с теплоносителем – 17 шт. Полная длина металлической трубки – 920 мм. Длина спирально-накатного алюминиевого оребрения – 880 мм. Диаметр патрубков для воды – 32 мм.

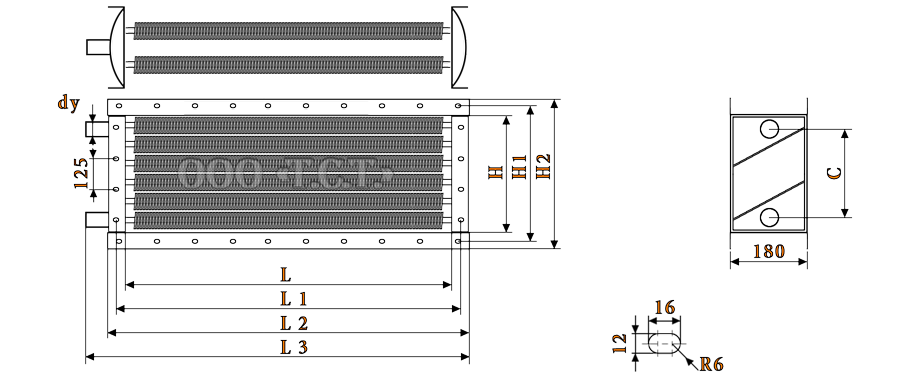

Габаритные и присоединительные размеры калорифера КСк 2-4
| Габаритные и присоединительные размеры оребренного теплообменника КСк 2-4, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 905 | 953 | 977 | 1025 | 378 | 426 | 450 | 305 | 32 |
Габаритные размеры воздухонагревателя КСк 2 4: L - 905 мм (длина трубок до решеток - внутренняя длина теплообменника), L1 - 953 мм (расстояние между монтажными отверстиями), L2 - 977 мм (полная длина калорифера КСк 2 4 - без патрубков), L3 - 1025 мм (полная длина отопительного модуля - с патрубками), H - 378 мм (внутренняя ширина водовоздушного нагревателя), H1 - 426 мм (расстояние между присоединительными отверстиями), H2 - 450 мм (полная ширина КСк 2 4), С - 305 мм (расстояние между патрубками - по центру), dy - диаметр условного прохода патрубков.
Расчетные рабочие параметры водяного калорифера типа КСк 2-4
| Технические данные калорифера КСк 2-4 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 2 | 0.905 | 0.337 | 11.3 | 0.00152 | 0.00101 | 0.00057 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 2 4 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -20 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 1500 до 4500 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м?/ч | 3000 | 4000 | 4500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м?*с) | 3,20 | 3,32 | 3,38 | 3,45 | 4,26 | 4,43 | 4,51 | 4,60 | 4,80 | 4,98 | 5,08 | 5,18 |
| Аэродинамическое сопротивление, Па | 36 | 38 | 39 | 41 | 60 | 65 | 67 | 69 | 75 | 80 | 83 | 86 |
| t воздуха на выходе из воздухонагревателя, °С | 35 | 29 | 25 | 22 | 31 | 24 | 21 | 18 | 29 | 22 | 19 | 16 |
| Расход теплоносителя, м?/ч | 0,4 | 0,5 | 0,5 | 0,6 | 0,5 | 0,6 | 0,6 | 0,7 | 0,6 | 0,6 | 0,7 | 0,7 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,6 | 0,6 | 0,7 | 0,6 | 0,8 | 0,9 | 1,0 | 0,7 | 0,9 | 1,1 | 1,2 |
| Коэффициент теплопередачи, Вт/(м?*град) | 40,0 | 41,6 | 42,3 | 43,1 | 46,0 | 47,8 | 48,7 | 49,6 | 48,7 | 50,6 | 51,5 | 52,5 |
| Скорость теплоносителя в калорифере КСк 2-4, м/сек | 0,22 | 0,25 | 0,27 | 0,29 | 0,26 | 0,30 | 0,32 | 0,34 | 0,28 | 0,32 | 0,34 | 0,37 |
| Производительность по теплу, кВт | 39 | 44 | 47 | 50 | 46 | 52 | 56 | 59 | 49 | 56 | 59 | 63 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м?/ч | 3000 | 3500 | 4000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м?*с) | 3,20 | 3,32 | 3,38 | 3,45 | 3,73 | 3,87 | 3,95 | 4,03 | 4,26 | 4,43 | 4,51 | 4,60 |
| Аэродинамическое сопротивление, Па | 36 | 38 | 39 | 41 | 47 | 51 | 52 | 54 | 60 | 65 | 67 | 69 |
| t воздуха на выходе из теплообменника, °С | 33 | 27 | 24 | 21 | 31 | 25 | 21 | 18 | 29 | 23 | 20 | 16 |
| Расход теплоносителя, м?/ч | 0,5 | 0,6 | 0,7 | 0,7 | 0,6 | 0,7 | 0,7 | 0,8 | 0,7 | 0,7 | 0,8 | 0,8 |
| Гидравлическое сопротивление, кПа | 0,7 | 0,9 | 1,0 | 1,2 | 0,8 | 1,1 | 1,3 | 1,4 | 1,0 | 1,3 | 1,5 | 1,7 |
| Коэффициент теплопередачи, Вт/(м?*град) | 41,6 | 43,2 | 44,1 | 44,9 | 44,8 | 46,6 | 47,5 | 48,4 | 47,8 | 49,7 | 50,7 | 51,6 |
| Скорость теплоносителя, м/сек | 0,28 | 0,32 | 0,34 | 0,36 | 0,30 | 0,35 | 0,37 | 0,40 | 0,33 | 0,38 | 0,40 | 0,43 |
| Производительность по теплу калорифера КСк 2-4, кВт | 37 | 42 | 45 | 48 | 40 | 47 | 50 | 53 | 44 | 50 | 54 | 57 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м3/час | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м?*с) | 2,67 | 2,77 | 2,82 | 2,88 | 3,20 | 3,32 | 3,38 | 3,45 | 3,73 | 3,87 | 3,95 | 4,03 |
| Аэродинамическое сопротивление, Па | 25 | 27 | 28 | 29 | 36 | 38 | 39 | 41 | 47 | 51 | 52 | 54 |
| t воздуха на выходе из воздухоподогревателя, °С | 35 | 29 | 26 | 23 | 32 | 26 | 23 | 20 | 30 | 24 | 21 | 17 |
| Расход теплоносителя в калорифере КСк 2-4, м?/ч | 0,6 | 0,7 | 0,8 | 0,8 | 0,7 | 0,8 | 0,9 | 1,0 | 0,8 | 0,9 | 1,0 | 1,0 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,2 | 1,4 | 1,6 | 1,1 | 1,5 | 1,8 | 2,0 | 1,4 | 1,8 | 2,1 | 2,4 |
| Коэффициент теплопередачи, Вт/(м?*град) | 39,7 | 41,3 | 42,1 | 42,9 | 43,4 | 45,2 | 46,0 | 46,9 | 46,9 | 48,7 | 49,6 | 50,6 |
| Скорость теплоносителя, м/сек | 0,32 | 0,37 | 0,39 | 0,42 | 0,35 | 0,41 | 0,44 | 0,47 | 0,39 | 0,45 | 0,48 | 0,52 |
| Тепловой поток, кВт | 32 | 37 | 40 | 43 | 36 | 41 | 44 | 47 | 39 | 45 | 49 | 52 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м?/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м?*с) | 2,67 | 2,77 | 2,82 | 2,88 | 3,20 | 3,32 | 3,38 | 3,45 | 3,73 | 3,87 | 3,95 | 4,03 |
| Аэродинамическое сопротивление КСк 2-4, Па | 25 | 27 | 28 | 29 | 36 | 38 | 39 | 41 | 47 | 51 | 52 | 54 |
| Температура воздуха на выходе из калорифера, °С | 34 | 28 | 25 | 23 | 32 | 26 | 23 | 20 | 30 | 24 | 20 | 17 |
| Расход горячей воды, м?/ч | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,0 | 1,1 | 1,2 | 1,0 | 1,1 | 1,2 | 1,3 |
| Гидравлическое сопротивление, кПа | 1,4 | 2,0 | 2,3 | 2,6 | 1,8 | 2,5 | 2,8 | 3,2 | 2,2 | 3,0 | 3,4 | 4,0 |
| Коэффициент теплопередачи, Вт/(м?*град) | 41,3 | 43,0 | 43,9 | 44,7 | 45,1 | 47,0 | 48,0 | 48,9 | 48,6 | 50,7 | 51,7 | 52,7 |
| Скорость теплоносителя в трубках, м/сек | 0,40 | 0,46 | 0,50 | 0,53 | 0,45 | 0,52 | 0,56 | 0,60 | 0,49 | 0,57 | 0,61 | 0,65 |
| Тепловая мощность, кВт | 32 | 37 | 39 | 42 | 35 | 41 | 44 | 47 | 39 | 45 | 48 | 52 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м?/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м?*с) | 2,67 | 2,77 | 2,82 | 2,88 | 3,20 | 3,32 | 3,38 | 3,45 | 3,73 | 3,87 | 3,95 | 4,03 |
| Аэродинамическое сопротивление, Па | 25 | 27 | 28 | 29 | 36 | 38 | 39 | 41 | 47 | 51 | 52 | 54 |
| t воздуха на выходе из теплообменника, °С | 34 | 28 | 25 | 23 | 32 | 26 | 23 | 20 | 30 | 24 | 20 | 17 |
| Расход теплоносителя калорифером КСк 2-4, м?/ч | 1,1 | 1,3 | 1,4 | 1,5 | 1,2 | 1,4 | 1,5 | 1,6 | 1,3 | 1,5 | 1,7 | 1,8 |
| Гидравлическое сопротивление, кПа | 2,8 | 3,8 | 4,4 | 5,1 | 3,4 | 4,8 | 5,5 | 6,3 | 4,2 | 5,7 | 6,6 | 7,7 |
| Коэффициент теплопередачи, Вт/(м?*град) | 43,7 | 45,5 | 46,5 | 47,4 | 47,7 | 49,8 | 50,8 | 51,8 | 51,5 | 53,7 | 54,7 | 55,9 |
| Скорость теплоносителя, м/сек | 0,55 | 0,64 | 0,69 | 0,74 | 0,61 | 0,72 | 0,78 | 0,83 | 0,68 | 0,79 | 0,85 | 0,91 |
| Производительность по теплу, кВт | 31 | 37 | 39 | 42 | 35 | 41 | 44 | 47 | 38 | 45 | 48 | 52 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк2-4 воздуха, м?/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/(м?*с) | 2,67 | 2,77 | 2,82 | 2,88 | 3,20 | 3,32 | 3,38 | 3,45 | 3,73 | 3,87 | 3,95 | 4,03 |
| Аэродинамические потери, Па | 25 | 27 | 28 | 29 | 36 | 38 | 39 | 41 | 47 | 51 | 52 | 54 |
| Температура выходящего нагретого воздуха, °С | 30 | 27 | 21 | 18 | 27 | 21 | 19 | 15 | 26 | 19 | 16 | 13 |
| Объем используемого теплоносителя, м?/ч | 0,7 | 0,8 | 0,9 | 1,0 | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,0 | 1,1 | 1,2 |
| Гидравлические потери, кПа | 1,0 | 1,5 | 1,7 | 2,0 | 1,3 | 1,8 | 2,2 | 2,5 | 1,6 | 2,2 | 2,6 | 3,0 |
| Коэффициент теплопередачи, Вт/(м?*град) | 40,2 | 42,0 | 42,9 | 43,8 | 43,9 | 45,9 | 46,9 | 47,8 | 47,4 | 49,5 | 50,5 | 51,6 |
| Скорость теплоносителя, м/сек | 0,34 | 0,40 | 0,44 | 0,47 | 0,38 | 0,45 | 0,49 | 0,52 | 0,42 | 0,49 | 0,53 | 0,58 |
| Тепловая мощность воздухонагревателя, кВт | 27 | 32 | 35 | 38 | 30 | 36 | 39 | 42 | 33 | 39 | 43 | 46 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м?/ч | 2500 | 3000 | 3500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/(м?*с) | 2,67 | 2,77 | 2,82 | 2,88 | 3,20 | 3,32 | 3,38 | 3,45 | 3,73 | 3,87 | 3,95 | 4,03 |
| Воздушное сопротивление калорифера КСк 2 4, Па | 25 | 27 | 28 | 29 | 36 | 38 | 39 | 41 | 47 | 51 | 52 | 54 |
| t нагретого воздуха на выходе из теплообменника, °С | 32 | 26 | 23 | 20 | 29 | 23 | 20 | 17 | 27 | 21 | 18 | 15 |
| Расход теплоносителя, м?/ч | 1,0 | 1,2 | 1,3 | 1,4 | 1,1 | 1,3 | 1,4 | 1,5 | 1,2 | 1,4 | 1,6 | 1,7 |
| Сопротивление по воде, кПа | 2,4 | 3,3 | 3,8 | 4,5 | 2,9 | 4,1 | 4,8 | 5,6 | 3,6 | 5,0 | 5,8 | 6,7 |
| Коэффициент теплопередачи, Вт/(м?*град) | 43,1 | 45,0 | 45,9 | 46,9 | 47,1 | 49,2 | 50,2 | 51,3 | 50,8 | 53,0 | 54,1 | 55,3 |
| Скорость теплоносителя в трубках, м/сек | 0,51 | 0,60 | 0,65 | 0,70 | 0,57 | 0,67 | 0,72 | 0,78 | 0,62 | 0,74 | 0,80 | 0,86 |
| Производительность по теплу, кВт | 29 | 34 | 37 | 40 | 32 | 38 | 41 | 44 | 36 | 42 | 45 | 49 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м?/ч | 2000 | 2500 | 3000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м?*с) | 2,13 | 2,21 | 2,26 | 2,30 | 2,67 | 2,77 | 2,82 | 2,88 | 3,20 | 3,32 | 3,38 | 3,45 |
| Воздушное сопротивление, Па | 17 | 18 | 19 | 20 | 25 | 27 | 28 | 29 | 36 | 38 | 39 | 41 |
| Температура воздуха на выходе из КСк 2-4, °С | 30 | 24 | 22 | 19 | 27 | 21 | 19 | 16 | 25 | 19 | 16 | 13 |
| Объем потребляемого теплоносителя, м?/ч | 0,6 | 0,7 | 0,7 | 0,8 | 0,7 | 0,7 | 0,8 | 0,9 | 0,7 | 0,8 | 0,9 | 1,0 |
| Гидравлические потери калорифера КСк 2-4, кПа | 0,6 | 0,9 | 1,1 | 1,3 | 0,9 | 1,3 | 1,5 | 1,8 | 1,1 | 1,6 | 1,9 | 2,2 |
| Коэффициент теплопередачи, Вт/(м?*град) | 35,5 | 37,1 | 38,0 | 38,8 | 39,6 | 41,4 | 42,3 | 43,3 | 43,3 | 45,3 | 46,3 | 47,3 |
| Скорость теплоносителя, м/сек | 0,27 | 0,33 | 0,35 | 0,38 | 0,31 | 0,37 | 0,41 | 0,44 | 0,35 | 0,42 | 0,45 | 0,49 |
| Тепловая производительность, кВт | 22 | 26 | 28 | 31 | 25 | 30 | 33 | 35 | 28 | 33 | 36 | 39 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м?/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/(м?*с) | 2,13 | 2,21 | 2,26 | 2,30 | 2,67 | 2,77 | 2,82 | 2,88 | 3,20 | 3,32 | 3,38 | 3,45 |
| Аэродинамическое сопротивление, Па | 17 | 18 | 19 | 20 | 25 | 27 | 28 | 29 | 36 | 38 | 39 | 41 |
| t воздуха на выходе из воздухоподогревателя, °С | 31 | 26 | 24 | 21 | 29 | 23 | 21 | 18 | 27 | 21 | 18 | 15 |
| Расход теплоносителя, м?/ч | 1,0 | 1,2 | 1,3 | 1,4 | 1,2 | 1,4 | 1,5 | 1,6 | 1,3 | 1,6 | 1,7 | 1,8 |
| Гидравлическое сопротивление, кПа | 2,3 | 3,4 | 4,0 | 4,6 | 3,1 | 4,5 | 5,2 | 6,2 | 3,9 | 5,6 | 6,6 | 7,7 |
| Коэффициент теплопередачи, Вт/(м?*град) | 39,5 | 41,3 | 42,3 | 43,2 | 44,1 | 46,2 | 47,2 | 48,2 | 48,2 | 50,5 | 51,6 | 52,7 |
| Скорость теплоносителя в калорифере КСк 2-4, м/сек | 0,51 | 0,61 | 0,66 | 0,71 | 0,58 | 0,70 | 0,76 | 0,82 | 0,65 | 0,78 | 0,85 | 0,92 |
| Тепловая мощность воздухонагревателя, кВт | 23 | 28 | 30 | 33 | 27 | 32 | 35 | 38 | 30 | 36 | 39 | 42 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м?/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м?*с) | 1,60 | 1,66 | 1,69 | 1,73 | 2,13 | 2,21 | 2,26 | 2,30 | 2,67 | 2,77 | 2,82 | 2,88 |
| Сопротивление по воздуху, Па | 10 | 11 | 11 | 12 | 17 | 18 | 19 | 20 | 25 | 27 | 28 | 29 |
| t воздуха на выходе из калорифера КСк 2-4, °С | 30 | 25 | 23 | 20 | 27 | 22 | 19 | 16 | 25 | 19 | 16 | 13 |
| Объем теплоносителя для нагрева, м?/ч | 0,5 | 0,6 | 0,6 | 0,7 | 0,6 | 0,7 | 0,8 | 0,8 | 0,7 | 0,8 | 0,9 | 0,9 |
| Гидравлическое сопротивление, кПа | 0,5 | 0,7 | 0,9 | 1,1 | 0,7 | 1,1 | 1,3 | 1,5 | 1,0 | 1,4 | 1,7 | 2,1 |
| Коэффициент теплопередачи, Вт/(м?*град) | 31,0 | 32,6 | 33,3 | 34,1 | 35,8 | 37,5 | 38,4 | 39,3 | 39,9 | 41,9 | 42,8 | 43,8 |
| Скорость горячей воды в трубках, м/сек | 0,24 | 0,29 | 0,32 | 0,34 | 0,29 | 0,35 | 0,38 | 0,41 | 0,33 | 0,40 | 0,44 | 0,47 |
| Тепловая производительность, кВт | 17 | 20 | 22 | 24 | 20 | 24 | 26 | 29 | 23 | 28 | 30 | 33 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м?/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -5 | -10 | -15 | +5 | 0 | -5 | -10 |
| Скорость воздуха в фронтальном сечении, кг/(м?*с) | 2,13 | 2,21 | 2,26 | 2,30 | 2,67 | 2,72 | 2,77 | 2,82 | 3,14 | 3,20 | 3,26 | 3,32 |
| Аэродинамическое сопротивление, Па | 17 | 18 | 19 | 20 | 25 | 26 | 27 | 28 | 35 | 36 | 37 | 38 |
| t воздуха на выходе из калорифера КСк 2-4, °С | 29 | 24 | 22 | 19 | 27 | 24 | 21 | 18 | 28 | 25 | 22 | 19 |
| Расход теплоносителя, м?/ч | 1,2 | 1,5 | 1,6 | 1,8 | 1,4 | 1,6 | 1,7 | 1,9 | 1,4 | 1,6 | 1,8 | 1,9 |
| Сопротивление по воде, кПа | 3,4 | 5,1 | 6,2 | 7,3 | 4,6 | 5,7 | 6,8 | 8,1 | 4,6 | 5,8 | 7,1 | 8,5 |
| Коэффициент теплопередачи, Вт/(м?*град) | 40,8 | 42,9 | 43,9 | 44,9 | 45,6 | 46,8 | 47,9 | 49,0 | 48,6 | 49,9 | 51,2 | 52,4 |
| Скорость теплоносителя в трубках, м/сек | 0,61 | 0,75 | 0,82 | 0,89 | 0,71 | 0,79 | 0,86 | 0,94 | 0,71 | 0,80 | 0,88 | 0,96 |
| Тепловой поток, кВт | 21 | 26 | 28 | 31 | 25 | 27 | 30 | 33 | 25 | 27 | 30 | 33 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м?/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/(м?*с) | 1,60 | 1,66 | 1,69 | 1,73 | 2,13 | 2,21 | 2,26 | 2,30 | 2,67 | 2,77 | 2,82 | 2,88 |
| Аэродинамическое сопротивление, Па | 10 | 11 | 11 | 12 | 17 | 18 | 19 | 20 | 25 | 27 | 28 | 29 |
| Температура выходящего воздуха, °С | 27 | 22 | 20 | 17 | 24 | 19 | 16 | 14 | 22 | 16 | 14 | 12 |
| Расход теплоносителя, м?/ч | 0,5 | 0,6 | 0,7 | 0,8 | 0,6 | 0,8 | 0,9 | 1,0 | 0,7 | 0,9 | 1,0 | 1,1 |
| Гидравлическое сопротивление, кПа | 0,6 | 0,9 | 1,1 | 1,3 | 0,8 | 1,3 | 1,6 | 1,9 | 1,1 | 1,7 | 2,1 | 2,5 |
| Коэффициент теплопередачи, Вт/(м?*град) | 31,4 | 33,1 | 33,9 | 34,7 | 36,2 | 38,1 | 39,1 | 40,0 | 40,4 | 42,5 | 43,6 | 44,6 |
| Скорость теплоносителя, м/сек | 0,25 | 0,31 | 0,35 | 0,38 | 0,30 | 0,38 | 0,42 | 0,46 | 0,35 | 0,43 | 0,48 | 0,52 |
| Тепловая мощность калорифера КСк 2-4, кВт | 15 | 18 | 20 | 22 | 18 | 22 | 24 | 26 | 20 | 25 | 28 | 30 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Калориферы подобного типоразмера, но большей тепловой мощности представлены на страницах: Трехрядный воздухонагреватель КСк 3-4 и Четырехрядный воздухонагреватель КСк 4-4. Расчет произведен для температурных значений входящего воздуха до -30 градусов.
Аэродинамическое и гидравлическое сопротивление, коэффициент теплопередачи калорифера КСк 2 4

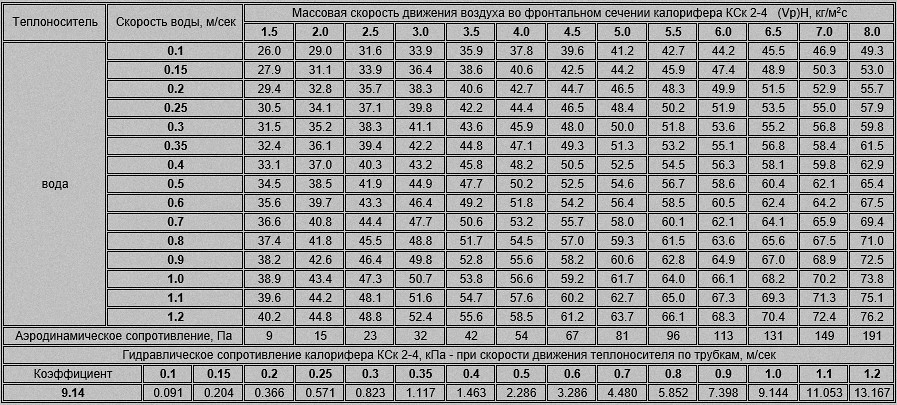

Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 2-4 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
