Калорифер КПСк 4-3

Паровые калориферы

ПРОИЗВОДСТВО И СФЕРА НАЗНАЧЕНИЯ ПАРОВОГО КАЛОРИФЕРА КПСК 4-3

Калорифер КПСк 4-3 паровой – рекуперативный теплообменник поверхностного типа. Воздухонагреватели КП-Ск 4-3 монтируются в вентиляционные приточные системы, служат для нагрева рециркуляционного воздуха в составе отопительных агрегатов, устанавливаются в сушильные камеры деревообрабатывающих цехов и сельскохозяйственных комплексов. Производство калориферов КПСк 4-3 осуществляется согласно требованиям технической документации ТУ 4863-002-55613706-02 с обязательной проверкой на герметичность и прочностность. Теплообменники эксплуатируются в условиях умеренного (У) климата категории размещения 3 по ГОСТ 15150.
Купить калориферы КПСк 4-3 02У3 Вы можете, отправив в адрес нашего предприятия заявку на электронную почту zao_tst@mail.ru с указанием наименования и количества требуемого оборудования. В выставленном коммерческом предложении или документе на оплату будут представлены продажная цена парового биметаллического воздухоподогревателя, наличие или сроки его изготовления и условия поставки.

КОМПЛЕКТАЦИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАЛОРИФЕРА КПСК 4-3

В конструктивном отношении промышленный калорифер КП-Ск 4-3 состоит из теплообменных элементов, коллекторных крышек, приваренных к трубным решеткам, съемных монтажных щитков. Распределительно-сборные крышки имеют патрубки для подвода пара и отвода конденсата. Теплообменные элементы представляют собой стальные электросварные (по ГОСТ 10704-91) или бесшовные (по ГОСТ 8734-75) трубки диаметром 16х1.5 мм со спирально-накатным алюминиевым оребрением.
Производство паровоздушных теплообменников типа КПСк

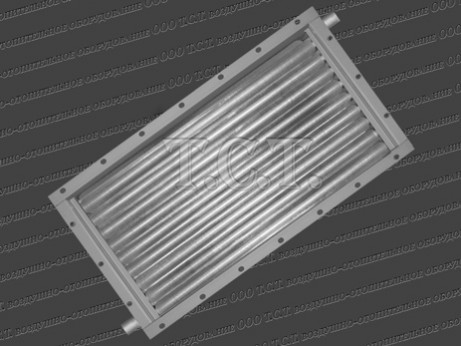

Паровой воздухонагреватель КПСк 4-3
Греющая среда - сухой насыщенный или перегретый пар с параметрами по температуре до 190°С, по давлению – не более 1.2 МПа. Калориферы КПСк 4 3 по теплоносителю выполнены в одноходовом исполнении, по направлению движения воздушного потока – с четырьмя рядами теплообменных трубок. Процесс теплообмена между греющей средой – паром и нагреваемой – воздухом происходит через ребристую поверхность биметаллических трубок.
Основные технические характеристики парового воздухонагревателя КПСк 4-3-02-У3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
3150
80
19.5
44
Внешние габаритные размеры по контуру – 852 х 450 х 180 мм. Масса (не более) – 44 кг. Количество теплопередающих трубок – 34 шт. Диаметр патрубков – 32 мм. Производительность по воздуху - 3150 м³/ч. Тепловая мощность калорифера КПСк 4-3 – 80 кВт. Площадь поверхности теплообмена – 19.5 м². Емкость воздухонагревателя – 0.00528 м³.
Стоимость парового калорифера КПСк 4 3 составляет 9534 рубля с учетом НДС на теплообменник с электросварными трубками, цена с комплектацией бесшовными цельнотянутыми элементами - 13824 рубля. На последней странице сайта представлен прайс-лист с актуальными ценами на все модели калориферов этой линейки. В зависимости от объема покупки воздухонагревателей КПСк предоставляются скидки.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КАЛОРИФЕРА КПСК 4-3

Технические характеристики калорифера КП-Ск 4-3 парового
Габаритные и присоединительные размеры парового теплообменника КП-4-3-Ск, мм
HH 1H 2H 3BB 1B 2Cdy
78082885290037842645030550
H - внутренняя высота теплообменника – до решеток, H1 - расстояние между монтажными отверстиями по высоте, H2 – внешняя высота - без патрубков, H3 - внешняя высота с учетом одного патрубка, B - внутренняя ширина парового нагревателя, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина паровоздушного калорифера КПСк 4-3, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.
Доставка до потребителей приобретенных калориферов КПСк 4-3 осуществляется, как на условиях самовывоза, так и автотранспортом нашего предприятия. Широко практикуется отправка оборудования транспортно-экспедиционными компаниями, при этом до местных терминалов транспортных компаний паровоздушные нагреватели довозятся бесплатно.

РАБОЧИЕ РАСЧЕТНЫЕ ПАРАМЕТРЫ ПАРОВОЗДУШНОГО КАЛОРИФЕРА ТИПА КПСК 4-3

Технические данные калорифера КПСк 4-3 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
140.7800.29019.50.002240.00221
0.00451

КОЭФФИЦИЕНТ ТЕПЛОПЕРЕДАЧИ И АЭРОДИНАМИЧЕСКОЕ СОПРОТИВЛЕНИЕ ПАРОВОГО КАЛОРИФЕРА КПСК 4 3

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 4-3 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.
Воздухонагреватель КП 4-3 Ск
Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1.5
2.0
2.5
3.0
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
8.0
Коэффициент теплопередачи, (Вт/(м²•°С)
31.94
36.63
40.73
44.43
47.81
50.95
53.88
56.65
59.29
61.79
64.19
66.50
70.86
Аэродинамическое сопротивление, Па
18
31
46
65
86
110
136
165
196
230
267
306
390
Купить калорифер КПСк 4-3 Вы также можете, обратившись к нам по адресу: Кемеровская область, г. Киселевск, ул. Юргинская, 1. Продажа паровых биметаллических калориферов этой серии осуществляется по безналичному расчету на основании выставленного покупателю документа для оплаты. Актуальность цены вы можете посмотреть на странице сайта: Контакты/Прайс (крайняя правая кнопка верхнего меню).

ПОТРЕБЛЕНИЕ НАСЫЩЕННОГО ПАРА ПРИ ЭКСПЛУАТАЦИИ КАЛОРИФЕРА КПСК 4 3

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 4-3. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 3000 до 6000 метров кубических в час, температура и давление используемого теплоносителя - от 80°C (0.05 МПа) до 165°C (0.7 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0.05
Температура пара, °C
81.3
Производительность по воздуху, м³/ч
3000
4500
6000
t входящего в калорифер КПСк4 3 воздуха, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
49
44
40
35
42
37
32
26
38
32
26
20
Массовая скорость в фронтальном сечении, кг/м²•с
3,41
3,50
3,58
3,68
5,17
5,31
5,45
5,61
6,94
7,14
7,35
7,57
Аэродинамическое сопротивление нагревателя, Па
82
86
89
94
175
184
193
204
301
317
334
352
Коэффициент теплопередачи, Вт/(м²•°C)
47,2
47,8
48,3
49,0
57,6
58,3
59,0
59,9
66,2
67,1
68,0
69,0
Расход теплоносителя, кг/час
76
88
98
111
101
115
130
146
122
139
157
176
Производительность по теплу, кВт
49
56
63
71
65
74
83
93
78
89
101
113
Давление насыщенного пара, МПа
0.07
Температура теплоносителя, °C
89.9
Объем нагреваемого воздуха, м³/ч
3000
4500
6000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура воздуха на выходе, °C
54
50
45
40
47
42
36
31
42
36
30
24
Массовая скорость в фронтальном сечении, кг/м²•с
3,38
3,46
3,55
3,65
5,13
5,26
5,41
5,56
6,90
7,09
7,29
7,51
Аэродинамическое сопротивление, Па
80
84
88
92
173
181
191
200
297
313
329
348
Коэффициент теплопередачи, Вт/(м²•°C)
47,0
47,5
48,1
48,8
57,3
58,0
58,8
59,6
66,0
66,9
67,8
68,8
Расход пара, кг/час
85
96
107
120
112
126
142
157
135
153
172
191
Тепловой поток парового калорифера КПСк 4-3, кВт
54
61
68
76
71
80
90
100
86
97
109
121
Давление насыщенного пара, МПа
0.1
Температура пара, °C
99.6
Производительность по воздуху, м³/ч
3000
4500
6000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
60
56
51
46
52
47
42
36
47
41
35
29
Массовая скорость в фронтальном сечении, кг/м²•с
3,35
3,43
3,51
3,61
5,09
5,22
5,35
5,51
6,84
7,03
7,23
7,44
Аэродинамическое сопротивление, Па
79
82
86
91
170
178
187
197
293
308
324
342
Коэффициент теплопередачи, Вт/(м²•°C)
46,8
47,3
47,9
48,5
57,1
57,8
58,5
59,3
65,8
66,6
67,5
68,5
Расход пара калорифером КПСк 4-3, кг/час
95
105
117
130
125
140
154
171
151
169
187
207
Тепловая производительность (мощность), кВт
59
66
74
81
78
88
97
107
94
106
118
130
Давление насыщенного пара, МПа
0.2
Температура теплоносителя, °C
120.2
Производительность по воздуху, м³/ч
3000
4500
6000
Температура воздуха на входе в КП-4-3-Ск, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура воздуха на выходе, °C
73
69
64
59
63
58
53
47
57
51
45
39
Массовая скорость в фронтальном сечении, кг/м²•с
3,28
3,35
3,44
3,53
4,99
5,12
5,25
5,40
6,73
6,91
7,10
7,31
Сопротивление по воздуху, Па
76
79
83
87
165
172
181
190
284
298
314
331
Коэффициент теплопередачи, Вт/(м²•°C)
46,3
46,8
47,4
48,0
56,6
57,3
58,0
58,8
65,2
66,1
67,0
67,9
Расход теплоносителя, кг/час
115
126
139
152
153
168
184
201
184
203
223
243
Мощность по теплу парового нагревателя, кВт
71
77
85
93
94
103
112
123
113
124
136
148
Давление насыщенного пара, МПа
0.3
Температура пара, °C
133.5
Объем проходящего воздуха, м³/ч
3000
4500
6000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
82
77
72
68
71
66
60
55
64
58
52
46
Массовая скорость в фронтальном сечении, кг/м²•с
3,23
3,31
3,39
3,47
4,93
5,05
5,19
5,33
6,65
6,83
7,02
7,22
Воздушное сопротивление, Па
74
77
81
85
161
168
177
185
278
292
307
323
Коэффициент теплопередачи КПСк 4-3, Вт/(м²•°C)
46,0
46,5
47,1
47,6
56,3
56,9
57,7
58,4
64,9
65,7
66,6
67,5
Расход пара, кг/час
129
141
154
166
171
186
203
219
206
226
246
266
Тепловая производительность, кВт
77
85
92
99
103
112
122
132
124
136
148
160
Давление насыщенного пара, МПа
0.7
Температура пара, °C
165.0
Объем проходящего через КП 4-3 Ск воздуха, м³/ч
3000
4500
6000
Температура воздуха на входе в калорифер, °C
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
t нагретого воздуха на выходе, °C
102
97
93
88
104
99
94
89
102
97
91
85
Массовая скорость в фронтальном сечении, кг/м²•с
3,13
3,20
3,28
3,36
4,47
4,57
4,68
4,79
5,89
6,03
6,17
6,33
Аэродинамическое сопротивление нагревателя, Па
70
73
76
79
134
140
146
152
223
232
243
254
Коэффициент теплопередачи, Вт/(м²•°C)
45,3
45,8
46,3
46,9
53,7
54,3
54,9
55,5
61,3
61,9
62,6
63,4
Расход пара воздухонагревателем, кг/час
163
176
189
202
170
185
201
217
188
206
225
244
Тепловой поток (мощность), кВт
94
101
108
116
98
106
115
124
108
118
129
140
Теплотехнические расчеты и описание паровых воздухоподогревателей подобного типоразмера, но меньшей тепловой мощности представлены на страницах сайта: Трехрядный калорифер КПСк 3-3 и Двухрядный калорифер КПСк 2-3.
Для уточнения технических характеристик или условий покупки паровых приточных калориферов КПСк 4-3, Вы можете связаться с нами по телефонам: +7(3846) 682324 (пн.-пт. 9:00-17:00); 8-961-737-83-14 (технические вопросы); 8-904-968-14-88 (отдел продаж). Заказать прайс-лист на все номера теплообменников КПСк (цена указана с учетом НДС) можно по электронной почте E-mail: zao_tst@mail.ru. Предприятие ООО Т.С.Т. – производство и продажа отопительного оборудования. г. Новосибирск, ул. Широкая, дом 1 А, офис 207/1. Осуществляется доставка транспортными компаниями в города: Новочеркасск, Северск, Майкоп, Хасавюрт, Дзержинск и др.
