Калорифер КПСк 4-2

Паровые калориферы

ПРОИЗВОДСТВО И СФЕРА НАЗНАЧЕНИЯ ПАРОВОГО КАЛОРИФЕРА КПСК 4-2

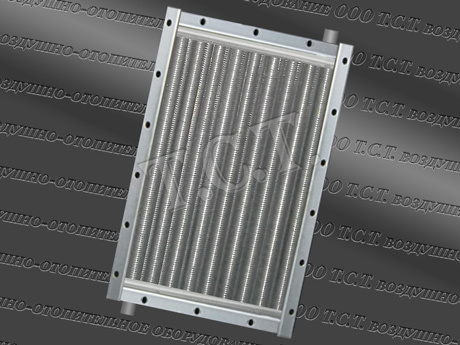

Калорифер КПСк 4-2 паровой – рекуперативный теплообменник поверхностного типа, предназначенный для нагрева приточного и рециркуляционного воздуха в вентиляционно-отопительных установках и сушильных камерах. Изготовление калориферов КПСк 4-2 осуществляется в соответствии с действующей технической документацией ТУ 4863-002-55613706-02 с проведением приемо-сдаточных испытаний каждого нагревателя. Теплообменники применяются для эксплуатации в макроклиматических районах с умеренным климатом категории размещения 3 по ГОСТ 15150-69.
Купить калориферы КПСк 4-2 02У3 Вы можете, отправив в адрес нашего предприятия заявку на электронную почту zao_tst@mail.ru с указанием наименования и количества требуемого оборудования. В выставленном коммерческом предложении или документе на оплату будут представлены продажная цена парового биметаллического воздухоподогревателя, наличие или сроки его изготовления и условия поставки.

КОМПЛЕКТАЦИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАЛОРИФЕРА КПСК 4-2

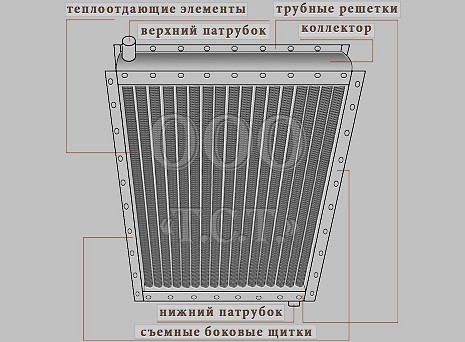

Конструктивно калорифер КПСк 4-2 состоит из группы теплопередающих элементов, собранных в трубные решетки, распределительного и сборного коллекторов, присоединительных патрубков, боковых монтажных щитков. Теплопередающие элементы состоят из металлических (электросварных ГОСТ 10704 или цельнотянутых ГОСТ 8734) трубок диаметром 16х1.5 мм и алюминиевого спирально-накатного оребрения.
Производство паровоздушных теплообменников типа КПСк
Паровой воздухонагреватель КПСк 4-2
Греющая среда - сухой насыщенный или перегретый пар с параметрами по температуре до 190°С, по давлению – не более 1.2 МПа. Калориферы КПСк 4 2 по теплоносителю выполнены в одноходовом исполнении, по направлению движения воздушного потока – с четырьмя рядами теплообменных трубок. Процесс теплообмена между греющей средой – паром и нагреваемой – воздухом происходит через ребристую поверхность биметаллических трубок.
Основные технические характеристики парового воздухонагревателя КПСк 4-2-02-У3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
2500
68
16.4
38
Внешние габаритные размеры по контуру – 727 х 450 х 180 мм. Масса (не более) – 38 кг. Количество теплопередающих трубок – 34 шт. Диаметр патрубков – 32 мм. Производительность по воздуху - 2500 м³/ч. Тепловая мощность калорифера КПСк 4-2 – 68 кВт. Площадь поверхности теплообмена – 16.4 м². Емкость воздухонагревателя – 0.00471 м³.
Стоимость парового калорифера КПСк 4 2 составляет 8406 рублей с учетом НДС на теплообменник с электросварными трубками, цена с комплектацией бесшовными цельнотянутыми элементами - 12188 рублей. На последней странице сайта представлен прайс-лист с актуальными ценами на все модели калориферов этой линейки. В зависимости от объема покупки воздухонагревателей КПСк предоставляются скидки.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КАЛОРИФЕРА КПСК 4-2

Технические характеристики калорифера КП-Ск 4-2 парового
Габаритные и присоединительные размеры парового теплообменника КП-4-2-Ск, мм
HH 1H 2H 3BB 1B 2Cdy
65570372777537842645030550
H - внутренняя высота теплообменника – до решеток, H1 - расстояние между монтажными отверстиями по высоте, H2 – внешняя высота - без патрубков, H3 - внешняя высота с учетом одного патрубка, B - внутренняя ширина парового нагревателя, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина паровоздушного калорифера КПСк 4-2, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.
Доставка до потребителей приобретенных калориферов КПСк 4-2 осуществляется, как на условиях самовывоза, так и автотранспортом нашего предприятия. Широко практикуется отправка оборудования транспортно-экспедиционными компаниями, при этом до местных терминалов транспортных компаний паровоздушные нагреватели довозятся бесплатно.

РАБОЧИЕ РАСЧЕТНЫЕ ПАРАМЕТРЫ ПАРОВОЗДУШНОГО КАЛОРИФЕРА ТИПА КПСК 4-2

Технические данные калорифера КПСк 4-2 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
140.6550.24416.40.002240.00221
0.00451

КОЭФФИЦИЕНТ ТЕПЛОПЕРЕДАЧИ И АЭРОДИНАМИЧЕСКОЕ СОПРОТИВЛЕНИЕ ПАРОВОГО КАЛОРИФЕРА КПСК 4 2

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 4-2 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.
Воздухонагреватель КП 4-2 Ск
Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1.5
2.0
2.5
3.0
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
8.0
Коэффициент теплопередачи, (Вт/(м²•°С)
32.14
36.86
40.99
44.70
48.11
51.27
54.22
57.01
59.66
62.18
64.59
66.91
71.30
Аэродинамическое сопротивление, Па
18
31
46
65
86
110
136
165
196
230
267
306
390
Купить калорифер КПСк 4-2 Вы также можете, обратившись к нам по адресу: Кемеровская область, г. Киселевск, ул. Юргинская, 1. Продажа паровых биметаллических калориферов этой серии осуществляется по безналичному расчету на основании выставленного покупателю документа для оплаты. Актуальность цены вы можете посмотреть на странице сайта: Контакты/Прайс (крайняя правая кнопка верхнего меню).

ПОТРЕБЛЕНИЕ НАСЫЩЕННОГО ПАРА ПРИ ЭКСПЛУАТАЦИИ КАЛОРИФЕРА КПСК 4 2

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 4-2. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 2500 до 5000 метров кубических в час, температура и давление используемого теплоносителя - от 80°C (0.05 МПа) до 165°C (0.7 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0.05
Температура пара, °C
81.3
Производительность по воздуху, м³/ч
2500
3700
5000
t входящего в калорифер КПСк4 2 воздуха, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
49
45
40
36
43
38
32
27
38
33
27
21
Массовая скорость в фронтальном сечении, кг/м²•с
3,38
3,46
3,55
3,64
5,05
5,18
5,33
5,47
6,88
7,06
7,26
7,48
Аэродинамическое сопротивление нагревателя, Па
80
84
88
92
168
176
185
195
296
310
327
345
Коэффициент теплопередачи, Вт/(м²•°C)
47,3
47,8
48,4
49,0
57,3
58,0
58,8
59,5
66,4
67,2
68,1
69,1
Расход теплоносителя, кг/час
64
73
83
92
84
96
109
121
103
116
131
147
Производительность по теплу, кВт
41
47
53
59
54
61
70
78
66
74
84
94
Давление насыщенного пара, МПа
0.07
Температура теплоносителя, °C
89.9
Объем нагреваемого воздуха, м³/ч
2500
3700
5000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура воздуха на выходе, °C
54
50
46
41
47
42
37
32
42
37
31
25
Массовая скорость в фронтальном сечении, кг/м²•с
3,35
3,43
3,51
3,61
5,01
5,14
5,28
5,42
6,83
7,01
7,21
7,42
Аэродинамическое сопротивление, Па
79
83
86
91
166
174
182
191
292
306
323
340
Коэффициент теплопередачи, Вт/(м²•°C)
47,1
47,6
48,2
48,8
57,1
57,8
58,5
59,3
66,1
67,0
67,9
68,8
Расход пара, кг/час
72
81
90
100
94
106
118
131
114
128
144
159
Тепловой поток парового калорифера КПСк 4-2, кВт
45
51
57
63
59
67
75
83
72
81
91
101
Давление насыщенного пара, МПа
0.1
Температура пара, °C
99.6
Производительность по воздуху, м³/ч
2500
3700
5000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
60
56
52
47
53
48
42
37
47
41
36
30
Массовая скорость в фронтальном сечении, кг/м²•с
3,31
3,39
3,47
3,57
4,96
5,09
5,23
5,37
6,77
6,96
7,15
7,36
Аэродинамическое сопротивление, Па
78
81
85
89
163
170
179
188
288
302
317
335
Коэффициент теплопередачи, Вт/(м²•°C)
46,9
47,4
47,9
48,5
56,8
57,5
58,3
59,0
65,9
66,7
67,6
68,5
Расход пара калорифером КПСк 4-2, кг/час
80
89
98
108
104
116
129
142
127
142
157
173
Тепловая производительность (мощность), кВт
50
56
61
68
65
73
81
89
80
89
98
108
Давление насыщенного пара, МПа
0.2
Температура теплоносителя, °C
120.2
Производительность по воздуху, м³/ч
2500
3700
5000
Температура воздуха на входе в КП-4-2-Ск, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура воздуха на выходе, °C
74
69
65
60
64
59
54
48
57
52
46
40
Массовая скорость в фронтальном сечении, кг/м²•с
3,24
3,32
3,40
3,49
4,87
5,00
5,12
5,27
6,66
6,83
7,02
7,22
Сопротивление по воздуху, Па
74
78
81
85
157
165
173
182
279
292
307
324
Коэффициент теплопередачи, Вт/(м²•°C)
46,4
46,9
47,4
48,0
56,3
57,0
57,7
58,5
65,4
66,1
67,0
67,9
Расход теплоносителя, кг/час
96
106
116
127
127
140
153
167
155
170
186
203
Мощность по теплу парового нагревателя, кВт
59
65
71
78
78
85
93
102
95
104
114
124
Давление насыщенного пара, МПа
0.3
Температура пара, °C
133.5
Объем проходящего воздуха, м³/ч
2500
3700
5000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
82
78
73
68
72
66
61
56
64
58
52
46
Массовая скорость в фронтальном сечении, кг/м²•с
3,20
3,27
3,35
3,44
4,81
4,94
5,06
5,20
6,58
6,76
6,95
7,15
Воздушное сопротивление, Па
73
76
79
83
154
161
169
177
273
287
301
317
Коэффициент теплопередачи КПСк 4-2, Вт/(м²•°C)
46,1
46,6
47,1
47,7
56,0
56,7
57,4
58,1
65,0
65,8
66,7
67,6
Расход пара, кг/час
108
118
128
139
142
156
169
183
174
190
207
224
Тепловая производительность, кВт
65
71
77
84
85
94
102
110
105
114
124
135
Давление насыщенного пара, МПа
0.7
Температура пара, °C
165.0
Объем проходящего через КП 4-2 Ск воздуха, м³/ч
2500
3700
5000
Температура воздуха на входе в калорифер, °C
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
t нагретого воздуха на выходе, °C
103
98
94
89
105
100
95
90
103
97
92
86
Массовая скорость в фронтальном сечении, кг/м²•с
3,09
3,17
3,24
3,32
4,36
4,46
4,57
4,67
5,83
5,97
6,10
6,26
Аэродинамическое сопротивление нагревателя, Па
68
71
74
78
129
134
140
146
219
228
238
249
Коэффициент теплопередачи, Вт/(м²•°C)
45,4
45,9
46,4
46,9
53,4
54,0
54,6
55,2
61,3
62,0
62,7
63,4
Расход пара воздухонагревателем, кг/час
136
148
158
169
141
154
167
180
158
173
188
204
Тепловой поток (мощность), кВт
78
85
91
97
81
88
96
103
90
99
108
117
Теплотехнические расчеты и описание паровых воздухоподогревателей подобного типоразмера, но меньшей тепловой мощности представлены на страницах сайта: Трехрядный калорифер КПСк 3-2 и Двухрядный калорифер КПСк 2-2.
Для уточнения технических характеристик или условий покупки паровых приточных калориферов КПСк 4-2, Вы можете связаться с нами по телефонам: +7(3846) 682324 (пн.-пт. 9:00-17:00); 8-961-737-83-14 (технические вопросы); 8-904-968-14-88 (отдел продаж). Заказать прайс-лист на все номера теплообменников КПСк (цена указана с учетом НДС) можно по электронной почте E-mail: zao_tst@mail.ru. Предприятие ООО Т.С.Т. – производство и продажа отопительного оборудования. г. Новосибирск, ул. Широкая, дом 1 А, офис 207/1. Осуществляется доставка транспортными компаниями в города: Йошкар-Ола, Артем, Новоалтайск, Балтийск, Воскресенск и др.
Copyright © 2012-2020 г. ЗАО «Т.С.Т.». Копирование материалов сайта разрешено со ссылкой на www.zao-tst.ru. Разработка сайта - web.promsite@gmail.com.
