Калорифер КПСк 4-10. Технические характеристики, производство, цена

Калориферы

Калорифер КПСк 4-10 (паровой) - одноходовой, предназначен для воздушного отопления помещений в составе вентиляционных камер, калориферных установок. Теплообменник может использоваться как в приточном, так и рециркуляционном нагреве.

Теплоноситель, сухой насыщенный пар движется в трубках воздухонагревателя в одном направлении. Поступает через верхний патрубок и разветвляясь, проходит по оребренным, вертикально расположенным, нагревательным элементам.

Производство калорифера КПСк 4 10
выполняется согласно техническим характеристикам и ТУ. Каждый воздухонагреватель опрессовывается водой на наличие подтекания. Теплообменные элементы изготовлены из стальной электросварной трубы диаметром 16х1.6 мм ( по заказу цельнотянутой бесшовной ГОСТ 8734-75) и алюминиевого спирально-накатного оребрения. Предназначены для эксплуатации с теплоносителем до 190
°C и рабочим давлением до 1.2 МПа.

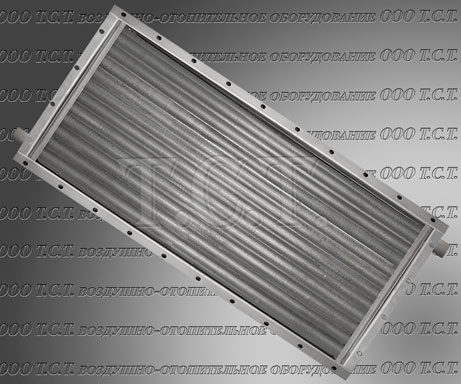

kalorifer kpsk4 10-parovoj

Производительность по воздуху - 6300 м³/ч      Габариты по контуру - 1227 х 575 х 180 мм     Тепловая мощность калорифера - 162 кВт
Площадь поверхности теплообмена - 38,8 м²    Объем (емкость) воздухонагревателя КПСк 4-10  -  0,00937 м3      Вес (масса)  не более - 78 кг

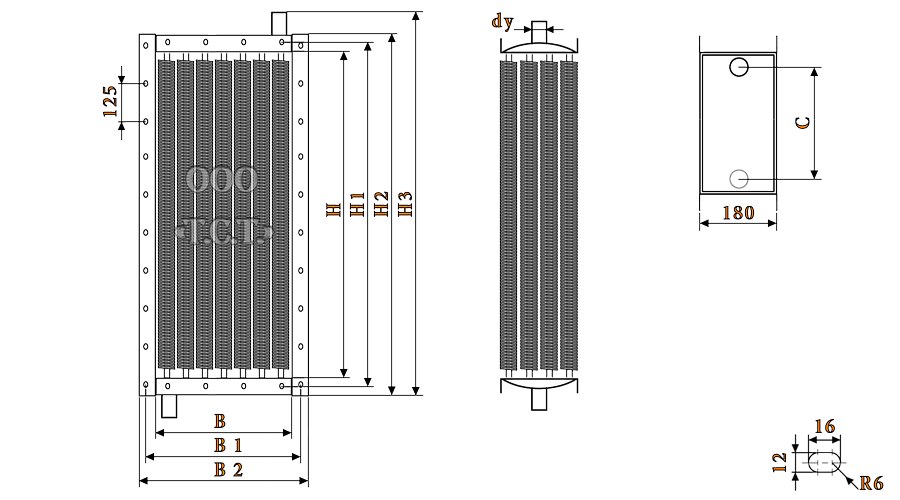

Габаритные и присоединительные размеры, технические характеристики паровоздушного калорифера КПСк 4-10

Наименование воздухоподогревателя

Производительность

Площадь поверхности теплообмена

Габаритные и присоединительные размеры, мм

Масса
(не более)

№№

По воздуху, м³/ч

По теплу, кВт

м²

L

L 1

L 2

L 3

l

l  1

l  2

C

dy

кг

КПСк 4-10

6300

161,9

39.0

1155

1203

1227

1275

503

551

575

430

50

79

L - длина трубок до решеток - внутренняя длина КПСк 4 10,     L1 - расстояние между монтажными отверстиями,     L2 - полная длина теплонагревателя - без патрубков,     L3 - полная длина отопительного прибора - с патрубками,     l - внутренняя ширина нагревательного модуля,     l 1 - габаритные размеры между присоединительными отверстиями,     l 2 - полная ширина воздухонагревателя,     С - расстояние между патрубками - по центру

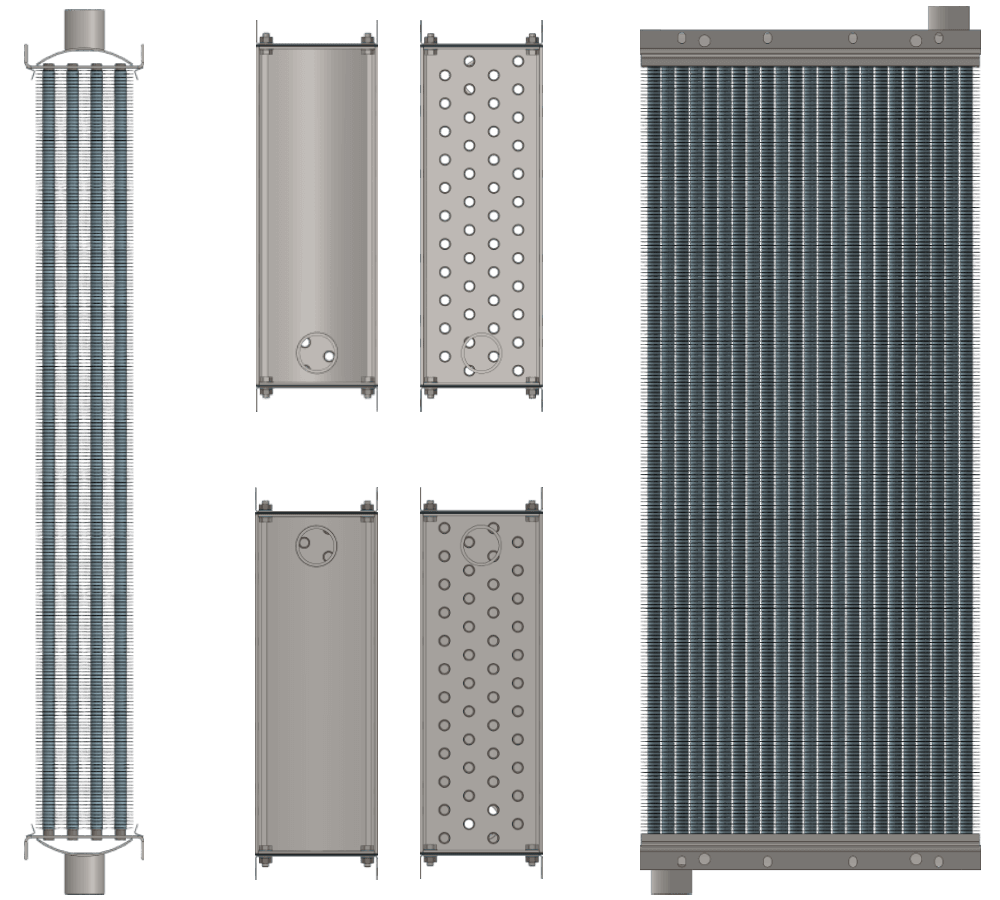

Kalorifer parovoj kpsk 4-10

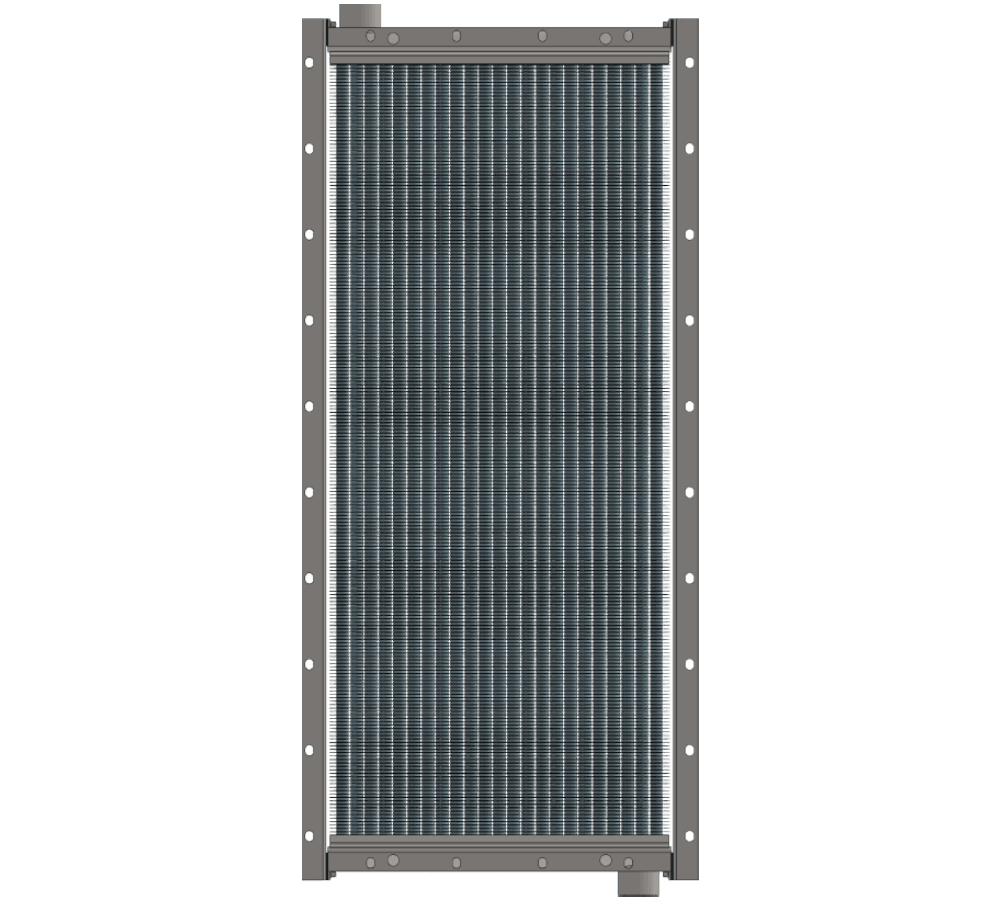

Крепление теплообменника выполняется при помощи присоединительно-монтажных отверстий, расположенных по всему периметру отопительного модуля.
Количество теплонесущих трубок - 46 шт. Расположены в четыре ряда в шахматном порядке. Присоединение к паро и конденсато проводу - с помощью диагонально расположенных патрубков диаметром 50 мм.

Цена калорифера КПСк 4 10 составляет 13590 рублей с НДС. Актуальность цены представлена на странице сайта: Контакты/Прайс

Наименование парового теплообменника

Число ходов по внутреннему теплоносителю

Число рядов

Длина теплоотдающего элемента (в свету), м

Площадь, м2

Вес

поверхности теплопередачи

фронтального сечения

сечения коллектора

сечения патрубка

живого сечения для прохода теплоносителя

кг

КП-Ск 4-10

1

4

1.155

39.0

0.581

0.00224

0.00221

0.00520

79

Образование накипи, загрязнение внутренней полости теплоотдающих трубок, подтопление воздухонагревателя конденсатом, скопление неконденсируемых газов - все это препятствует нормальной и эффективной теплопередаче парового калорифера. Для отвода воздуха и удаления неконденсируемой парогазовой смеси из теплообменника, в верхнем распределительном коллекторе рекомендуется установить штуцер выпара.



Коэффициент теплопередачи (Вт/(м2•°С) и аэродинамическое сопротивление (Па) парового калорифера КПСк 4 10

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 4-10 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией представлен на странице: Расчет и подбор воздухонагревателей с теплоносителем пар.

Konvertery edinic dlia rascheta kaloriferov kpsk

Коэффициент теплоотдачи (Вт/(м2•°С) воздухоподогревателя с алюминиевым оребрением КПСк4 10 парового четырехрядного одноходового

Воздухонагреватель

Длина теплоотдающего элемента (в свету), м

Массовая скорость движения воздуха во фронтальном сечении   (Vp)Н, кг/м2с

1.5

2.0

2.5

3.0

3.5

4.0

4.5

5.0

5.5

6.0

6.5

7.0

8.0

КПСк 4-10

1.155

31.49

36.11

40.16

43.80

47.14

50.23

53.13

55.86

58.45

60.92

63.29

65.56

69.86

Аэродинамическое сопротивление

18

31

46

65

86

110

136

165

196

230

267

306

390



Потребление насыщенного пара при эксплуатации калорифера КПСк 4 10

В таблице представлены некоторые показатели расчетов теплообменника КПСк 4-10 по принятым данным объема нагреваемого воздуха и температуры воздуха на входе и выходе из воздухонагревателя. Подробный пошаговый расчет калориферов типа КПСк представлен на Технической Странице нашего сайта.

Таблица данных теплотехнического расчета парового калорифера КПСк 4-10

Давление насыщенного пара - 0.1 МПа. Температура 99.6 °C

Итоговые показатели

Объем нагреваемого воздуха (производительность по воздуху), м3/час

6300

7000

8000

Температура воздуха на входе в теплообменник, °C

-20

-15

-10

-5

0

+5

Температура нагретого воздуха на выходе, °C

+49

+51

+52

+54

+54

+56

Массовая скорость в фронтальном сечении, кг/м2•с

3,70

3,65

4,02

3,97

4,50

4,45

Аэродинамическое сопротивление, Па

95

93

110

108

136

133

Коэффициент теплопередачи, Вт/(м2•°C)

48,378

48,100

50,328

50,045

53,118

52,825

Расход пара воздухонагревателем КП-Ск 4-10, кг/час

241

230

233

221

228

216

Тепловая производительность (мощность), кВт

151

144

146

139

143

136



Таблица подбора диаметра паропровода в зависимости от давления, расхода и скорости пара

Таблица носит рекомендательный характер. Для более точных данных необходим гидравлический расчет паропровода с учетом потерь давления и скорости пара. Подбор осуществляется следующим образом: имея данные по расходу насыщенного пара в час, а также его давлению (либо температуре) и скорости находим в таблице подходящий для этих данных диаметр паропровода. Например: подходящий диаметр паропровода для насыщенного пара давлением 4 бар с расходом 600 кг/час и скоростью 30 м/сек будет 50 мм.

Tablica podbora diametra paroprovoda
Konvertery edinic dlia rascheta kaloriferov kpsk

Свойства насыщенного водяного пара в зависимости от температуры

svojstva para v zavisimosti ot temperatury


Вернуться к таблице всех моделей воздухонагревателей КПСк     На странице представлена вся линейка паровых теплообменников данного вида в трех и четырех рядном исполнении (технические характеристики, чертежи, описание и фото)

Заказать прайс-лист на все типоразмеры калориферов КПСк (цена указана с учетом НДС) можно по электронной почте           E-mail:  zao_tst@mail.ru
На странице сайта Контакты/Прайс имеется таблица со стоимостью каждой позиции данного нагревательного прибора
Цена воздухонагревателя парового КПСк 4-10 составляет - 13590 рублей (сварная труба), 17950 руб. с НДС (бесшовная труба)
