Калорифер КПСк 4-1

Паровые калориферы

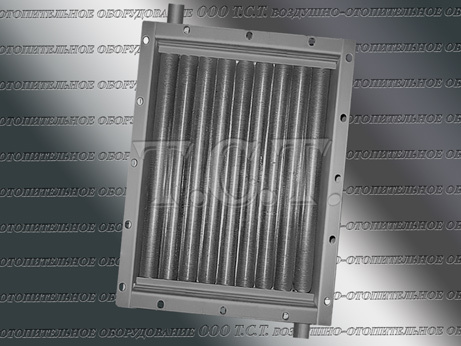

ПРОИЗВОДСТВО И СФЕРА НАЗНАЧЕНИЯ ПАРОВОГО КАЛОРИФЕРА КПСК 4-1

Калорифер КПСк 4-1 паровой – теплообменник, предназначенный для работы в составе приточных установок, воздушно-тепловых завесах, камерах для сушки пиломатериалов. Нагрев воздуха калорифером КП-Ск 4-1 осуществляется с помощью теплоты сухого насыщенного или перегретого пара. Производство и приемо-сдаточные испытания калориферов КП-Ск 4-1 осуществляется в соответствии с требованиями нормативных документов по ТУ 4863-002-55613706-02 с обязательной проверкой каждого теплообменника на прочность и герметичность. Воздухонагреватели должны эксплуатироваться в макроклиматических районах с умеренным (У) климатом категории размещения 3 в соответствии с ГОСТ 15150-69.
Купить калориферы КПСк 4-1 02У3 Вы можете, отправив в адрес нашего предприятия заявку на электронную почту zao_tst@mail.ru с указанием наименования и количества требуемого оборудования. В выставленном коммерческом предложении или документе на оплату будут представлены продажная цена парового биметаллического воздухоподогревателя, наличие или сроки его изготовления и условия поставки.

КОМПЛЕКТАЦИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАЛОРИФЕРА КПСК 4-1

Конструктивно калорифер КПСк 4-1 состоит из группы теплопередающих элементов, собранных в трубные решетки, распределительного и сборного коллекторов, присоединительных патрубков, боковых монтажных щитков. Теплопередающие элементы состоят из металлических (электросварных ГОСТ 10704 или цельнотянутых ГОСТ 8734) трубок диаметром 16х1.5 мм и алюминиевого спирально-накатного оребрения.
Производство паровоздушных теплообменников типа КПСк
Паровой воздухонагреватель КПСк 4-1
Греющая среда - сухой насыщенный или перегретый пар с параметрами по температуре до 190°С, по давлению – не более 1.2 МПа. Калориферы КПСк 4 1 по теплоносителю выполнены в одноходовом исполнении, по направлению движения воздушного потока – с четырьмя рядами теплообменных трубок. Процесс теплообмена между греющей средой – паром и нагреваемой – воздухом происходит через ребристую поверхность биметаллических трубок.
Основные технические характеристики парового воздухонагревателя КПСк 4-1-02-У3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
2000
53
13.3
34
Внешние габаритные размеры по контуру – 602 х 450 х 180 мм. Масса (не более) – 34 кг. Количество теплопередающих трубок – 34 шт. Диаметр патрубков – 32 мм. Производительность по воздуху - 2000 м³/ч. Тепловая мощность калорифера КПСк 4-2 – 53 кВт. Площадь поверхности теплообмена – 13.3 м². Емкость воздухонагревателя – 0.00415 м³.
Стоимость парового калорифера КПСк 4 1 составляет 7203 рубля с учетом НДС на теплообменник с электросварными трубками, цена с комплектацией бесшовными цельнотянутыми элементами - 10444 рубля. На последней странице сайта представлен прайс-лист с актуальными ценами на все модели калориферов этой линейки. В зависимости от объема покупки воздухонагревателей КПСк предоставляются скидки.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КАЛОРИФЕРА КПСК 4-1

Технические характеристики калорифера КП-Ск 4-1 парового
Габаритные и присоединительные размеры парового теплообменника КП-4-1-Ск, мм
HH 1H 2H 3BB 1B 2Cdy
53057860265037842645030550
H - внутренняя высота теплообменника – до решеток, H1 - расстояние между монтажными отверстиями по высоте, H2 – внешняя высота - без патрубков, H3 - внешняя высота с учетом одного патрубка, B - внутренняя ширина парового нагревателя, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина паровоздушного калорифера КПСк 4-1, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.
Доставка до потребителей приобретенных калориферов КПСк 4-1 осуществляется, как на условиях самовывоза, так и автотранспортом нашего предприятия. Широко практикуется отправка оборудования транспортно-экспедиционными компаниями, при этом до местных терминалов транспортных компаний паровоздушные нагреватели довозятся бесплатно.

РАБОЧИЕ РАСЧЕТНЫЕ ПАРАМЕТРЫ ПАРОВОЗДУШНОГО КАЛОРИФЕРА ТИПА КПСК 4-1

Технические данные калорифера КПСк 4-1 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
140.5300.19713.30.002240.00221
0.00451

КОЭФФИЦИЕНТ ТЕПЛОПЕРЕДАЧИ И АЭРОДИНАМИЧЕСКОЕ СОПРОТИВЛЕНИЕ ПАРОВОГО КАЛОРИФЕРА КПСК 4 1

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 4-1 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.
Воздухонагреватель КП 4-1 Ск
Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1.5
2.0
2.5
3.0
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
8.0
Коэффициент теплопередачи, (Вт/(м²•°С)
32.39
37.14
41.30
45.05
48.48
51.66
54.64
57.45
60.11
62.66
65.09
67.42
71.85
Аэродинамическое сопротивление, Па
18
31
46
65
86
110
136
165
196
230
267
306
390
Купить калорифер КПСк 4-1 Вы также можете, обратившись к нам по адресу: Кемеровская область, г. Киселевск, ул. Юргинская, 1. Продажа паровых биметаллических калориферов этой серии осуществляется по безналичному расчету на основании выставленного покупателю документа для оплаты. Актуальность цены вы можете посмотреть на странице сайта: Контакты/Прайс (крайняя правая кнопка верхнего меню).

ПОТРЕБЛЕНИЕ НАСЫЩЕННОГО ПАРА ПРИ ЭКСПЛУАТАЦИИ КАЛОРИФЕРА КПСК 4 1

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 4-1. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 2000 до 4000 метров кубических в час, температура и давление используемого теплоносителя - от 80°C (0.05 МПа) до 165°C (0.7 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0.05
Температура пара, °C
81.3
Производительность по воздуху, м³/ч
2000
3000
4000
t входящего в калорифер КПСк4 1 воздуха, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
49
45
41
36
43
38
33
27
39
33
27
21
Массовая скорость в фронтальном сечении, кг/м²•с
3,34
3,43
3,51
3,60
5,07
5,20
5,34
5,50
6,80
6,99
7,20
7,41
Аэродинамическое сопротивление нагревателя, Па
79
82
86
91
169
177
186
196
290
305
321
339
Коэффициент теплопередачи, Вт/(м²•°C)
47,4
48,0
48,5
49,2
57,8
58,5
59,3
60,1
66,5
67,4
68,3
69,3
Расход теплоносителя, кг/час
52
59
67
75
69
78
88
99
82
95
107
120
Производительность по теплу, кВт
33
38
43
48
44
50
56
63
53
61
68
77
Давление насыщенного пара, МПа
0.07
Температура теплоносителя, °C
89.9
Объем нагреваемого воздуха, м³/ч
2000
3000
4000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура воздуха на выходе, °C
55
51
46
42
48
43
37
32
43
37
32
26
Массовая скорость в фронтальном сечении, кг/м²•с
3,31
3,39
3,48
3,57
5,03
5,16
5,30
5,45
6,76
6,95
7,13
7,34
Аэродинамическое сопротивление, Па
77
81
85
89
166
174
184
193
286
301
316
334
Коэффициент теплопередачи, Вт/(м²•°C)
47,2
47,7
48,3
48,9
57,6
58,3
59,1
59,8
66,3
67,2
68,0
69,0
Расход пара, кг/час
58
65
73
81
76
86
97
107
92
104
116
129
Тепловой поток парового калорифера КПСк 4-1, кВт
37
41
46
51
48
54
61
68
58
66
73
82
Давление насыщенного пара, МПа
0.1
Температура пара, °C
99.6
Производительность по воздуху, м³/ч
2000
3000
4000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
61
57
52
48
53
48
43
37
48
42
36
30
Массовая скорость в фронтальном сечении, кг/м²•с
3,28
3,36
3,44
3,53
4,98
5,11
5,25
5,40
6,70
6,89
7,08
7,29
Аэродинамическое сопротивление, Па
76
79
83
87
164
172
180
190
282
296
312
329
Коэффициент теплопередачи, Вт/(м²•°C)
47,0
47,5
48,1
48,7
57,4
58,1
58,8
59,6
66,0
66,9
67,8
68,7
Расход пара калорифером КПСк 4-1, кг/час
64
71
80
87
85
95
105
116
102
115
128
141
Тепловая производительность (мощность), кВт
40
45
50
55
53
59
66
73
64
72
80
88
Давление насыщенного пара, МПа
0.2
Температура теплоносителя, °C
120.2
Производительность по воздуху, м³/ч
2000
3000
4000
Температура воздуха на входе в КП-4-1-Ск, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура воздуха на выходе, °C
74
70
66
61
65
60
54
49
58
52
47
41
Массовая скорость в фронтальном сечении, кг/м²•с
3,21
3,28
3,36
3,45
4,89
5,01
5,15
5,28
6,59
6,77
6,95
7,15
Сопротивление по воздуху, Па
73
76
80
83
158
165
174
182
273
287
301
317
Коэффициент теплопередачи, Вт/(м²•°C)
46,5
47,0
47,6
48,1
56,8
57,5
58,2
59,0
65,5
66,4
67,2
68,1
Расход теплоносителя, кг/час
78
86
94
102
103
113
125
136
125
138
151
164
Мощность по теплу парового нагревателя, кВт
48
53
57
63
63
69
76
83
77
85
92
100
Давление насыщенного пара, МПа
0.3
Температура пара, °C
133.5
Объем проходящего воздуха, м³/ч
2000
3000
4000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
83
79
74
70
72
67
62
56
65
59
53
47
Массовая скорость в фронтальном сечении, кг/м²•с
3,16
3,24
3,32
3,40
4,83
4,95
5,08
5,22
6,51
6,69
6,87
7,07
Воздушное сопротивление, Па
71
74
78
81
155
162
170
178
268
281
296
311
Коэффициент теплопередачи КПСк 4-1, Вт/(м²•°C)
46,2
46,7
47,3
47,8
56,5
57,2
57,9
58,6
65,2
66,0
66,8
67,7
Расход пара, кг/час
87
95
104
112
116
127
137
149
140
154
167
181
Тепловая производительность, кВт
52
57
62
67
70
76
83
90
84
92
101
109
Давление насыщенного пара, МПа
0.7
Температура пара, °C
165.0
Объем проходящего через КП 4-1 Ск воздуха, м³/ч
2000
3000
4000
Температура воздуха на входе в калорифер, °C
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
t нагретого воздуха на выходе, °C
104
99
95
90
106
101
95
90
103
98
92
87
Массовая скорость в фронтальном сечении, кг/м²•с
3,06
3,13
3,20
3,28
4,38
4,48
4,59
4,69
5,78
5,91
6,05
6,19
Аэродинамическое сопротивление нагревателя, Па
67
70
73
76
129
135
141
147
215
224
234
244
Коэффициент теплопередачи, Вт/(м²•°C)
45,5
46,0
46,5
47,0
53,9
54,5
55,1
55,7
61,5
62,2
62,9
63,6
Расход пара воздухонагревателем, кг/час
110
119
128
137
115
125
137
147
128
140
153
165
Тепловой поток (мощность), кВт
63
68
73
79
66
72
78
85
74
80
88
95
Теплотехнические расчеты и описание паровых воздухоподогревателей подобного типоразмера, но меньшей тепловой мощности представлены на страницах сайта: Трехрядный калорифер КПСк 3-1 и Двухрядный калорифер КПСк 2-1.
Для уточнения технических характеристик или условий покупки паровых приточных калориферов КПСк 4-1, Вы можете связаться с нами по телефонам: +7(3846) 682324 (пн.-пт. 9:00-17:00); 8-961-737-83-14 (технические вопросы); 8-904-968-14-88 (отдел продаж). Заказать прайс-лист на все номера теплообменников КПСк (цена указана с учетом НДС) можно по электронной почте E-mail: zao_tst@mail.ru. Предприятие ООО Т.С.Т. – производство и продажа отопительного оборудования. г. Новосибирск, ул. Широкая, дом 1 А, офис 207/1. Осуществляется доставка транспортными компаниями в города: Нижнекамск, Комсомольск-на-Амуре, Клин, Махачкала и др.
