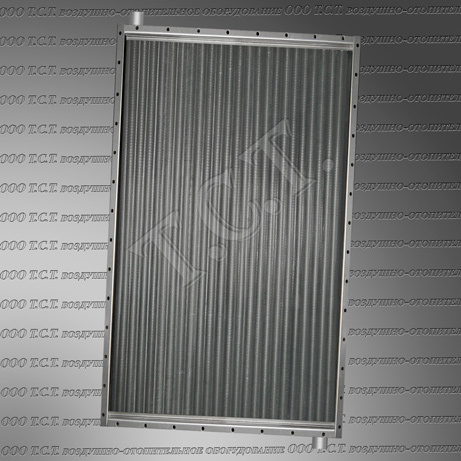

Калорифер КПСк 3-11

Производство и сфера применения парового калорифера КПСк 3-11

Калорифер КПСк 3-11 паровой - теплообменник рекуперативного типа, применяемый для нагрева атмосферного воздуха в приточных вентиляционных установках, сушильных камерах различного назначения, системах воздушного отопления. Паровые калориферы КП-Ск 3-11 изготавливаются в соответствии с требованиями технических условий ТУ 4863-002-55613706-02 с гидравлической и прочностной проверкой каждого воздухоподогревателя. Теплообменники предназначены для эксплуатации в условиях умеренного климата категории размещения 3 согласно ГОСТ 15150-69.

Комплектация и технические характеристики калорифера КПСк 3-11

Паровоздушный теплообменник типа КПСк 3-11 представляет собой жесткий металлический корпус с установленными в шахматном порядке, методом сварного соединения, теплоотдающими элементами. Теплоотдающие элементы изготавливаются из стальной электросварной трубы 16х1.6 мм (ГОСТ 10704-91) или стальной цельнотянутой бесшовной х/д трубы 16х1.5 мм (ГОСТ 8734-75). Развитая оребренная поверхность теплоотдачи достигается методом механической деформации наружной поверхности алюминиевой трубы АД1 (ТУ 1-8-267-99). Основные составляющие части калорифера КП 311 Ск представлены на схеме.

Производство паровых калориферов серии КПСк
Паровой воздухонагреватель КПСк 3-11

Теплоноситель – сухой насыщенный пар, давлением до 1.2 МПа. Воздухоподогреватель выпускается с тремя рядами нагревающих элементов, расположенных по ходу движения воздушного потока в шахматном порядке. Одноходовой по теплоносителю. По обращению изготавливаются присоединительные патрубки других диаметров и со смещенным расположением. Возможна комплектация теплообменников штуцерами и фланцами. При запуске паровоздушного калорифера КПСк 3-11 в работу, запорную арматуру подающего паропровода рекомендуется открывать постепенно - во избежание гидроударов, а также тепловых и механических напряжений. При выключении воздухонагревателя следует открыть дренажные и воздухоспускные устройства.

Основные технические характеристики парового воздухонагревателя КПСк 3-11-02-У3
Производительность по воздуху, м³/ч Производительность по теплу, кВт Площадь поверхности теплообмена, м² Масса, кг
16000 371 86.2 163

Площадь поверхности теплообмена - 86,2 м². Вес (масса) не более - 163 кг. Габариты по контуру - 1727 х 1075 х 180 мм. Вместимость (объем) воздухонагревателя КПСк 3-11 - 0,1900 м³. Тепловая мощность - 371 кВт. Производительность по воздуху - 16000 м³/ч. Количество теплоотдающих трубок в нагревателе – 71 шт. Диаметр патрубков, штуцеров - 65 мм.

Габаритные и присоединительные размеры калорифера КПСк 3-11

Технические характеристики калорифера КП-Ск 3-11 парового
Габаритные и присоединительные размеры парового теплообменника КП-3-11-Ск, мм
H H 1 H 2 H 3 B B 1 B 2 C dy
1655 1703 1727 1774 1003 1051 1075 912 65

H3 - высота парового теплообменника с учетом одного из патрубков, H2 - высота корпуса воздухоподогревателя - без патрубков, H1 - расстояние между центрами монтажных отверстий, H - внутренняя высота модуля парового теплообменника, B2 - полная ширина теплонагревательной секции, B1 - расстояние между присоединительными отверстиями - по центру, B - внутренняя ширина воздушного калорифера КПСк 3 11, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.

Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 3-11

Технические данные калорифера КПСк 3-11 для расчета и подбора Площадь, м²
Число ходов по внутреннему теплоносителю Число рядов Длина теплоотдающего элемента (в свету), м фронтального сечения поверхности теплообмена сечения коллектора сечения патрубка живого сечения для прохода теплоносителя
1 3 1.655 1.660 86.2 0.00164 0.00363 0.00942

Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 3 11

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 3-11 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.

Воздухонагреватель КП 3-11 Ск Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 8,0
Коэффициент теплопередачи, (Вт/(м²•°С) 34,54 38,80 42,47 45,73 48,67 51,38 53,89 56,24 58,45 60,55 62,55 64,45 68,03
Аэродинамическое сопротивление, Па 13 22 32 45 60 77 95 115 137 161 187 214 273

Потребление насыщенного пара при эксплуатации калорифера КПСк 3 11

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 3-11. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 16000 до 32000 метров кубических в час, температура и давление используемого теплоносителя - от 100°C (0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.

Давление насыщенного пара, МПа 0,1
Температура пара, °С 99,6
Производительность по воздуху, м³/ч 16000 25000 32000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура нагретого воздуха на выходе, °С 53 48 42 37 43 37 31 24 39 32 25 18
Массовая скорость в фронтальном сечении, кг/м²•с 3,15 3,24 3,33 3,42 5,01 5,15 5,30 5,47 6,46 6,65 6,86 7,08
Аэродинамическое сопротивление, Па 50 52 55 57 116 122 128 136 184 195 206 218
Коэффициент теплопередачи, Вт/(м²•°C) 46,7 47,2 47,7 48,2 56,3 56,9 57,6 58,3 62,4 63,1 63,9 64,7
Расход пара калорифером КПСк 3-11, кг/час 448 499 556 610 589 657 726 803 673 754 838 923
Тепловая производительность (мощность), кВт 281 313 349 383 369 412 455 504 422 473 525 579
Давление насыщенного пара, МПа 0,2
Температура пара, °С 120,2
Производительность по воздуху, м³/ч 16000 25000 32000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура нагретого воздуха на выходе, °С 64 59 54 48 53 47 40 34 47 40 34 27
Массовая скорость в фронтальном сечении, кг/м²•с 3,10 3,18 3,26 3,35 4,93 5,06 5,22 5,37 6,37 6,56 6,75 6,96
Аэродинамическое сопротивление, Па 48 50 53 55 112 118 125 131 180 190 200 211
Коэффициент теплопередачи, Вт/(м²•°C) 46,3 46,8 47,3 47,8 55,9 56,5 57,2 57,9 62,0 62,8 63,5 64,3
Расход пара калорифером КПСк 3-11, кг/час 550 603 657 718 718 789 866 940 829 913 994 1083
Тепловая производительность (мощность), кВт 336 369 402 439 439 482 530 575 507 558 608 662
Давление насыщенного пара, МПа 0,3
Температура пара, °С 133,5
Производительность по воздуху, м³/ч 16000 25000 32000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 0 -10 -20 -30 0 -10 -20 -30
Температура нагретого воздуха на выходе, °С 72 66 61 55 59 53 46 40 53 46 39 32
Массовая скорость в фронтальном сечении, кг/м²•с 3,06 3,14 3,22 3,31 4,88 5,01 5,16 5,31 6,31 6,49 6,69 6,89
Аэродинамическое сопротивление, Па 47 49 51 54 110 116 122 129 177 186 197 208
Коэффициент теплопередачи, Вт/(м²•°C) 46,1 46,6 47,1 47,6 55,7 56,3 57,0 57,6 61,8 62,5 63,3 64,1
Расход пара калорифером КПСк 3-11, кг/час 614 673 729 791 808 880 960 1035 929 1015 1104 1195
Тепловая производительность (мощность), кВт 369 405 438 475 486 529 577 622 558 610 663 718
Давление насыщенного пара, МПа 0,4
Температура пара, °С 143,6
Производительность по воздуху, м³/ч 16000 25000 32000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура нагретого воздуха на выходе, °С 78 72 67 61 82 76 70 64 83 76 70 63
Массовая скорость в фронтальном сечении, кг/м²•с 3,03 3,11 3,19 3,27 4,49 4,60 4,72 4,84 5,65 5,80 5,94 6,10
Аэродинамическое сопротивление, Па 46 48 51 53 95 99 104 109 144 151 158 166
Коэффициент теплопередачи, Вт/(м²•°C) 45,9 46,4 46,9 47,4 53,8 54,4 54,9 55,5 59,1 59,7 60,3 61,0
Расход пара калорифером КПСк 3-11, кг/час 665 725 782 844 665 734 804 876 689 770 846 930
Тепловая производительность (мощность), кВт 394 430 463 500 394 435 476 519 408 456 501 551
Давление насыщенного пара, МПа 0,5
Температура пара, °С 151,8
Производительность по воздуху, м³/ч 16000 25000 32000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура нагретого воздуха на выходе, °С 82 77 71 66 86 80 74 68 86 80 73 67
Массовая скорость в фронтальном сечении, кг/м²•с 3,01 3,08 3,16 3,25 4,46 4,57 4,69 4,81 5,62 5,76 5,91 6,07
Аэродинамическое сопротивление, Па 46 48 50 52 94 98 102 107 143 150 157 164
Коэффициент теплопередачи, Вт/(м²•°C) 45,8 46,2 46,7 47,2 53,7 54,2 54,8 55,4 59,0 59,6 60,2 60,8
Расход пара калорифером КПСк 3-11, кг/час 711 768 830 889 719 789 860 933 754 830 913 993
Тепловая производительность (мощность), кВт 417 449 486 520 421 462 504 546 441 486 535 581
Давление насыщенного пара, МПа 0,8
Температура пара, °С 170,4
Производительность по воздуху, м³/ч 16000 25000 32000
Температура воздуха на входе в калорифер, °С 0 -10 -20 -30 +30 +20 +10 0 +40 +30 +20 +10
Температура нагретого воздуха на выходе, °С 93 88 82 76 95 89 83 76 94 88 81 75
Массовая скорость в фронтальном сечении, кг/м²•с 2,96 3,03 3,11 3,19 4,40 4,51 4,62 4,75 5,56 5,69 5,84 5,99
Аэродинамическое сопротивление, Па 44 46 48 51 91 95 100 105 140 146 153 161
Коэффициент теплопередачи, Вт/(м²•°C) 45,5 45,9 46,4 46,9 53,4 53,9 54,5 55,1 58,7 59,3 59,9 60,5
Расход пара калорифером КПСк 3-11, кг/час 812 870 935 1001 846 919 993 1074 899 978 1065 1147
Тепловая производительность (мощность), кВт 462 495 532 569 481 522 565 611 511 556 605 652

Паровой воздухонагреватель подобного типоразмера, но меньшей производительности по теплу представлен на странице: Двухрядный калорифер КПСк 2-11. Если при требуемом объеме нагреваемого воздуха, тепловая мощность теплообменника недостаточна, следует обратиться к расчетам: Четырехрядный калорифер КПСк 4-11. Расчет для температурных значений ниже -30 градусов произведен с паровоздушным воздухоподогревателем в арктическом исполнении с идентичной рядностью и производительностью по воздуху: Калорифер КП 311.
