Калорифер КПСк 2-7

Производство и сфера назначения парового калорифера КПСк 2-7

Калорифер КПСк 2-7 паровой – рекуперативный теплообменник, устанавливаемый в системы вентиляции и кондиционирования воздуха, сушильные камеры различного назначения, воздушно-тепловые завесы. Производство калориферов КП-Ск 2-7 осуществляется согласно требованиям ТУ 4863-002-55613706-02 с проведением приемо-сдаточных испытаний. Воздухонагреватели эксплуатируются в условиях умеренного климата категории размещения 3 по ГОСТ 15150-69.

Комплектация и технические характеристики калорифера КПСк 2-7

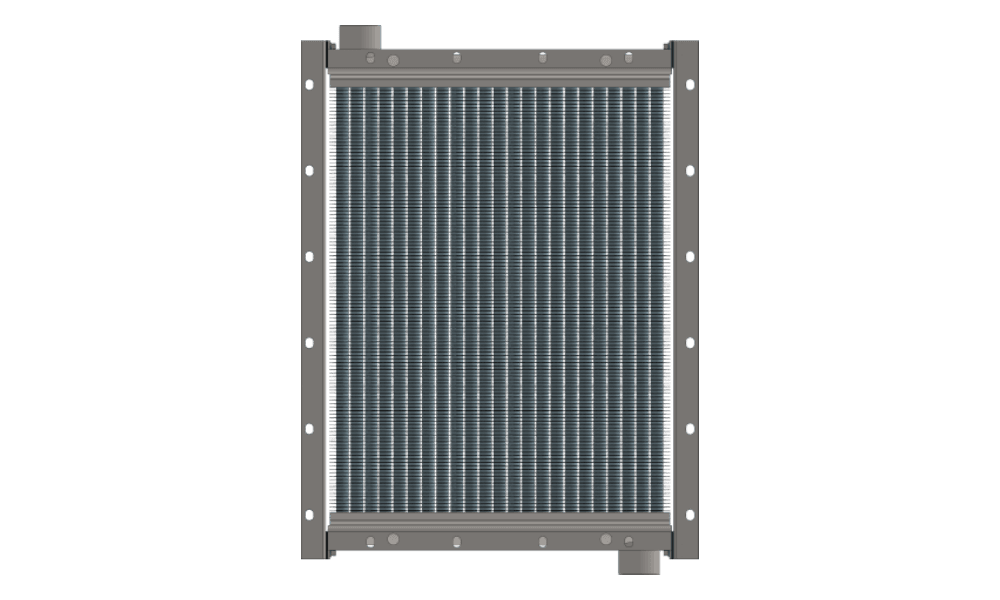

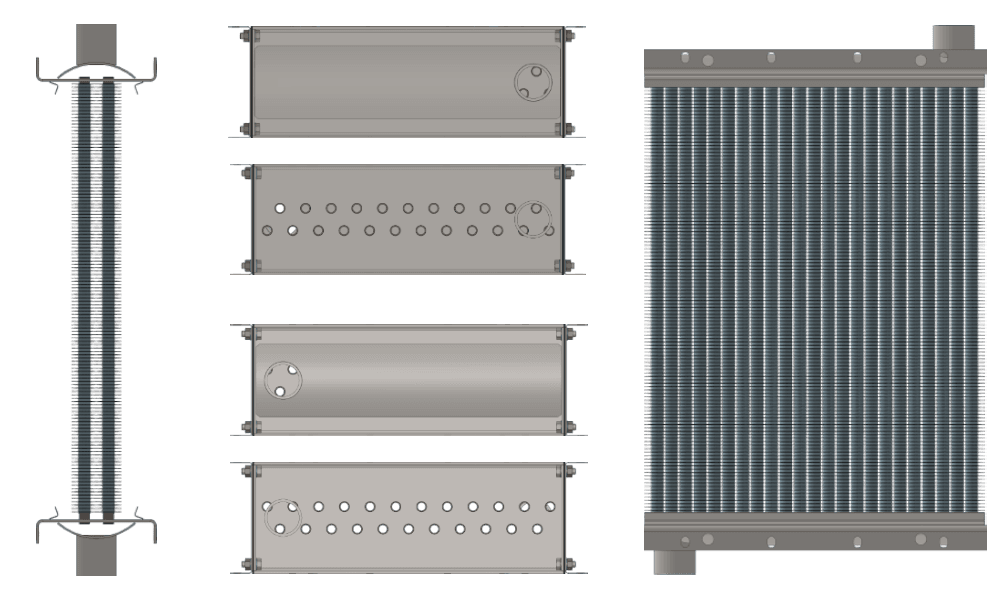

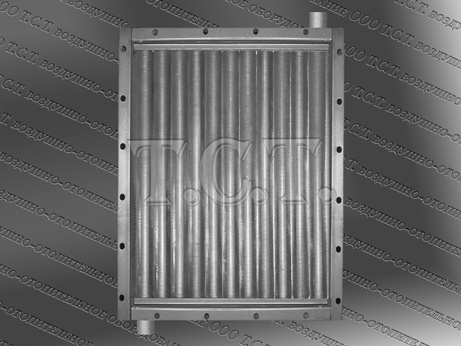

Калорифер КПСк 2-7 конструктивно представляет собой монолитный модуль прямоугольного сечения с нагревательными элементами. Гидравлический тракт воздухоподогревателя помимо нагревателей включает в себя коллекторные крышки с патрубками. Общим основанием для монтажа нагревателей и коллекторов служат трубные решетки. Для установки калорифера в вентиляционную сеть сбоку теплообменников крепятся щитки. Нагревательные элементы изготавливаются из стальных (электросварных по ГОСТ 10704-91 или цельнотянутых по ГОСТ 8734-75) трубок и спирально-накатного алюминиевого оребрения номинальным диаметром 39 мм.

Калориферы паровые КПСк 2 Каталог калориферов КПСк 2

Производство паровоздушных теплообменников типа КПСк

Биметаллический калорифер КПСк 2-7 по характеру движения теплоносителя выполнен в одноходовом исполнении. Теплоноситель – сухой насыщенный или перегретый пар температурой до 190°С, давлением не более 1.2 МПа. Два ряда теплообменных оребренных трубок, расположенных по ходу движения воздушного потока в шахматном порядке.

Основные технические характеристики парового воздухонагревателя КПСк 2-7-02-У3
Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Площадь поверхности теплообмена, м²	Масса, кг
3150	55	11.1	30

Производительность по воздуху - 3150 м³/ч. Тепловая мощность калорифера КПСк 2-7 - 55 кВт. Площадь поверхности теплообмена – 11.1 м². Емкость теплообменника – 0.00356 м³. Масса воздухонагревателя (не более) – 30 кг. Диаметр присоединительных патрубков – 50 мм. Количество теплоотдающих трубок – 23 шт. Внешние размеры по контуру – 727 х 575 х 180 мм.

Габаритные и присоединительные размеры калорифера КПСк 2-7

Технические характеристики калорифера КП-Ск 2-7 парового

Габаритные и присоединительные размеры парового теплообменника КП-2-7-Ск, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
655	703	727	775	503	551	575	430	50

H - внутренняя высота воздухонагревателя, H1 – межцентровое расстояние между монтажными отверстиями, H2 – внешняя высота - без патрубков, H3 - внешняя габаритная высота с учетом одного патрубка, B - внутренняя ширина парового калорифера КПСк 2-7, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина парового подогревателя, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.

Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 2-7

Подбор парового калорифера онлайн Прайс-лист на калориферы КП-Ск

Технические данные калорифера КПСк 2-7 для расчета и подбора			Площадь, м²
Число ходов по внутреннему теплоносителю	Число рядов	Длина теплоотдающего элемента (в свету), м	фронтального сечения	поверхности теплообмена	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
1	2	0.655	0.329	11.1	0.00152	0.00221	0.00305

Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 2 7

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 2-7 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.

Воздухонагреватель КП 2-7 Ск	Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
Воздухонагреватель КП 2-7 Ск	1,5	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5	7,0	8,0
Коэффициент теплопередачи, (Вт/(м²•°С)	40,87	45,29	49,04	52,34	55,30	58,00	60,49	62,81	64,98	67,04	68,98	70,83	74,29
Аэродинамическое сопротивление, Па	9	15	23	32	42	54	67	81	96	113	130	149	191

Потребление насыщенного пара при эксплуатации калорифера КПСк 2 7

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 2-7. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 3150 до 6300 метров кубических в час, температура и давление используемого теплоносителя - от 100°C (0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.

Давление насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Производительность по воздуху, м³/ч	3150				4500				6300
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	42	36	30	23	35	28	21	14	29	22	14	6
Массовая скорость в фронтальном сечении, кг/м²•с	3,19	3,28	3,38	3,48	4,61	4,75	4,90	5,06	6,53	6,73	6,95	7,19
Аэродинамическое сопротивление, Па	35	37	39	42	70	74	78	82	132	139	148	157
Коэффициент теплопередачи, Вт/(м²•°C)	53,5	54,0	54,6	55,2	61,0	61,7	62,4	63,1	69,1	69,8	70,7	71,5
Расход пара калорифером КПСк 2-7, кг/час	73	81	89	98	87	97	108	118	103	115	127	140
Тепловая производительность (мощность), кВт	46	51	56	62	55	61	68	74	65	72	80	88

Давление насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Производительность по воздуху, м³/ч	3150				4500				6300
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	52	45	39	32	43	36	29	21	36	28	20	12
Массовая скорость в фронтальном сечении, кг/м²•с	3,14	3,23	3,32	3,42	4,55	4,69	4,83	4,99	6,45	6,65	6,87	7,11
Аэродинамическое сопротивление, Па	34	36	38	40	68	72	76	80	129	136	145	154
Коэффициент теплопередачи, Вт/(м²•°C)	53,2	53,7	54,3	54,9	60,7	61,4	62,0	62,8	68,8	69,6	70,4	71,2
Расход пара калорифером КПСк 2-7, кг/час	89	98	106	116	107	118	128	140	126	139	152	166
Тепловая производительность (мощность), кВт	54	60	65	71	65	72	78	86	77	85	93	101

Давление насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Производительность по воздуху, м³/ч	3150				4500				6300
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	58	51	45	38	48	41	34	26	40	32	24	16
Массовая скорость в фронтальном сечении, кг/м²•с	3,11	3,20	3,29	3,39	4,51	4,65	4,79	4,95	6,41	6,61	6,82	7,05
Аэродинамическое сопротивление, Па	34	36	37	40	67	71	75	79	127	134	143	152
Коэффициент теплопередачи, Вт/(м²•°C)	53,0	53,5	54,1	54,7	60,6	61,2	61,8	62,6	68,6	69,4	70,2	71,0
Расход пара калорифером КПСк 2-7, кг/час	100	109	118	128	120	131	142	154	142	155	169	183
Тепловая производительность (мощность), кВт	60	65	71	77	72	79	86	93	86	93	101	110

Давление насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Производительность по воздуху, м³/ч	3150				4500				6300
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура нагретого воздуха на выходе, °С	62	56	49	42	73	66	59	52	73	66	58	51
Массовая скорость в фронтальном сечении, кг/м²•с	3,09	3,17	3,26	3,36	4,13	4,24	4,36	4,48	5,70	5,85	6,02	6,18
Аэродинамическое сопротивление, Па	33	35	37	39	57	60	63	66	102	107	113	119
Коэффициент теплопередачи, Вт/(м²•°C)	52,9	53,4	53,9	54,5	58,7	59,2	59,8	60,4	65,8	66,4	67,1	67,8
Расход пара калорифером КПСк 2-7, кг/час	109	118	127	137	99	110	120	131	106	118	130	142
Тепловая производительность (мощность), кВт	64	70	75	81	59	65	71	78	63	70	77	84

Давление насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Производительность по воздуху, м³/ч	3150				4500				6300
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура нагретого воздуха на выходе, °С	66	60	53	46	76	69	62	55	76	68	61	53
Массовая скорость в фронтальном сечении, кг/м²•с	3,07	3,15	3,24	3,34	4,11	4,22	4,34	4,46	5,67	5,83	5,99	6,16
Аэродинамическое сопротивление, Па	33	35	36	39	56	59	62	65	102	107	112	118
Коэффициент теплопередачи, Вт/(м²•°C)	52,8	53,3	53,8	54,4	58,6	59,1	59,7	60,3	65,7	66,3	67,0	67,7
Расход пара калорифером КПСк 2-7, кг/час	116	125	135	145	108	118	129	140	115	128	140	153
Тепловая производительность (мощность), кВт	68	73	79	85	63	69	75	82	68	75	82	89

Давление насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Производительность по воздуху, м³/ч	3150				4500				6300
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура нагретого воздуха на выходе, °С	75	68	61	55	83	76	69	62	82	74	67	59
Массовая скорость в фронтальном сечении, кг/м²•с	3,02	3,11	3,20	3,29	4,07	4,18	4,29	4,41	5,62	5,77	5,93	6,10
Аэродинамическое сопротивление, Па	32	34	36	37	55	58	61	64	100	105	110	116
Коэффициент теплопередачи, Вт/(м²•°C)	52,5	53,0	53,5	54,1	58,4	58,9	59,5	60,1	65,5	66,1	66,8	67,4
Расход пара калорифером КПСк 2-7, кг/час	132	142	153	163	127	138	149	161	138	151	163	177
Тепловая производительность (мощность), кВт	75	81	87	92	72	79	85	91	79	86	93	101

Паровые воздухонагреватели подобного типоразмера, но большей тепловой мощности представлены на страницах сайта: Трехрядный калорифер КПСк 3-7 и Четырехрядный калорифер КПСк 4-7.
