Калорифер КП 306 (воздухонагреватель ВНП-306 хл) – паровой теплообменник, предназначенный для нагрева воздуха в системах
кондиционирования, вентиляции и отопления. Калориферы КП (ВНП 113...22) 306 агрегатируются в камеры по сушке древесины и
пиломатериалов, промышленные установки по охлаждению рабочих жидкостей. Производство паровых калориферов КП 306 осуществляется
в соответствии с теплотехническими и аэродинамическими характеристиками ТУ 4863-002-55613706-02 с обязательной проверкой
воздухонагревателя избыточным давлением на герметичность. Теплообменники эксплуатируются в условиях умеренного и холодного
климата категории размещения 3 по ГОСТ 15150-69.
Конструкция и технические характеристики калорифера КП 306
Калорифер КП 306 состоит из трубных решеток, теплопередающих элементов, коллекторных крышек с патрубками. Теплопередающие элементы
изготовлены из металлических трубок (электросварных по ГОСТ 10704 или бесшовных по ГОСТ 8734) диаметром 22 мм и алюминиевого оребрения.
По характеру движения теплоносителя, паровые калориферы КП 306 выполнены в одноходовом исполнении, устанавливаются в вентиляционные системы
с вертикальным расположением теплообменных элементов и имеют патрубки с разных сторон. По ходу движения воздушного потока теплообменники
изготавливаются в трехрядном исполнении. Снаружи оребренную поверхность калорифера омывает приточный или циркулирующий воздух, а изнутри
– поступающий в теплообменные трубки сухой насыщенный пар температурой до 190°C и давлением до 12 кгс/см². Увеличенная, относительно
воздухонагревателей других моделей, площадь сечения для прохода теплоносителя сокращает вероятность полного перекрытия внутренней
полости отдельных несущих труб, минимизирует риски замораживания и потери рабочих эксплуатационных характеристик калорифера.
Основные технические характеристики парового воздухонагревателя КП 306-02-УХЛ3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
2500
70
10.1
42
Объем (емкость) воздухонагревателя ВНП 306 - 0.0087 м³. Габариты по внешнему контуру - 602 х 575 х 180 мм.
Количество теплонесущих трубок – 32 шт.
Габаритные и присоединительные размеры калорифера КП 306
Габаритные и присоединительные размеры оребренного теплообменника КП (ВНП 113 306), мм
H
H 1
H 2
H 3
B
B 1
B 2
C
dy
530
578
602
650
503
551
575
430
32
Рабочие расчетные параметры парового калорифера КП (ВНП113-306.22ХЛ3)
Технические данные калорифера КП 306 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
1
3
0.530
0.267
10.1
0.00379
0.00101
0.00907

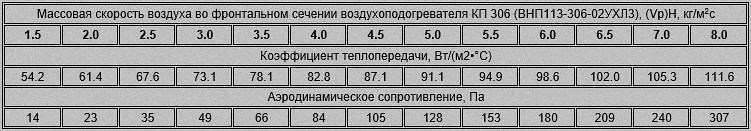

Коэффициент теплопередачи и аэродинамическое сопротивление калорифера КП 306
Ниже представлена таблица с показателями коэффициентов теплопередачи и аэродинамического сопротивления парового воздухонагревателя
типа КП-307 (калорифера ВНП-306 хл), в зависимости от массовой скорости воздуха в фронтальном сечении.
В таблице представлены некоторые показатели теплотехнического расчета калорифера КП 306. Расчет произведен для температурных значений
входящего воздуха от +40 до -50 градусов. Объем нагреваемого воздуха варьируется от 2500 до 5000 метров кубических в час, температура
и давление используемого теплоносителя - от 100°C (0.1 МПа) до 180°C (1.0 МПа). Выложенные теплотехнические показатели можно
использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0,1
Температура пара, °С
99,6
Производительность по воздуху, м³/ч
2500
3700
5000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
50
45
40
35
40
34
28
22
33
26
20
13
Массовая скорость воздуха, кг/м²•с
3,19
3,27
3,36
3,46
4,80
4,94
5,09
5,24
6,57
6,77
6,98
7,21
Аэродинамическое сопротивление, Па
55
58
61
64
119
125
132
140
213
225
238
253
Коэффициент теплопередачи, Вт/(м²•°C)
75,0
75,9
76,8
77,7
89,5
90,6
91,8
93,0
102,5
103,8
105,2
106,7
Расход пара калорифером КП 306, кг/час
96
106
116
127
124
137
151
164
149
166
181
198
Тепловая производительность (мощность), кВт
60
67
73
79
78
86
94
103
94
104
113
124
Давление теплоносителя, МПа
0,2
Температура пара, °С
120,2
Производительность по воздуху, м³/ч
2500
3700
5000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
63
58
53
48
51
45
39
33
42
36
29
23
Массовая скорость воздуха, кг/м²•с
3,12
3,20
3,28
3,37
4,71
4,84
4,98
5,13
6,46
6,65
6,86
7,07
Аэродинамическое сопротивление, Па
53
56
58
61
114
120
127
134
206
218
231
244
Коэффициент теплопередачи, Вт/(м²•°C)
74,3
75,1
76,0
76,9
88,8
89,9
91,0
92,2
101,8
103,0
104,4
105,8
Расход пара воздухонагревателем, кг/час
114
124
134
145
147
161
175
189
178
194
211
228
Тепловая мощность калорифера КП 306, кВт
69
76
82
89
90
98
107
116
109
119
129
139
Давление насыщенного пара, МПа
0,4
Температура пара, °С
143,6
Производительность по воздуху, м³/ч
2500
3700
5000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
-20
-30
-40
-50
-20
-30
-40
-50
Температура нагретого воздуха на выходе, °С
77
72
67
62
63
58
52
46
53
47
40
34
Массовая скорость воздуха, кг/м²•с
3,04
3,12
3,20
3,29
4,61
4,73
4,87
5,01
6,34
6,52
6,72
6,93
Аэродинамическое сопротивление, Па
51
53
56
59
110
115
122
128
199
210
222
235
Коэффициент теплопередачи, Вт/(м²•°C)
73,6
74,4
75,2
76,1
88,0
89,0
90,1
91,2
100,9
102,2
103,5
104,9
Расход пара калорифером КП 306, кг/час
135
146
157
168
176
189
203
218
212
229
247
264
Тепловая производительность (мощность), кВт
80
87
93
100
104
112
120
129
126
136
146
156
Давление теплоносителя, МПа
0,6
Температура пара, °С
158,8
Производительность по воздуху, м³/ч
2500
3700
5000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
87
82
77
72
99
94
88
83
97
91
85
79
Массовая скорость воздуха, кг/м²•с
2,99
3,07
3,15
3,23
4,02
4,12
4,22
4,32
5,37
5,50
5,64
5,78
Аэродинамическое сопротивление, Па
49
52
54
57
85
89
93
97
146
153
160
168
Коэффициент теплопередачи, Вт/(м²•°C)
73,0
73,8
74,6
75,5
83,0
83,8
84,7
85,5
94,0
95,0
96,0
97,0
Расход пара воздухонагревателем, кг/час
149
160
171
183
130
142
155
167
143
157
172
187
Тепловая мощность калорифера КП 306, кВт
87
93
99
106
75
82
90
97
83
91
100
108
Давление насыщенного пара, МПа
0,8
Температура пара, °С
170,4
Производительность по воздуху, м³/ч
2500
3700
5000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
94
89
84
79
106
100
95
89
103
97
91
85
Массовая скорость воздуха, кг/м²•с
2,96
3,03
3,11
3,19
3,98
4,08
4,17
4,28
5,33
5,45
5,59
5,73
Аэродинамическое сопротивление, Па
48
50
53
55
84
88
91
96
144
150
157
165
Коэффициент теплопередачи, Вт/(м²•°C)
72,7
73,5
74,3
75,1
82,6
83,5
84,3
85,2
93,6
94,6
95,6
96,6
Расход пара калорифером КП 306, кг/час
161
172
184
195
143
156
169
182
159
174
189
204
Тепловая производительность (мощность), кВт
92
98
104
111
81
89
96
104
90
99
107
116
Давление теплоносителя, МПа
1,0
Температура пара, °С
179,9
Производительность по воздуху, м³/ч
2500
3700
5000
Температура воздуха на входе в калорифер, °С
-20
-30
-40
-50
+30
+20
+10
0
+40
+30
+20
+10
Температура нагретого воздуха на выходе, °С
101
96
90
85
111
106
100
95
107
102
96
90
Массовая скорость воздуха, кг/м²•с
2,93
3,00
3,08
3,16
3,95
4,04
4,14
4,24
5,30
5,41
5,55
5,68
Аэродинамическое сопротивление, Па
47
49
52
54
83
86
90
94
142
148
155
162
Коэффициент теплопередачи, Вт/(м²•°C)
72,3
73,1
73,9
74,8
82,4
83,1
84,0
84,8
93,4
94,3
95,3
96,3
Расход пара воздухонагревателем, кг/час
170
181
194
206
155
167
181
194
173
187
203
218
Тепловая мощность калорифера КП 306, кВт
95
101
109
115
87
94
101
108
97
105
113
122
Паровой калорифер подобного типоразмера, но большей рядности и тепловой мощности представлен на странице:
Воздухонагреватель КП (ВНП) 406
