Электрокалорифер СФО-25
Сфера применения электрокалорифера СФО-25
Электрический канальный калорифер СФО-25 предназначен для обогрева жилых и производственных помещений небольшой площади. Электрокалорифер может использоваться, как в качестве комплектуемого оборудования к воздушной установке СФОЦ-25, так и в качестве канального воздухонагревателя. Производство калориферов СФО-25 осуществляется в соответствии с техническими требованиями ТУ 3442-004-55613706-02. Приточный калорифер рассчитан на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69. Не допускается присутствия в воздушном потоке нагреваемого воздуха токопроводящей пыли, других твердых примесей, липких веществ и волокнистых материалов, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.

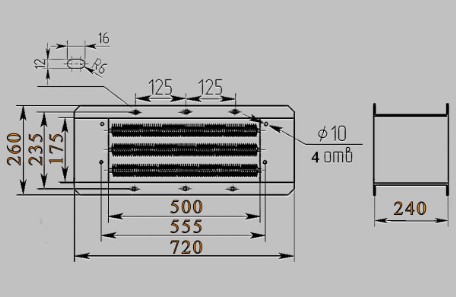

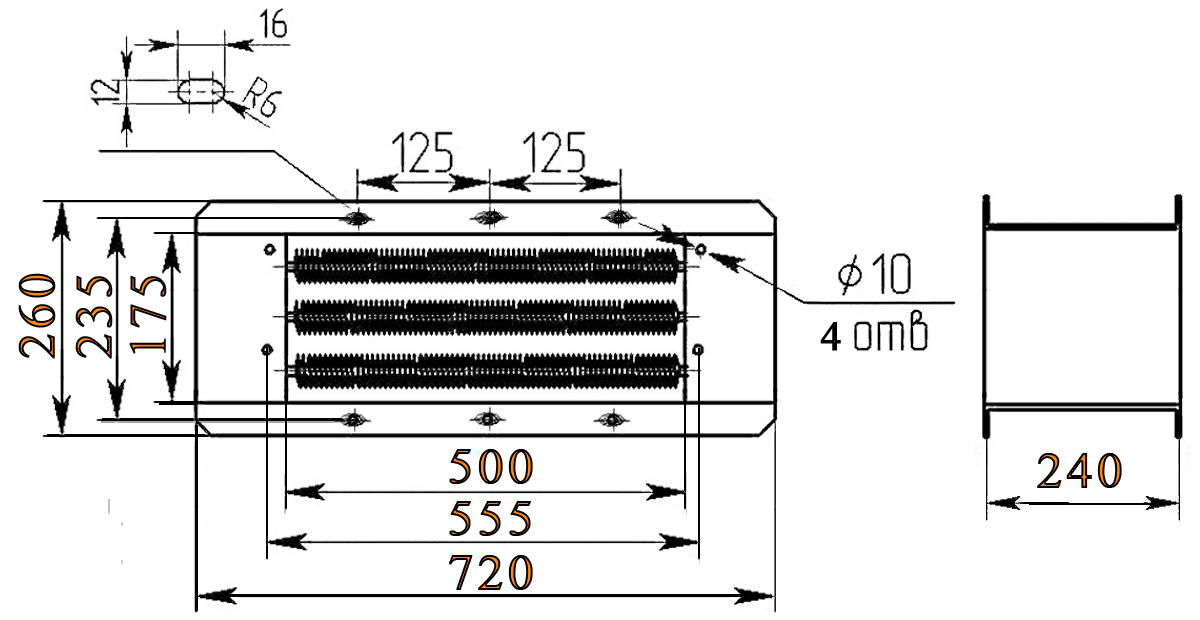

Устройство и чертеж электрического калорифера СФО-25

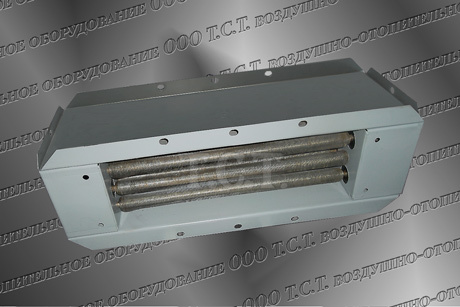

Электрокалорифер СФО-25 – самостоятельный теплогенерирующий модуль, с расположенными внутри его корпуса оребренными нагревательными элементами. Конструктивно ТЭНР представляет собой двухконцевой трубчатый электронагреватель с плотно прилегающей к его поверхности алюминиевой рубашкой. Выводы ТЭНРов соединены в автономные электрические секции. Общая мощность трех секций составляет 22.5 кВт. Приточный воздух, проходя через нагреватели распределяется по отапливаемому помещению через систему воздуховодов или напрямую.
Технические характеристики и комплектация электронагревателя СФО-25
Электрокалорифер СФО-25 можно применять как готовое изделие в системах вентиляции, так и в составе автономной электрической установки СФОЦ-25 (или подобного типа: ЭКУ, УВЭ, ЭКОЦ, УВЭ).
В качестве дополнительного оборудования, возможно, приобрести шкаф управления калорифером ШУК-25, комплектуемый пускозащитной аппаратурой.
В таблице представлены основные технические характеристики и справочные данные по необходимым комплектуемым изделиям для запуска электрического канального калорифера СФО (ЭКО) 25 в работу.
| Электрокалорифер СФО-25. Технические характеристики | |
|---|---|
| Номинальная мощность одного нагревателя, кВт | 2.5 |
| Напряжение питающей сети, В | 380 |
| Напряжение на нагревателе, В | 220 |
| Частота сети, Гц | 50 |
| Число фаз | 3 |
| Тип ТЭНов | оребренные |
| Количество электрических секций | 3 |
| Схема соединений нагревателей в секции | звезда |
| Количество нагревателей, общее, шт. | 9 |
| Количество нагревателей, секция, шт. | 3 |
| Количество нагревателей, группа секции, шт. | 1 |
| Установленная мощность, общая, кВт | 22.5 |
| Установленная мощность, секция, кВт | 7.5 |
| Установленная мощность, группа секции, кВт | 2.5 |
| Производительность по воздуху, м3/ч, не менее | 1500 |
| Расчетный ток линии электрокалорифера, А | 34 |
| Расчетный ток одной секции электрокалорифера, А | 11 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 6 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 2.5 |
| Внешние габаритные размеры, мм | 260 х 720 х 240 |
| Масса нагревательного блока, кг | 11 |

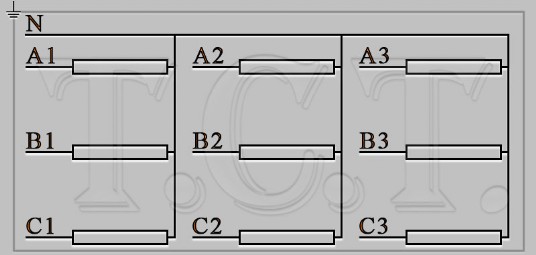

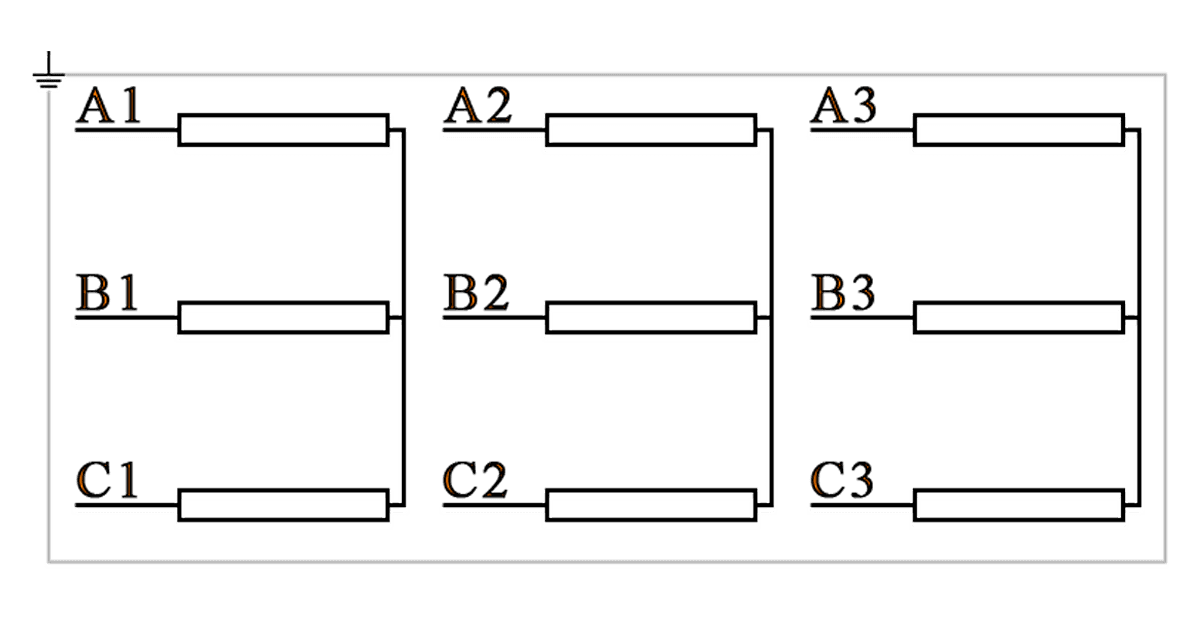

Электрическая схема подключения калорифера СФО-25

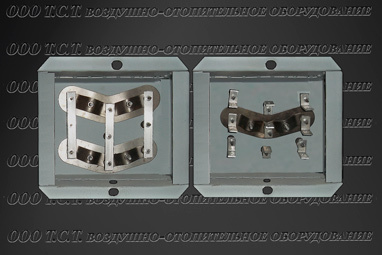

Ниже приведена принципиальная электрическая схема установки электрического калорифера для приточной вентиляции СФО-25. Расключение и подключение к сети электрического промышленного нагревателя производится согласно представленной схемы соединения и выложенной выше технической информации. Для наглядности представлено фото калорифера СФО 25 с выводами ТЭНов, разведенных по секциям и соединенных алюминиевыми перемычками.
Требования безопасности и техническое обслуживание СФО-25
Монтаж, эксплуатация и условия безопасной работы канальных воздухонагревателей СФО (ЭКО) 25 должны выполняться
в соответствии с требованиями, установленными действующими ПУЭ, ПЭЭП, ПТЭ и ПТБ.
Категорически запрещается:
- размещение и эксплуатация калорифера в непосредственной близости от мест с избыточной влажностью, горючих и легковоспламеняющихся материалов,
источников повышенной запыленности и загрязненности воздушной среды;
- производить техническое обслуживание изделия без снятого напряжения и полного остывания нагревательных элементов;
- эксплуатировать электрокалорифер при подаче воздуха меньше, чем указано в настоящем руководстве;
- работа калорифера при температуре на поверхности электронагревателей выше 200°С.
Для контроля и ограничения температуры на поверхности нагревателей рекомендуется приобрести температурное реле ТРМ-11,
устанавливаемое в специальную монтажную втулку корпуса калорифера. Воздухонагреватель электрический типа ВЭ может также комплектоваться ветровым реле,
служащим для разрыва цепи управления при аварийном отключении вентилятора.
