ТЭНы оребренные

Назначение оребренных электрических ТЭНов

ТЭНы оребренные электрические (производство ЗАО (с 16.01.2015 ООО) Т.С.Т.) предназначены для нагрева воздуха и применяются в качестве комплектующих изделий в составе электрокалориферных агрегатов (СФОЦ, ЭКОЦ) и электрических калориферов (СФО, ЭКО), воздухонагревательных промышленных установок. Воздушные нагреватели рассчитаны на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69. Допускается эксплуатация оборудования при температуре до -40°С.

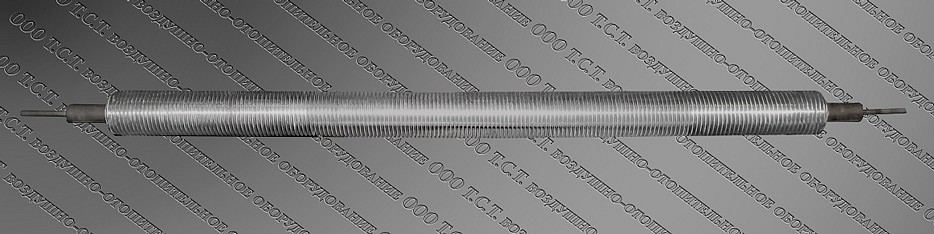

Устройство и принцип работы оребренных воздушных ТЭНов

Оребренные ТЭНы являются модификацией гладких трубчатых нагревателей круглого сечения для нагрева газовых сред.
Конструктивно электронагреватель представляет собой полую металлическую трубку с расположенным внутри оболочки нагревательным элементом, проходящим по центру по всей длине тэна. В качестве нагревательного элемента выступает токопроводящая нихромовая спираль высокого омического сопротивления, свитая в виде пружины. Концы спирали крепятся к специальным контактным токоведущим стержням, внешние выводы которых служат для подключения тэна к питающему напряжению.

Описание, подключение и порядок работы, техническое обслуживание воздушных нагревателей.

Полость двухконцевого тэна между оболочкой и нагревательным элементом заполняется спрессованным диэлектрическим наполнителем порошкового типа. Наполнитель выполняет ряд функций. Во-первых, он фиксирует положение спирали и контактных стержней относительно металлической оболочки трубки; во-вторых, изолирует токоведущие части от корпуса тэна; в-третьих, вследствие относительно высокой теплопроводности, наполнитель обеспечивает эффективную передачу тепла. Для обеспечения защиты тэна от влаги и других негативных последствий воздействия окружающей среды, торцы нагревателя герметизируют влагозащитным термостойким лаком. Изоляция токоведущих стержней от корпуса тэна дополнительно обеспечивается комплектуемыми керамическими электроизоляционными втулками. Для удобства подсоединения к источнику питания, на внешних выходах контактных стержней нарезается резьба, тэн компонуется гайками и шайбами. Для более эффективного отвода тепла, поверх тэна накатывается оребрение. Использование в качестве материала для оребрения алюминия, обладающего высокой теплопроводностью, спирально-накатной способ обжатия, плотно без зазоров скрепляющий корпус тэна и алюминиевую рубашку, существенно повышают площадь и скорость теплообмена трубчатого нагревателя.

Принцип работы трубчатого оребренного нагревателя типа ТЭНР основан на выделении тепла при прохождении электрического тока через установленный в его корпусе нагревательный элемент высокого сопротивления. При подаче напряжения на тэн, нихромовая спираль сильно нагревается. Происходит преобразование электрической энергии в тепловую. Тепловая энергия от разогретой до высокой температуры спирали последовательно передается наполнителю и металлической оболочке тэна, затем алюминиевому оребрению. Съем тепла с поверхности оребренного нагревателя происходит направленной струей воздуха, двигающейся со скоростью не менее 6 м/с. Конструктив ТЭН ор. Р-54А-13/2.5о220 существенно увеличивает площадь поверхности теплопередачи тэна, и соответственно площадь контакта рабочей поверхности нагревателя с окружающей средой. Это позволяет добиться эффективной термической нагрузки ТЭНРов, не приводящей к их перегреву.

Структура условного обозначения и технические характеристики ТЭНРов

ТЭН ор. Р-54А-13/2.5о220 - трубчатый электронагреватель из углеродистой стали 10 с алюминиевым АД1 накатным оребрением диаметром 34 мм. с межреберным шагом 2.7 мм.
ТЭН - трубчатый электронагреватель
ор. - оребренный
54 – развернутая длина, см
А - условное обозначение длины контактных стержней в заделке (40 мм)
13 - диаметр тэна (мм)
2.5 - номинальная потребляемая мощность, кВт
о - рабочая среда (воздух, движущийся со скоростью не менее 6 м/с)
220 - напряжение (В)

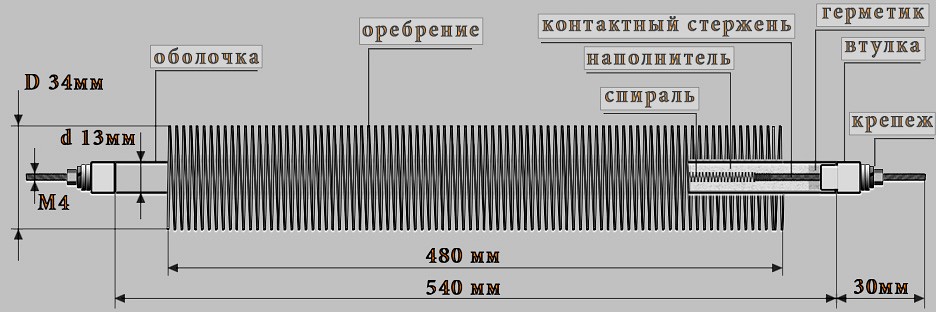

Справочные данные по габаритным размерам электронагревателя приведены в чертеже.
