Электрокалориферная установка СФОЦ-100
Сфера применения электрической установки СФОЦ-100
Электрокалориферные приточно-вентиляционные установки СФОЦ-100 применяются для воздушного отопления промышленных, сельскохозяйственных и складских помещений. Возможно использование данного промышленного обогревателя в различных технологических процессах в качестве источника получения тепловой энергии. Монтаж электрической воздушной установки СФОЦ (ЭКОЦ) 100 в систему вентиляции производится с помощью фланцев, переходников и гибких вставок. Производство СФОЦ-100 соответствует техническим требованиям ТУ 3442-005-55613706-02. Ориентировочный объем обогреваемого установкой помещения – от 2000 до 3000 м3. Установки рассчитаны на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69.

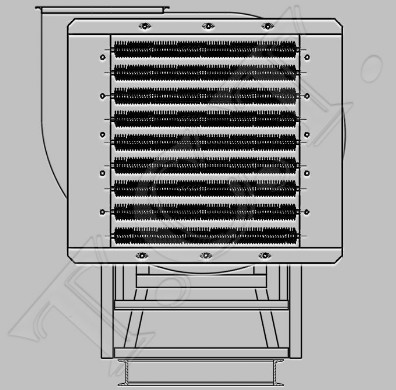

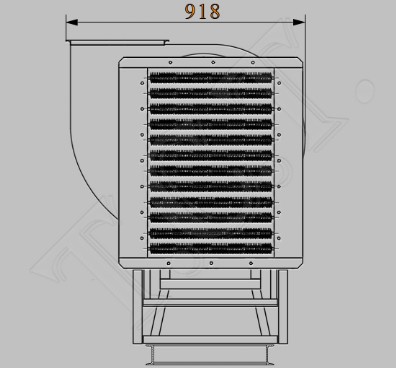

Конструкция и чертеж электрокалориферной установки СФОЦ-100

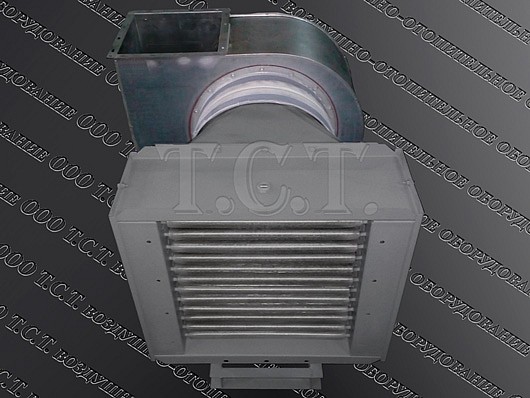

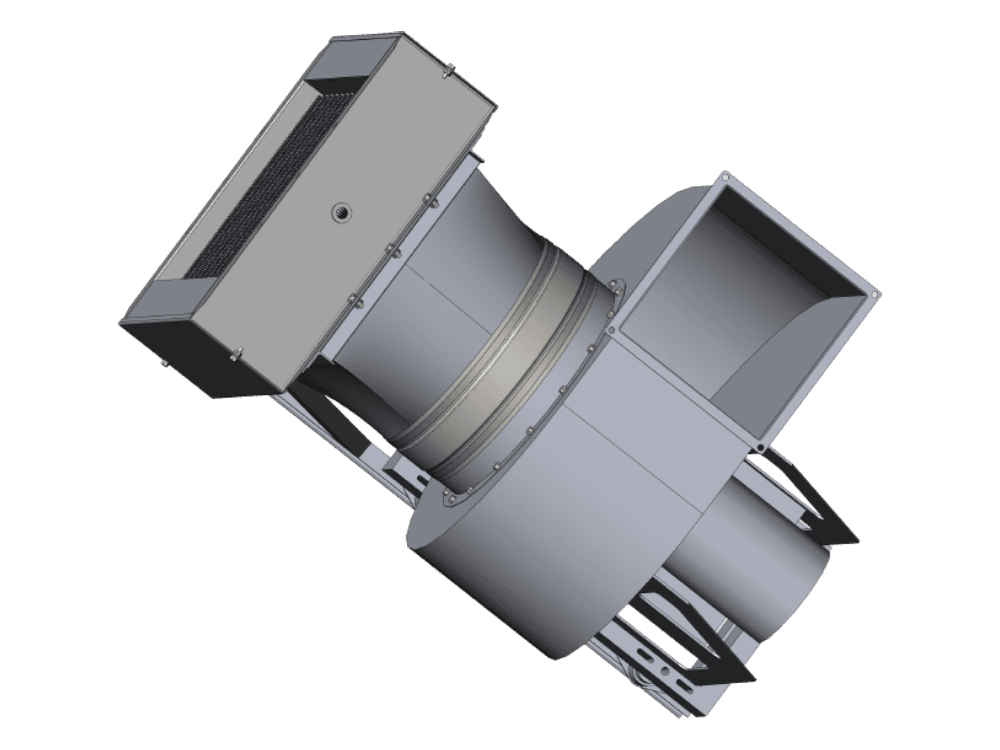

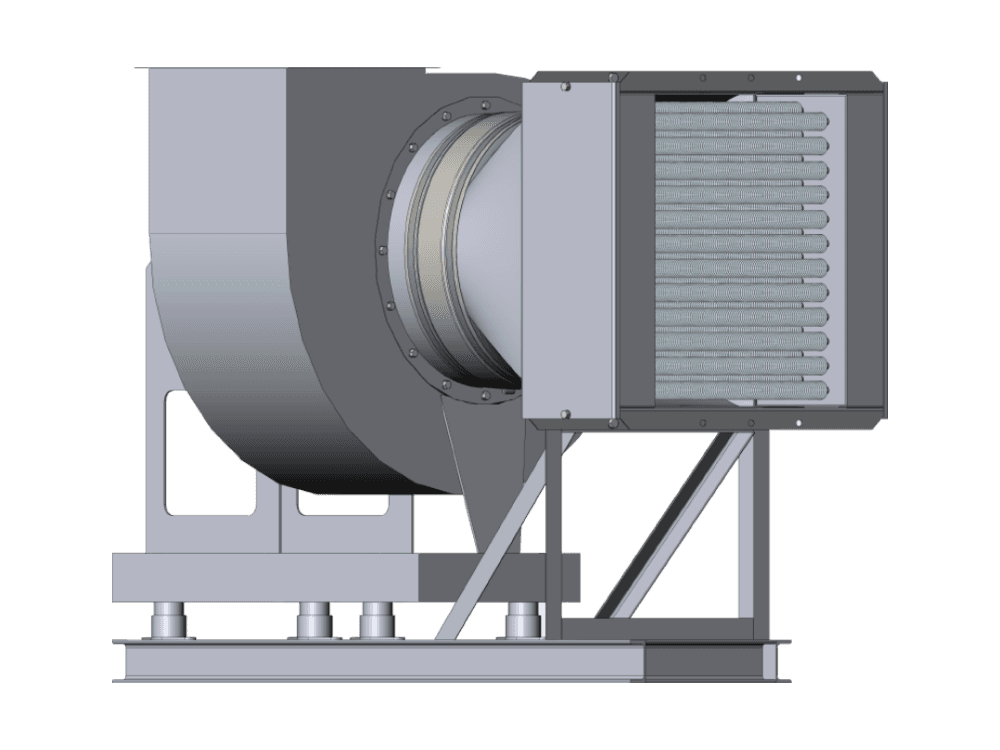

Электрокалориферная установка СФОЦ-100 включает в себя: электрический воздухонагреватель типа СФО и радиальный вентилятор ВР 85-77 № 5 (2.2 кВт/1500 об./мин.), соединенные между собой диффузором и мягкой вставкой. Данное оборудование смонтировано на жесткой металлической раме, вентилятор установлен на виброизоляторах. Мягкая вставка и виброизоляторы предотвращают передачу вибрации от вентилятора калориферу.
Технические характеристики и комплектация СФОЦ-100
Электрокалорифер СФО-100, комплектуемый к установке разделен на три автономные секции нагревателей, представляющими собой трубчатые нагреватели со спирально-накатным алюминиевым оребрением. Для технического обслуживания и замены ТЭНов, каждая электрокалориферная промышленная установка СФОЦ-100 производства ООО Т.С.Т комплектуется запасными электрическими трубчатыми нагревателями в количестве шести штук.
Шкаф управления калорифером ШУК-100 обеспечивает включение и выключение вентилятора и электрокалориферных секций, отключение оборудования при аварийных режимах работы, защиту от токовых перегрузок и перегрева.
В таблице представлены основные технические характеристики и справочные данные по необходимым комплектуемым изделиям для запуска электрической установки СФОЦ (ЭКОЦ) 100 в работу.
| Электрокалориферная установка СФОЦ-100. Технические характеристики | |
|---|---|
| Напряжение питающей сети, В | 380 |
| Частота питающей сети, Гц | 50 |
| Число фаз питающей сети | 3 |
| Напряжение на нагревателе, В | 220 |
| Тип ТЭНов | оребренные |
| Схема соединения нагревателей | звезда |
| Установленная мощность электрокалорифера, кВт | 90 |
| Количество электрических секций | 3 |
| Мощность одной секции электрокалорифера, кВт | 30 |
| Производительность по воздуху, м3/час | 3300 - 8700 |
| Аэродинамическое сопротивление калорифера, не более, Па | 250 |
| Давление, развиваемое вентилятором, Па | 830 - 450 |
| Перепад t входящего / выходящего воздуха, °С | 60 |
| Номер комплектуемого вентилятора ВР 85-77 (ВЦ 4-75) | 5 |
| Двигатель вентилятора, кВт | 2.2 |
| об/мин | 1500 |
| Расчетный ток линии электрокалорифера, А | 137 |
| Расчетный ток одной секции электрокалорифера, А | 46 |
| Расчетный ток линии электродвигателя вентилятора, А | 5 |
| Пусковые токи электродвигателя, А | 31 |
| Расчетный ток магистрали, питающей установку, А | 142 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 50 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 16 |
| Кабель на электродвигатель, минимальное сечение медной жилы кабеля, мм2 | 4 |

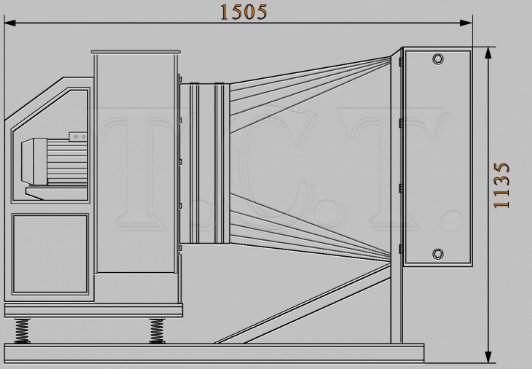

| Внешние габаритные размеры, мм | 1505 х 918 х 1135 |
| Масса агрегата в сборе, кг | 172 |

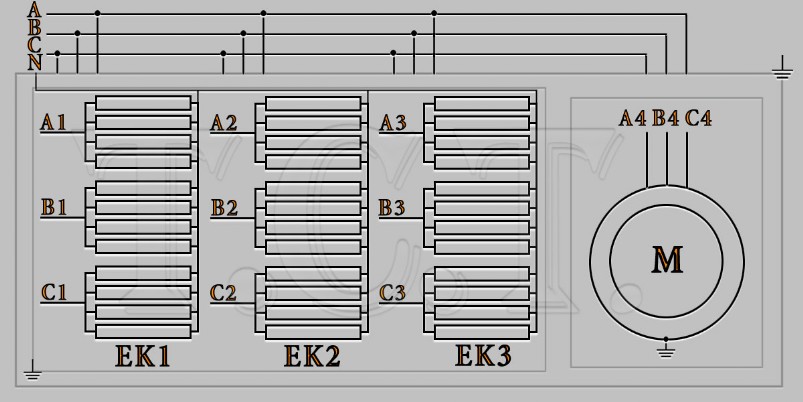

Электрическая схема подключения воздухонагревательной установки СФОЦ-100
Ниже представлена принципиальная схема подключения установки без комплектации шкафом управления. Отдельную электрическую схему подключения электрокалорифера СФО-100 и подключение СФОЦ-100 со шкафом управления калорифером ШУК-100 можно посмотреть, перейдя по ссылкам выше. Установку электрического воздушного нагревателя следует осуществлять согласно представленной электросхемы соединения и выложенной выше технической информации.
Монтаж, подключение и порядок работы калорифера СФОЦ-100
Перед монтажом тепловентилятора СФОЦ (ЭКОЦ) 100 проверить основные комплектующие узлы на отсутствие повреждений, образовавшихся при транспортировке
или хранении. Убедиться в целостности электронагревательных элементов, вручную проверить легкость и плавность вращения рабочего колеса вентилятора. Провести
необходимую разводку воздуховодов. Установить и закрепить установку. Снять транспортировочные опоры. Осуществить подбор и прокладку кабелей для подключения
электрокалорифера и вентилятора.
При эксплуатации агрегата без шкафа управления, рекомендуется оборудовать подводящую электрическую сеть устройством защитного
отключения. Для ограничения температуры на поверхности алюминиевого оребрения ТЭНа, по отдельному запросу, можно купить температурное реле
ТРМ-11. Установка для приточной вентиляции СФОЦ-100 может дополнительно комплектоваться ветровым реле. При аварийном отключении вентилятора,
происходит размыкание контактов реле, разрывается цепь управления, и отключаются все секции нагревательных элементов.
