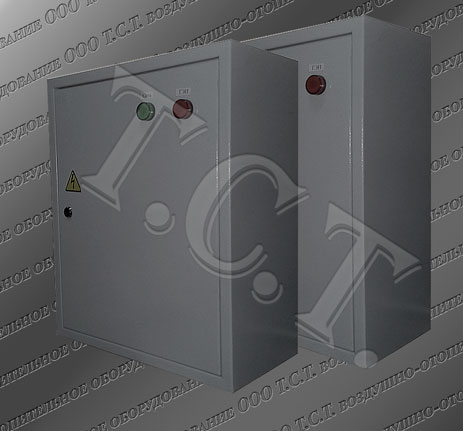

Шкаф управления калорифером ШУК-100
Назначение и сфера применения шкафа управления калорифером ШУК-100
Шкаф управления калорифером ШУК-100 производства предприятия ООО Т.С.Т. применяется для подключения к сети, координации работы электрокалорифера и вентилятора соответствующей электрокалориферной вентиляционной приточной установки СФОЦ-100, защиты электротехнического оборудования при аварийных режимах работы. Блоки управления ШУК-100 монтируются и эксплуатируются в помещениях с невзрывоопасной окружающей средой, не содержащей токопроводящей пыли, других твердых примесей и рассчитаны на работу в макроклиматических районах с умеренным и холодным климатом (УХЛ) категории размещения 4 по ГОСТ 15150-69.

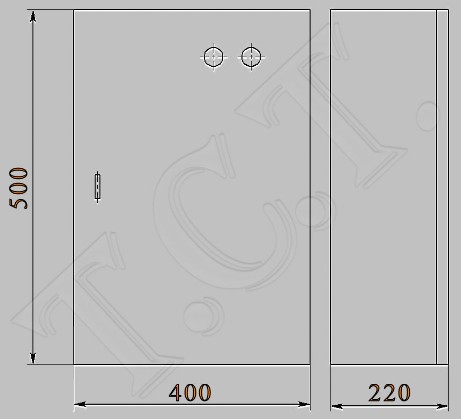

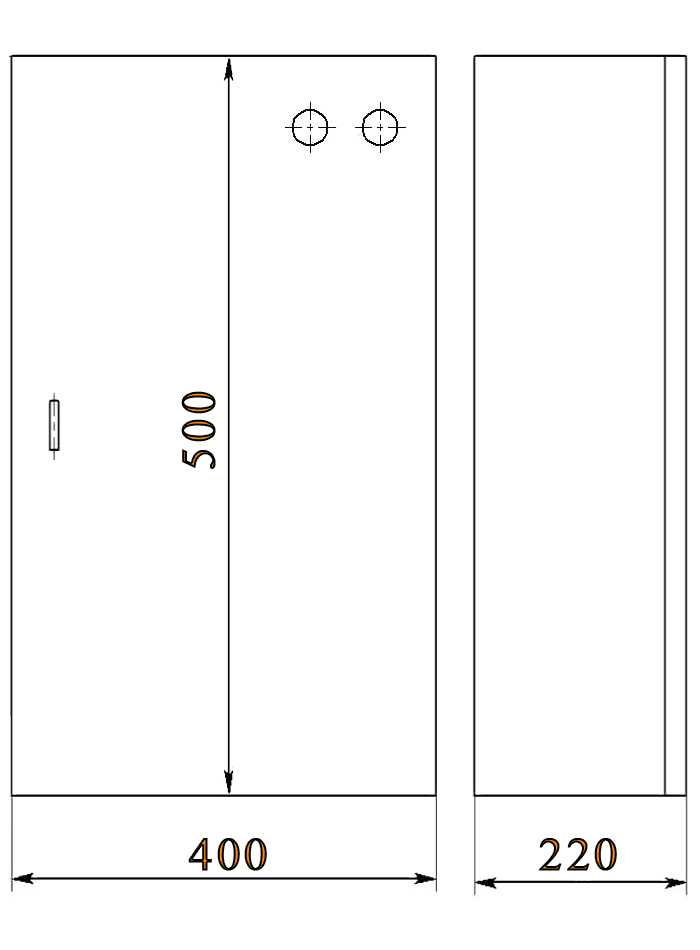

Конструкция и чертеж шкафа управления ШУК-100
Блок управления ШУК-100 конструктивно представляет собой сварной металлический каркас с закрывающейся на ключ дверцей, внутри которого размещены
элементы защиты и управления.
К аппаратуре управления и защиты относятся:
- автоматический выключатель;
- контакторы переменного тока в количестве пяти штук на разный ток нагрузки;
- электрическое коммутационное устройство для защиты электродвигателя от перегрузки.
При покупке шкафа управления в составе электрической приточной воздухонагревательной установки, блок комплектуется температурным и ветровым реле.
Технические характеристики и комплектация ШУК-100
Шкаф управления калорифером ШУК-100 обеспечивает:- • индикацию режимов работы установки и калорифера;
- • невозможность включения нагревательных электрических секций при не включенном вентиляторе;
- • отключение электродвигателя вентилятора при токовых и фазных перегрузках;
- • отключение секций электрокалорифера при аварийном отключении электродвигателя вентилятора;
- • отключение всех секций при срабатывании температурного реле ТЭНов от аварийного перегрева.
Шкаф управления калорифером приточно-вентиляционной системы ШУК-100 служит для дополнительной комплектации: электрических воздухонагревательных установок СФОЦ (ЭКОЦ) 100, предназначенных для вентиляции и отопления складских помещений, сельскохозяйственных комплексов и производственных построек; электрических калориферов СФО (ЭКО) 100, выступающих, как комплектуемое изделие к этой установке, либо как самостоятельный нагревательный модуль, работающей в воздушном потоке с минимально возможной производительностью 4000 м3/час.
В таблице представлены основные технические характеристики и справочные данные по необходимым комплектуемым изделиям для запуска шкафа управления типа БУ ШУК-100 в работу.
| Шкаф управления калорифером ШУК-100. Технические характеристики и комплектация | |
|---|---|
| Напряжение питающей сети, В | 380 |
| Частота питающей сети, Гц | 50 |
| Напряжение цепи управления, В | 220 |
| Мощность электродвигателя, кВт | до 2.5 |
| Внешние габаритные размеры, мм | 220 х 400 х 500 |
| Масса шкафа, кг | 18 |
| Корпус металлический | ЩМП-2 |
| Автоматический выключатель ВА 47-29 1Р 10А | 1 |
| Арматура светосигнальная (красная) | 1 |
| Арматура светосигнальная (зеленая) | 1 |
| Реле тепловое РТИ (РТН) 5.5 - 8А | 1 |
| Пускатель КМИ (КМН) 9А 220-230В | 2 |
| Пускатель КМИ (КМН) 65А 220-230В | 3 |
| Реле температурное ТРМ 11-01 (11-11) | 1 |
| Реле ветровое с микрокнопкой КМ-1 | 1 |
| Мощность электрокалорифера, общая, кВт | 90 |
| Мощность одной секции электрокалорифера, кВт | 30 |
| Мощность электродвигателя вентилятора, кВт | 2.2 |
| Расчетный ток линии электрокалорифера, А | 137 |
| Расчетный ток одной секции электрокалорифера, А | 46 |
| Расчетный ток линии электродвигателя вентилятора, А | 5 |
| Пусковые токи электродвигателя, А | 31 |
| Расчетный ток магистрали, питающей установку, А | 142 |
| Силовой кабель от сети, минимальное сечение медной жилы кабеля, мм2 | 50 |
| Кабель на секции, минимальное сечение медной жилы на каждую фазу секции, мм2 | 16 |
| Кабель на электродвигатель, минимальное сечение медной жилы кабеля, мм2 | 4 |
| Провода для подключения температурного и ветрового реле, сечение, мм2 | 1 |
При заказе шкафа управления без соответствующей электрокалориферной установки типа СФОЦ-100, рекомендуется доукомплектовать его температурным и ветровым реле. Температурное реле ТРМ-11, в случае превышения температуры оребрения тэнов выше допустимого уровня, и ветровое реле, в случае аварийного прекращения подачи воздушного потока, размыкают цепи управления и отключают нагревательные секции.

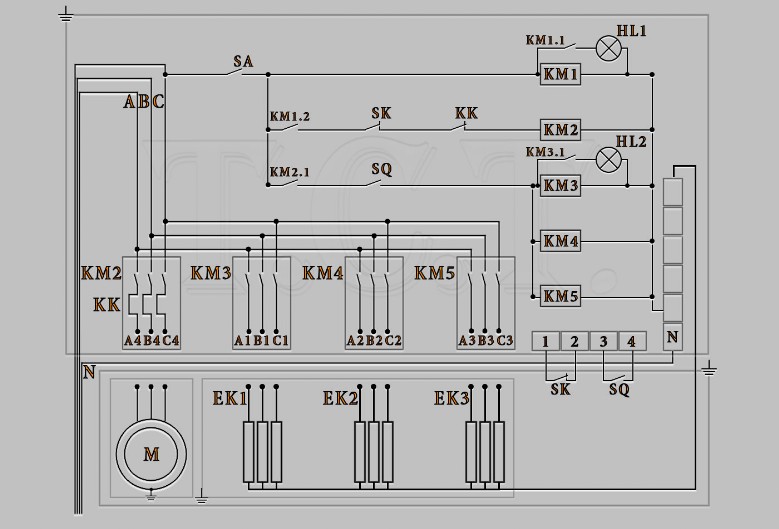

Электрическая схема подключения шкафа управления ШУК-100
Шкаф управления ШУК-100 подключается к сети и электрокалориферной установке согласно электрической схемы. Монтаж электрических цепей производится кабелем, справочные данные, по сечению которого представлены в таблице.
Структура условного обозначения в принципиальной схеме ШУК-100:
SA - автоматический выключатель ВА 47-29;
HL1 - арматура светосигнальная (зеленая);
HL2 - арматура светосигнальная (красная);
EK 1 – секция нагревателей;
EK 2 – секция нагревателей;
EK 3 – секция нагревателей;
M – электродвигатель;
SK - реле температурное ТРМ 11;
SQ – реле ветровое;
KK – реле тепловое РТИ 5.5-8А;
KM 1 - пускатель КМИ 9А;
KM 2 – пускатель КМИ 9А;
KM 3 – пускатель КМИ 65А;
KM 4 – пускатель КМИ 65А;
KM 5 – пускатель КМИ 65А.
Монтаж, подключение и порядок работы шкафа управления ШУК-100
Перед монтажом шкафа управления ШУК-100 необходимо произвести его визуальный осмотр с целью выявления и исправления возможных повреждений,
образовавшихся в результате неправильной транспортировки или хранения.
Шкаф управления устанавливается в одном помещении с обслуживаемым оборудованием. Изделие монтируется вертикально, на высоте
1.4-1.7 м от пола, на стене или металлических стойках. Осуществить подбор и прокладку кабелей для подключения блока управления. Сечение
и марка проводов и кабелей, проводимых к электрокалориферу, вентилятору, ветровому и температурному реле, способы их прокладки, должны
соответствовать требованиям действующих ПУЭ. Справочные данные приведены в таблице.
Перед включением шкафа управления необходимо проверить:
- надежность заземления шкафа управления и сопутствующего оборудования;
- состояние цепей и приборов;
- затяжку всех доступных контактных соединений и при необходимости подтянуть.
