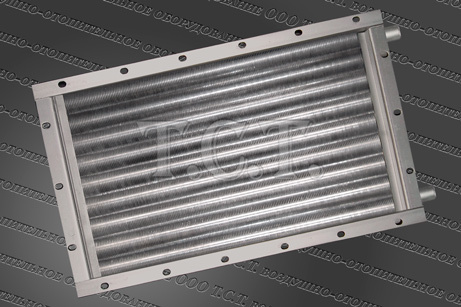

Калорифер КСк 2-2
Производство и сфера назначения водяного калорифера КСк 2-2
Калорифер КСк 2-2 водяной предназначен для подогрева приточно-рециркуляционного воздуха и создания микроклимата в зданиях различного назначения. Основные теплотехнические характеристики и параметры калорифера КСк 2-2-02-ХЛ3 соответствуют ТУ 4863-002-55613706-02. После изготовления, герметичность и прочность каждого воздухонагревателя проверяется воздействием воды под давлением 1.5 Па. Водяные теплообменники предназначены для эксплуатации в условиях холодного (ХЛ) и умеренного (У) климата категории размещения 3 по ГОСТ 15150-69.
Устройство и технические характеристики калорифера КСк 2-2
Калорифер КСк 2-2 конструктивно представляет собой малый отопительный модуль прямоугольного сечения с автономным гидравлическим трактом, включающим в себя: трубные решетки, распределительные коллектора, патрубки, теплоотдающие элементы, съемные боковые щитки. Для соединения калорифера со смежным оборудованием отопительно-вентиляционной системы по периметру решеток и щитков пробиваются монтажные отверстия. Теплопередающие элементы воздухонагревателя выполнены из стальных электросварных трубок наружным диаметром 16 мм с толщиной стенки 1.6 мм по ГОСТ 10704 или стальных бесшовных холоднодеформированных трубок диаметром 16 мм со стенкой 1.5 мм по ГОСТ 8734 и алюминиевого спирально-накатного оребрения.
Теплоноситель – горячая (перегретая) вода, по качеству и составу соответствующая ГОСТ 20995 с температурой не более 190°С и давлением не более 1.2 МПа. Два ряда нагревательных элементов, установленных по ходу движения воздушного потока в шахматной компоновке. Количество камер для прохода теплоносителя – четыре.
| Основные технические характеристики водяного воздухонагревателя КСк 2-2-02-ХЛ3 | |||
|---|---|---|---|
| Производительность по воздуху, м³/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м² | Масса, кг |
| 2500 | 37 | 8.2 | 25 |
Тепловая мощность калорифера КСк 2-2 - 37 кВт. Площадь поверхности теплообмена – 8.2 м². Производительность по воздуху - 2500 м³/ч. Емкость (объем) воздухонагревателя – 2.7 литра. Габариты по контуру - 727 х 450 х 180 мм. Количество теплопередающих трубок – 17 шт. Длина каждой металлической трубки – 669 мм. Длина алюминиевого накатного оребрения трубки – 629 мм. Вес (масса) калорифера - 25 кг. Диаметр патрубка – 32 мм.

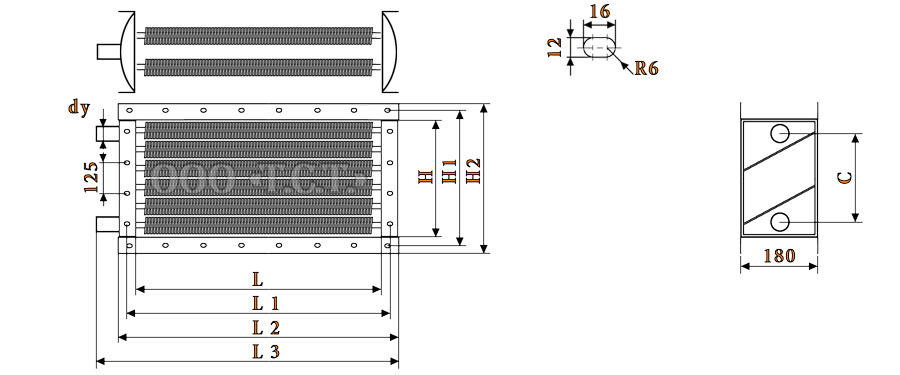

Габаритные и присоединительные размеры калорифера КСк 2-2
| Габаритные и присоединительные размеры оребренного теплообменника КСк 2-2, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| L | L 1 | L 2 | L 3 | H | H 1 | H 2 | C | dy |
| 655 | 703 | 727 | 775 | 378 | 426 | 450 | 305 | 32 |
Габаритные размеры водовоздушного теплообменника КСк 2 2: L - 655 мм (длина трубок до решеток - внутренняя длина воздухонагревателя), L1 - 703 мм (расстояние между присоединительными монтажными отверстиями), L2 - 727 мм (полная длина воздухоподогревателя - без патрубков), L3 - 775 мм (полная длина водяного калорифера КСк 2 2 - с патрубками), H - 378 мм (внутренняя ширина отопительного прибора), H1 - 426 мм (расстояние между присоединительными отверстиями), H2 - 450 мм (полная ширина калорифера КСк 2 2), С - 305 мм (расстояние между патрубками - по центру), dy - диаметр условного прохода патрубков.
Расчетные рабочие параметры водяного калорифера типа КСк 2-2
| Технические данные калорифера КСк 2-2 для расчета и подбора | Площадь, м² | ||||||
|---|---|---|---|---|---|---|---|
| Число ходов по внутреннему теплоносителю | Число рядов | Длина теплоотдающего элемента (в свету), м | фронтального сечения | поверхности теплообмена | сечения коллектора | сечения патрубка | живого сечения для прохода теплоносителя |
| 4 | 2 | 0.655 | 0.244 | 8.2 | 0.00152 | 0.00101 | 0.00057 |
Ниже представлены справочные таблицы с расчетными данными биметаллического оребренного калорифера типа КСк 2 2 производства ООО Т.С.Т. Расчет произведен для температурных значений входящего воздуха от 0 до -20 градусов. Объем нагреваемого, проходящего через данный отопительный модуль воздушного потока варьируется от 1000 до 3000 метров кубических в час, температура используемого теплоносителя - от 150 до 70 градусов. Выложенные теплотехнические показатели, включающие в себя: температуру воздуха на выходе из калорифера, расход теплоносителя, гидравлические и аэродинамические сопротивления, производительность по теплу помогут в выборе наиболее подходящих режимов работы воздухонагревателя, исходя из заданных эксплуатационных характеристик. Табличные данные можно использовать и при подборе вентиляционного и насосно-смесительного оборудования.
| Температурный режим воды на входе и выходе, °С | 150/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 2000 | 2500 | 3000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,94 | 3,06 | 3,12 | 3,18 | 3,68 | 3,82 | 3,89 | 3,97 | 4,42 | 4,58 | 4,67 | 4,77 |
| Аэродинамическое сопротивление, Па | 31 | 33 | 34 | 35 | 46 | 49 | 51 | 53 | 64 | 69 | 71 | 74 |
| t воздуха на выходе из воздухонагревателя, °С | 34 | 28 | 25 | 22 | 31 | 24 | 21 | 18 | 29 | 22 | 18 | 15 |
| Расход теплоносителя, м³/ч | 0,3 | 0,3 | 0,4 | 0,4 | 0,3 | 0,4 | 0,4 | 0,5 | 0,4 | 0,4 | 0,5 | 0,5 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,2 | 0,3 | 0,3 | 0,2 | 0,3 | 0,3 | 0,4 | 0,3 | 0,3 | 0,4 | 0,4 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 36,0 | 37,4 | 38,1 | 38,8 | 40,1 | 41,7 | 42,4 | 43,2 | 43,8 | 45,5 | 46,4 | 47,2 |
| Скорость теплоносителя в калорифере КСк 2-2, м/сек | 0,14 | 0,17 | 0,18 | 0,19 | 0,16 | 0,19 | 0,20 | 0,22 | 0,18 | 0,21 | 0,22 | 0,24 |
| Производительность по теплу, кВт | 25 | 29 | 31 | 33 | 29 | 33 | 35 | 37 | 32 | 37 | 39 | 41 |
| Температурный график теплоносителя, °С | 130/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,21 | 2,29 | 2,34 | 2,38 | 2,94 | 3,06 | 3,12 | 3,18 | 3,68 | 3,82 | 3,89 | 3,97 |
| Аэродинамическое сопротивление, Па | 18 | 19 | 20 | 21 | 31 | 33 | 34 | 35 | 46 | 49 | 51 | 53 |
| t воздуха на выходе из теплообменника, °С | 37 | 31 | 28 | 25 | 33 | 26 | 23 | 20 | 30 | 23 | 20 | 17 |
| Расход теплоносителя, м³/ч | 0,3 | 0,4 | 0,4 | 0,5 | 0,4 | 0,4 | 0,5 | 0,5 | 0,4 | 0,5 | 0,5 | 0,6 |
| Гидравлическое сопротивление, кПа | 0,1 | 0,2 | 0,2 | 0,3 | 0,2 | 0,3 | 0,4 | 0,4 | 0,3 | 0,4 | 0,5 | 0,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 32,5 | 33,8 | 34,5 | 35,1 | 37,4 | 38,9 | 39,7 | 40,4 | 41,7 | 43,4 | 44,2 | 45,0 |
| Скорость теплоносителя, м/сек | 0,15 | 0,17 | 0,19 | 0,20 | 0,18 | 0,21 | 0,22 | 0,24 | 0,21 | 0,24 | 0,25 | 0,27 |
| Производительность по теплу калорифера КСк 2-2, кВт | 20 | 23 | 25 | 27 | 24 | 28 | 30 | 32 | 28 | 32 | 34 | 36 |
| Температурный режим воды на входе и выходе, °С | 115/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,21 | 2,29 | 2,34 | 2,38 | 2,94 | 3,06 | 3,12 | 3,18 | 3,68 | 3,82 | 3,89 | 3,97 |
| Аэродинамическое сопротивление, Па | 18 | 19 | 20 | 21 | 31 | 33 | 34 | 35 | 46 | 49 | 51 | 53 |
| t воздуха на выходе из воздухоподогревателя, °С | 36 | 30 | 27 | 24 | 32 | 26 | 22 | 19 | 29 | 22 | 19 | 16 |
| Расход теплоносителя в калорифере КСк 2-2, м³/ч | 0,4 | 0,5 | 0,5 | 0,6 | 0,5 | 0,5 | 0,6 | 0,6 | 0,5 | 0,6 | 0,6 | 0,7 |
| Гидравлическое сопротивление, кПа | 0,3 | 0,4 | 0,4 | 0,5 | 0,4 | 0,5 | 0,6 | 0,7 | 0,5 | 0,7 | 0,8 | 1,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 33,9 | 35,3 | 36,0 | 36,7 | 39,0 | 40,6 | 41,4 | 42,2 | 43,5 | 45,3 | 46,2 | 47,1 |
| Скорость теплоносителя, м/сек | 0,19 | 0,22 | 0,24 | 0,26 | 0,23 | 0,27 | 0,29 | 0,31 | 0,26 | 0,31 | 0,33 | 0,35 |
| Тепловой поток, кВт | 20 | 23 | 24 | 26 | 23 | 27 | 29 | 31 | 27 | 31 | 33 | 35 |
| График теплоносителя, °С | 105/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 2,21 | 2,29 | 2,34 | 2,38 | 2,94 | 3,06 | 3,12 | 3,18 | 3,68 | 3,82 | 3,89 | 3,97 |
| Аэродинамическое сопротивление КСк 2-2, Па | 18 | 19 | 20 | 21 | 31 | 33 | 34 | 35 | 46 | 49 | 51 | 53 |
| Температура воздуха на выходе из калорифера, °С | 35 | 29 | 27 | 24 | 31 | 25 | 22 | 19 | 28 | 22 | 19 | 16 |
| Расход горячей воды, м³/ч | 0,5 | 0,6 | 0,6 | 0,7 | 0,6 | 0,7 | 0,7 | 0,8 | 0,7 | 0,8 | 0,8 | 0,9 |
| Гидравлическое сопротивление, кПа | 0,4 | 0,6 | 0,7 | 0,8 | 0,6 | 0,9 | 1,0 | 1,2 | 0,9 | 1,2 | 1,4 | 1,6 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 35,3 | 36,8 | 37,5 | 38,2 | 40,6 | 42,3 | 43,1 | 44,0 | 45,3 | 47,2 | 48,1 | 49,0 |
| Скорость теплоносителя в трубках, м/сек | 0,24 | 0,28 | 0,31 | 0,33 | 0,29 | 0,34 | 0,36 | 0,39 | 0,33 | 0,39 | 0,42 | 0,44 |
| Тепловая мощность, кВт | 19 | 23 | 24 | 26 | 23 | 27 | 29 | 31 | 26 | 31 | 33 | 35 |
| Температура воды на входе и выходе из нагревателя, °С | 95/70 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 2,21 | 2,29 | 2,34 | 2,38 | 2,94 | 3,06 | 3,12 | 3,18 | 3,68 | 3,82 | 3,89 | 3,97 |
| Аэродинамическое сопротивление, Па | 18 | 19 | 20 | 21 | 31 | 33 | 34 | 35 | 46 | 49 | 51 | 53 |
| t воздуха на выходе из теплообменника, °С | 35 | 29 | 26 | 24 | 31 | 25 | 22 | 19 | 28 | 22 | 19 | 16 |
| Расход теплоносителя калорифером КСк 2-2, м³/ч | 0,7 | 0,8 | 0,9 | 0,9 | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,1 | 1,2 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,9 | 1,2 | 1,4 | 1,6 | 1,3 | 1,7 | 2,0 | 2,3 | 1,7 | 2,3 | 2,7 | 3,1 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 37,3 | 38,9 | 39,7 | 40,5 | 43,0 | 44,8 | 45,7 | 46,6 | 47,9 | 49,9 | 51,0 | 52,0 |
| Скорость теплоносителя, м/сек | 0,34 | 0,39 | 0,42 | 0,46 | 0,40 | 0,47 | 0,51 | 0,55 | 0,46 | 0,54 | 0,58 | 0,62 |
| Производительность по теплу, кВт | 19 | 22 | 24 | 26 | 23 | 27 | 29 | 31 | 26 | 31 | 33 | 35 |
| Отопительный график горячей воды, °С | 95/60 | |||||||||||
| Объем нагнетаемого в калорифер КCк2-2 воздуха, м³/ч | 1200 | 1700 | 2200 | |||||||||
| Температура входящего холодного воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 1,77 | 1,83 | 1,87 | 1,91 | 2,50 | 2,60 | 2,65 | 2,70 | 3,24 | 3,36 | 3,43 | 3,49 |
| Аэродинамические потери, Па | 12 | 13 | 14 | 15 | 23 | 24 | 25 | 26 | 36 | 39 | 40 | 42 |
| Температура выходящего нагретого воздуха, °С | 33 | 28 | 25 | 22 | 29 | 23 | 20 | 17 | 26 | 20 | 17 | 14 |
| Объем используемого теплоносителя, м³/ч | 0,4 | 0,5 | 0,5 | 0,6 | 0,5 | 0,5 | 0,6 | 0,6 | 0,5 | 0,6 | 0,7 | 0,7 |
| Гидравлические потери, кПа | 0,2 | 0,3 | 0,4 | 0,5 | 0,4 | 0,5 | 0,6 | 0,7 | 0,5 | 0,7 | 0,9 | 1,0 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 30,8 | 32,1 | 32,8 | 33,5 | 36,5 | 38,1 | 39,0 | 39,8 | 41,4 | 43,2 | 44,2 | 45,1 |
| Скорость теплоносителя, м/сек | 0,18 | 0,21 | 0,23 | 0,25 | 0,22 | 0,27 | 0,29 | 0,31 | 0,26 | 0,31 | 0,34 | 0,36 |
| Тепловая мощность воздухонагревателя, кВт | 15 | 17 | 19 | 20 | 18 | 21 | 23 | 25 | 21 | 25 | 27 | 29 |
| График теплоносителя, °С | 90/65 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1500 | 2000 | 2500 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 2,21 | 2,29 | 2,34 | 2,38 | 2,94 | 3,06 | 3,12 | 3,18 | 3,68 | 3,82 | 3,89 | 3,97 |
| Воздушное сопротивление калорифера КСк 2 2, Па | 18 | 19 | 20 | 21 | 31 | 33 | 34 | 35 | 46 | 49 | 51 | 53 |
| t нагретого воздуха на выходе из теплообменника, °С | 32 | 27 | 24 | 21 | 29 | 23 | 20 | 17 | 26 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 0,6 | 0,7 | 0,8 | 0,9 | 0,8 | 0,9 | 1,0 | 1,0 | 0,9 | 1,0 | 1,1 | 1,2 |
| Сопротивление по воде, кПа | 0,7 | 1,0 | 1,2 | 1,4 | 1,1 | 1,5 | 1,8 | 2,1 | 1,4 | 2,0 | 2,3 | 2,7 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 36,8 | 38,4 | 39,2 | 40,0 | 42,4 | 44,3 | 45,2 | 46,1 | 47,2 | 49,3 | 50,4 | 51,4 |
| Скорость теплоносителя в трубках, м/сек | 0,31 | 0,37 | 0,40 | 0,43 | 0,37 | 0,44 | 0,47 | 0,51 | 0,42 | 0,50 | 0,54 | 0,58 |
| Производительность по теплу, кВт | 18 | 21 | 23 | 24 | 21 | 25 | 27 | 29 | 24 | 29 | 31 | 33 |
| График подачи и отвода теплоносителя, °С | 90/55 | |||||||||||
| Объем обогреваемого воздуха, м³/ч | 1000 | 1500 | 2000 | |||||||||
| Температура подаваемого в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,47 | 1,53 | 1,56 | 1,59 | 2,21 | 2,29 | 2,34 | 2,38 | 2,94 | 3,06 | 3,12 | 3,18 |
| Воздушное сопротивление, Па | 9 | 9 | 10 | 10 | 18 | 19 | 20 | 21 | 31 | 33 | 34 | 35 |
| Температура воздуха на выходе из КСк 2-2, °С | 33 | 28 | 25 | 23 | 28 | 22 | 19 | 17 | 25 | 19 | 16 | 13 |
| Объем потребляемого теплоносителя, м³/ч | 0,3 | 0,4 | 0,4 | 0,5 | 0,4 | 0,5 | 0,5 | 0,6 | 0,5 | 0,6 | 0,6 | 0,7 |
| Гидравлические потери калорифера КСк 2-2, кПа | 0,1 | 0,2 | 0,3 | 0,4 | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,6 | 0,7 | 0,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 27,7 | 29,0 | 29,6 | 30,3 | 33,8 | 35,4 | 36,2 | 37,2 | 38,9 | 40,7 | 41,7 | 42,5 |
| Скорость теплоносителя, м/сек | 0,15 | 0,18 | 0,19 | 0,21 | 0,19 | 0,23 | 0,25 | 0,28 | 0,23 | 0,27 | 0,30 | 0,32 |
| Тепловая производительность, кВт | 12 | 14 | 16 | 17 | 15 | 18 | 20 | 22 | 18 | 22 | 24 | 26 |
| Температура теплоносителя на входе и выходе, °С | 80/60 | |||||||||||
| Объем подаваемого воздуха, м³/ч | 1200 | 1700 | 2200 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в набегающем потоке, кг/м²•с | 1,77 | 1,83 | 1,87 | 1,91 | 2,50 | 2,60 | 2,65 | 2,70 | 3,24 | 3,36 | 3,43 | 3,49 |
| Аэродинамическое сопротивление, Па | 12 | 13 | 14 | 15 | 23 | 24 | 25 | 26 | 36 | 39 | 40 | 42 |
| t воздуха на выходе из воздухоподогревателя, °С | 32 | 27 | 25 | 22 | 28 | 23 | 20 | 17 | 26 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 0,6 | 0,8 | 0,8 | 0,9 | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,1 | 1,2 | 1,3 |
| Гидравлическое сопротивление, кПа | 0,7 | 1,1 | 1,3 | 1,5 | 1,2 | 1,7 | 2,0 | 2,3 | 1,6 | 2,3 | 2,7 | 3,2 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 33,8 | 35,3 | 36,1 | 36,9 | 40,1 | 41,9 | 42,9 | 43,8 | 45,4 | 47,6 | 48,6 | 49,7 |
| Скорость теплоносителя в калорифере КСк 2-2, м/сек | 0,31 | 0,37 | 0,40 | 0,44 | 0,39 | 0,46 | 0,50 | 0,54 | 0,45 | 0,54 | 0,59 | 0,64 |
| Тепловая мощность воздухонагревателя, кВт | 14 | 17 | 19 | 20 | 18 | 21 | 23 | 25 | 21 | 25 | 27 | 29 |
| Температурный режим воды на входе и выходе, °С | 80/50 | |||||||||||
| Объем подаваемого в теплообменник воздуха, м³/ч | 1000 | 1500 | 2000 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,47 | 1,53 | 1,56 | 1,59 | 2,21 | 2,29 | 2,34 | 2,38 | 2,94 | 3,06 | 3,12 | 3,18 |
| Сопротивление по воздуху, Па | 9 | 9 | 10 | 10 | 18 | 19 | 20 | 21 | 31 | 33 | 34 | 35 |
| t воздуха на выходе из калорифера КСк 2-2, °С | 29 | 25 | 22 | 20 | 25 | 20 | 17 | 14 | 22 | 17 | 14 | 12 |
| Объем теплоносителя для нагрева, м³/ч | 0,3 | 0,4 | 0,4 | 0,5 | 0,4 | 0,5 | 0,5 | 0,6 | 0,5 | 0,6 | 0,7 | 0,7 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,3 | 0,4 | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,6 | 0,8 | 0,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 27,9 | 29,3 | 30,0 | 30,7 | 34,1 | 35,8 | 36,6 | 37,4 | 39,3 | 41,2 | 42,2 | 43,1 |
| Скорость горячей воды в трубках, м/сек | 0,15 | 0,19 | 0,21 | 0,22 | 0,20 | 0,24 | 0,27 | 0,29 | 0,24 | 0,29 | 0,32 | 0,35 |
| Тепловая производительность, кВт | 11 | 13 | 14 | 16 | 14 | 17 | 19 | 20 | 17 | 20 | 22 | 24 |
| Температурный график теплоносителя, °С | 70/55 | |||||||||||
| Объем нагреваемого воздуха, м³/ч | 1200 | 1500 | 1800 | |||||||||
| Температура входящего воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Скорость воздуха в фронтальном сечении, кг/м²•с | 1,77 | 1,83 | 1,87 | 1,91 | 2,21 | 2,29 | 2,34 | 2,38 | 2,65 | 2,75 | 2,80 | 2,86 |
| Аэродинамическое сопротивление, Па | 12 | 13 | 14 | 15 | 18 | 19 | 20 | 21 | 25 | 27 | 28 | 29 |
| t воздуха на выходе из калорифера КСк 2-2, °С | 30 | 25 | 22 | 20 | 27 | 22 | 19 | 17 | 25 | 20 | 17 | 14 |
| Расход теплоносителя, м³/ч | 0,8 | 0,9 | 1,0 | 1,1 | 0,9 | 1,1 | 1,2 | 1,3 | 1,0 | 1,2 | 1,3 | 1,4 |
| Сопротивление по воде, кПа | 1,1 | 1,6 | 2,0 | 2,4 | 1,5 | 2,2 | 2,6 | 3,1 | 1,9 | 2,8 | 3,3 | 3,9 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 34,9 | 36,6 | 37,5 | 38,4 | 39,0 | 41,0 | 41,9 | 42,8 | 42,6 | 44,8 | 45,8 | 46,8 |
| Скорость теплоносителя в трубках, м/сек | 0,38 | 0,46 | 0,50 | 0,55 | 0,43 | 0,53 | 0,58 | 0,63 | 0,49 | 0,59 | 0,65 | 0,70 |
| Тепловой поток, кВт | 13 | 16 | 17 | 19 | 15 | 18 | 20 | 22 | 17 | 21 | 22 | 24 |
| Температура теплоносителя на входе и выходе, °С | 70/45 | |||||||||||
| Объем нагреваемого холодного воздуха, м³/ч | 1000 | 1300 | 1600 | |||||||||
| Температура входящего в калорифер воздуха, °С | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 | 0 | -10 | -15 | -20 |
| Массовая скорость воздуха в потоке, кг/м²•с | 1,47 | 1,53 | 1,56 | 1,59 | 1,91 | 1,99 | 2,03 | 2,07 | 2,36 | 2,45 | 2,49 | 2,54 |
| Аэродинамическое сопротивление, Па | 9 | 9 | 10 | 10 | 14 | 15 | 16 | 17 | 20 | 22 | 23 | 24 |
| Температура выходящего воздуха, °С | 26 | 21 | 19 | 17 | 24 | 19 | 16 | 14 | 22 | 16 | 14 | 12 |
| Расход теплоносителя, м³/ч | 0,4 | 0,4 | 0,5 | 0,5 | 0,4 | 0,5 | 0,5 | 0,6 | 0,5 | 0,6 | 0,6 | 0,7 |
| Гидравлическое сопротивление, кПа | 0,2 | 0,3 | 0,4 | 0,6 | 0,3 | 0,4 | 0,5 | 0,7 | 0,4 | 0,6 | 0,7 | 0,8 |
| Коэффициент теплопередачи, Вт/(м²•°C) | 28,3 | 29,7 | 30,5 | 31,2 | 32,2 | 33,9 | 34,7 | 35,5 | 35,6 | 37,5 | 38,4 | 39,3 |
| Скорость теплоносителя, м/сек | 0,16 | 0,20 | 0,23 | 0,25 | 0,20 | 0,24 | 0,27 | 0,29 | 0,22 | 0,28 | 0,30 | 0,33 |
| Тепловая мощность калорифера КСк 2-2, кВт | 10 | 12 | 13 | 14 | 11 | 14 | 16 | 17 | 13 | 16 | 18 | 19 |
Подробный пошаговый расчет и подбор теплообменников данной серии выложен на странице сайта: Расчет и подбор водяных калориферов КСк. Калориферы подобного типоразмера, но большей тепловой мощности представлены на страницах: Трехрядный воздухонагреватель КСк 3-2 и Четырехрядный воздухонагреватель КСк 4-2. Расчет произведен для температурных значений входящего воздуха до -30 градусов.
Аэродинамическое и гидравлическое сопротивление, коэффициент теплопередачи калорифера КСк 2 2
Ниже представлены таблицы с показателями коэффициента теплопередачи, аэродинамического и гидравлического сопротивлений калорифера водяного КСк 2-2 (в зависимости от скорости теплоносителя и массовой скорости воздуха в фронтальном сечении). Подробное описание, таблицы и формулы для нахождения этих показателей выложены на Технической странице сайта.
