Калорифер КПСк 4-12. Производство, технические характеристики, цена

Калориферы

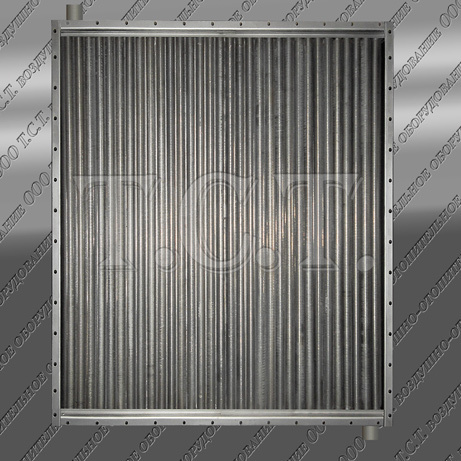

Калорифер КПСк 4-12 паровой - воздухонагреватель наибольшего размера из линейки паровых калориферов КПСк. Используется для воздушного отопления больших площадей в составе вентиляционных установок. Относится к классу поверхностных,рекуперативных теплообменников, биметаллический с алюминиевым оребрением.

Производство согласно техническим характеристикам
ТУ 4863-002-55613706-2011. Теплоноситель - сухой насыщенный пар с температурой 190°С и давлением до 1,2 мПа. Состоит из теплонесущих элементов, распределительного и сборного коллекторов, двух или трех присоединительных патрубков или штуцеров, трубной решетки.

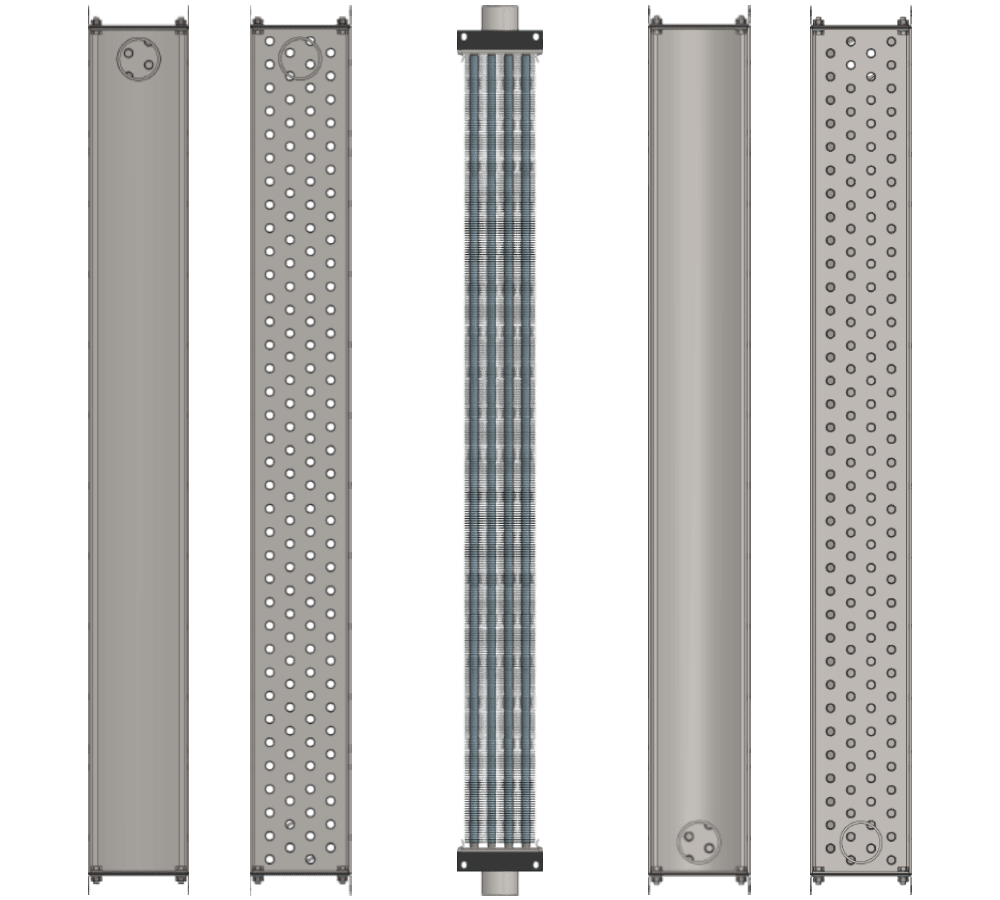

Parovoj kalorifer kpsk 4-12

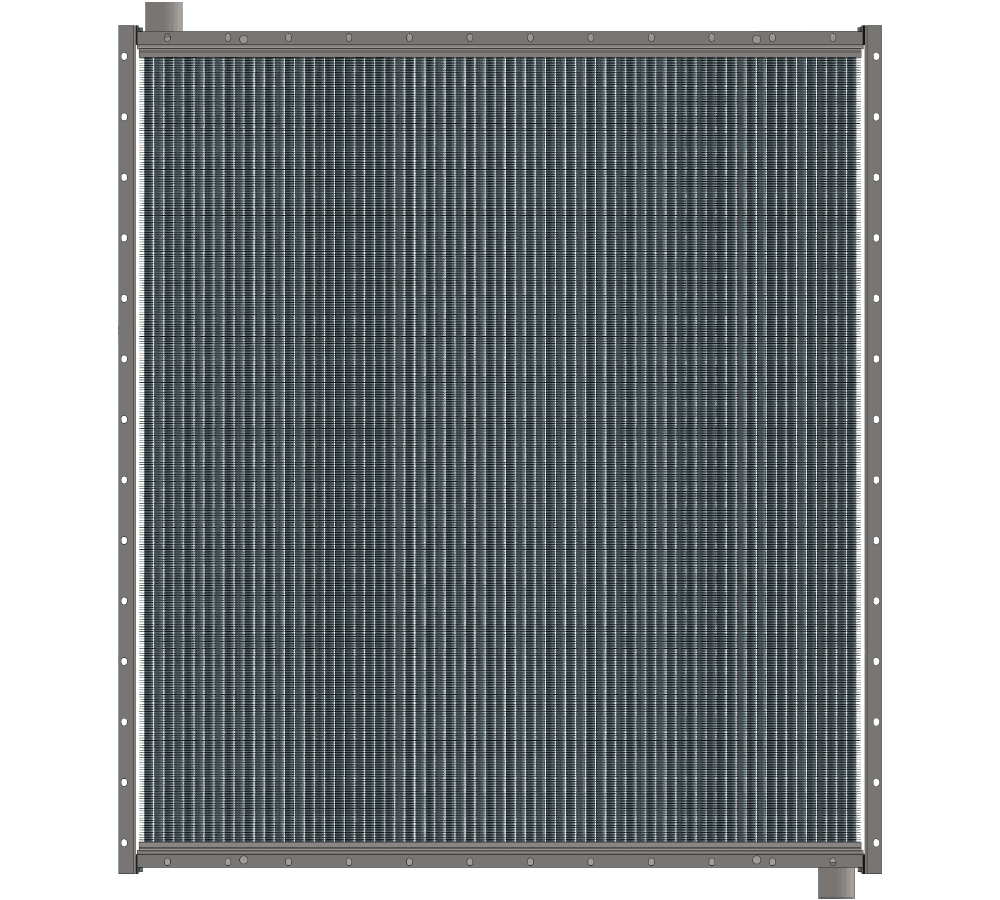

Kalorifer kpsk 4-12 parovozdushny

Теплоотдающие элементы калорифера изготавливаются из стальной электросварной трубы 16х1,6 мм (ГОСТ 10704-91) или стальной цельнотянутой бесшовной холоднодеформированной трубы 16х1.5 мм (ГОСТ 8734-75) и алюминиевого накатного оребрения номинальным диаметром 39 мм.

Производительность по воздуху - 25000 м³/ч
Площадь поверхности теплообмена - 172,4 м²
Объем
(емкость) воздухонагревателя КПСк 4-12  -  0,03816 м3
Габариты по контуру - 1727 х 1575 х 180 мм
Тепловая мощность - 668 кВт    Вес (масса)  калорифера (не более) - 307 кг

Цена калорифера КПСк 4-12 (с электросварными трубками в теплоотдающих элементах) составляет 48733 руб. с НДС, с бесшовными цельнотянутыми - 67756 рублей

Технические характеристики, габаритные и присоединительные размеры парового калорифера КПСк 4-12

Наименование воздухоподогревателя

Производительность

Площадь поверхности теплообмена

Габаритные и присоединительные размеры, мм

Масса
(не более)

№№

По воздуху, м³/ч

По теплу, кВт

м²

L

L 1

L 2

L 3

l

l  1

l  2

C

dy

кг

КП-Ск 4-12

25000

668,4

172.4

1655

1703

1727

1774

1503

1551

1575

1392

76

307

L 3 - общая длина воздухонагревателя (с учетом патрубков),     L 2 - длина теплообменника (без патрубков),     L 1 - расстояние между центрами монтажных отверстий,     L - внутренняя длина калорифера (теплоотдающего элемента в свету),     l 2 - общая габаритная ширина воздухоподогревателя,     l 1 - расстояние между присоединительно-крепежными отверстиями,     l - внутренняя ширина отопительного модуля КПСк 4 12

Kalorifer kpsk 4-12. Chertez - tehnicheskie harakteristiki, gabaritnye razmery

В качестве теплоносителя используется пар - предельная температура 190°С. Схема движения первичного теплоносителя и воздуха – перекрестно-точная.

Четыре ряда теплонесущих элементов для прохода пара (общее количество - 142 шт.). Материал теплонесущего элемента - стальная труба диаметром 16 мм (толщина стенки 1,6 мм) и алюминиевое спирально-накатное оребрение.

Схема расположения - шахматное. Число ходов по теплоносителю - один. Диаметр патрубков - 76 мм. Возможно изготовление по заказу фланцев и штуцеров другого диаметра.

Наименование парового теплообменника

Число ходов по внутреннему теплоносителю

Число рядов

Длина теплоотдающего элемента (в свету), м

Площадь, м2

Вес

поверхности теплопередачи

фронтального сечения

сечения коллектора

сечения патрубка

живого сечения для прохода теплоносителя

кг

КПСк 4-12

1

4

1.658

172.4

2.488

0.00224

0.00509

0.01610

307

Для нормальной и эффективной работы паровоздушного калорифера типа КПСк 4-12 требуется соблюдения следующих условий: используемый пар должен быть сухим и без неконденсируемых газов (как вариант - установка "выпара" в верхней крышке коллектора), конденсат в теплообменнике должен своевременно удаляться с помощью конденсатоотводчика, производить регулировку специальными регулирующими клапанами, правильный подбор обвязки. К преимуществам использования парового нагревателя КПСк 4 12 и системы парового отопления в целом можно отнести: меньшие диаметры труб паропроводной магистрали для подвода теплоносителя, относительно малое гидростатическое давление в системе, быстрый прогрев.



Коэффициент теплопередачи (Вт/(м2•°С) и аэродинамическое сопротивление (Па) парового калорифера КПСк 4 12

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 4-12 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией представлен на странице: Расчет и подбор воздухонагревателей с теплоносителем пар.

Konvertery edinic dlia rascheta kaloriferov kpsk

Коэффициент теплоотдачи (Вт/(м2•°С) воздухоподогревателя с алюминиевым оребрением КПСк4 12 парового четырехрядного одноходового

Воздухонагреватель

Длина теплоотдающего элемента (в свету), м

Массовая скорость движения воздуха во фронтальном сечении   (Vp)Н, кг/м2с

1.5

2.0

2.5

3.0

3.5

4.0

4.5

5.0

5.5

6.0

6.5

7.0

8.0

КПСк 4-12

1.658

31.09

35.65

39.64

43.24

46.53

49.58

52.44

55.14

57.70

60.14

62.47

64.72

68.96

Аэродинамическое сопротивление

18

31

46

65

86

110

136

165

196

230

267

306

390



Потребление насыщенного пара при эксплуатации калорифера КПСк 4 12

В таблице представлены некоторые показатели расчетов теплообменника КПСк 4-12 по принятым данным объема нагреваемого воздуха и температуры воздуха на входе и выходе из воздухонагревателя. Подробный пошаговый расчет калориферов типа КПСк представлен на Технической Странице нашего сайта.

Таблица данных теплотехнического расчета парового калорифера КПСк 4-12

Давление насыщенного пара - 0.1 МПа. Температура 99.6 °C

Итоговые показатели

Объем нагреваемого воздуха (производительность по воздуху), м3/час

25000

32000

40000

Температура воздуха на входе в теплообменник, °C

-20

-15

-10

-5

0

+5

Температура нагретого воздуха на выходе, °C

+52

+54

+51

+53

+52

+54

Массовая скорость в фронтальном сечении, кг/м2•с

3,41

3,37

4,29

4,24

5,27

5,21

Аэродинамическое сопротивление, Па

82

80

125

122

182

178

Коэффициент теплопередачи, Вт/(м2•°C)

45,938

45,676

51,288

51,000

56,534

56,222

Расход пара калорифером КПСк 4-12, кг/час

987

940

1058

1006

1095

1038

Тепловая производительность (мощность), кВт

619

590

663

631

686

651



Таблица подбора диаметра паропровода в зависимости от давления, расхода и скорости пара

Таблица носит рекомендательный характер. Для более точных данных необходим гидравлический расчет паропровода с учетом потерь давления и скорости пара. Подбор осуществляется следующим образом: имея данные по расходу насыщенного пара в час, а также его давлению (либо температуре) и скорости находим в таблице подходящий для этих данных диаметр паропровода. Например: подходящий диаметр паропровода для насыщенного пара давлением 0.2 МПа с расходом 1200 кг/час и скоростью 30 м/сек будет 80 мм.

Tablica podbora diametra paroprovoda

При стабильной работе конденсатоотводчика, пар должен полностью заполнять несущие элементы калорифера. Чтобы не было подтопления, и конденсат не поднимался выше нижних трубных решеток, конденсатоотводчик должен циклически срабатывать. При этом немаловажно при выпуске воды, не допустить потери острого пара. Наличие в системе нагревательного прибора излишнего количества воды, на порядок уменьшает его теплоэффективность, а также увеличивает возможность возникновения гидравлических ударов и замерзания.

Konvertery edinic dlia rascheta kaloriferov kpsk

Свойства насыщенного водяного пара в зависимости от температуры

svojstva para v zavisimosti ot temperatury


Вернуться к таблице всех моделей теплообменников КПСк
На странице представлена вся линейка паровых воздухонагревателей данного типа в трех и четырех рядном исполнении (технические характеристики, чертежи, описание и фото). Цена отопительного модуля 4-12 составляет 48733 руб. с НДС (электросварная труба), 67756 руб. с НДС (бесшовная труба). Актуальность цены вы можете посмотреть на странице сайта: Контакты/Прайс (кнопка верхнего меню)
