Калорифер КПСк 3-4

Паровые калориферы

ПРОИЗВОДСТВО И СФЕРА ПРИМЕНЕНИЯ ПАРОВОГО КАЛОРИФЕРА КПСК 3-4

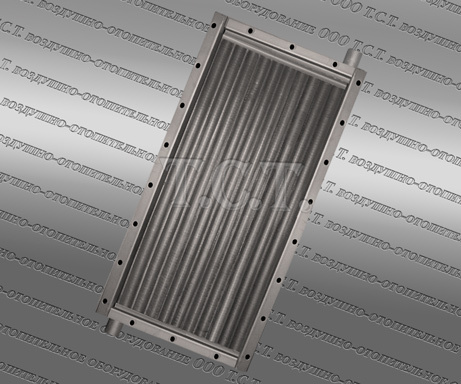

Калорифер КПСк 3-4 паровой – рекуперативный теплообменник, предназначенный для подогрева воздуха в вентиляционно-приточных установках зданий производственного и коммунального назначения, рециркуляционного нагрева в составе воздушно-тепловых завес, сушильных установок различного типа. Изготовление калориферов КП-Ск 3-4 осуществляется в соответствии с установленными требованиями ТУ 4863-002-55613706-02 с обязательной проверкой каждого воздухоподогревателя на герметичность. Теплообменники эксплуатируются в макроклиматических районах с умеренным климатом категории размещения 3 в соответствии с ГОСТ 15150.
Купить калориферы КПСк 3-4 02У3 Вы можете, отправив в адрес нашего предприятия заявку на электронную почту zao_tst@mail.ru с указанием наименования и количества требуемого оборудования. В выставленном коммерческом предложении или документе на оплату будут представлены продажная цена парового биметаллического воздухоподогревателя, наличие или сроки его изготовления и условия поставки.

КОМПЛЕКТАЦИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАЛОРИФЕРА КПСК 3-4

Биметаллический калорифер КП-Ск 3-4 состоит из теплообменных элементов, встроенных в трубные доски с распределительно-сборными коллекторами в одноходовом исполнении. На коллекторных крышках ввариваются патрубки для подсоединения к паропроводу и конденсатопроводу. Для монтажа воздухонагревателя в вентиляционные сети предусмотрены съемные боковые щитки с присоединительными отверстиями. Теплообменные элементы изготавливаются на базе металлических электросварных прямошовных (по ГОСТ 10704-91) или цельнотянутых бесшовных (по ГОСТ 8734-75) трубок диаметром 16х1.5 мм со спирально-накатным алюминиевым оребрением.
Производство паровоздушных теплообменников типа КПСк
Паровой воздухонагреватель КПСк 3-4
Греющий теплоноситель – сухой насыщенный или перегретый пар давлением до 1.2 МПа при температуре не более 190°С. Нагреваемая среда – воздух, не содержащий липких веществ и волокнистых материалов, по предельно допустимой концентрации вредных веществ по ГОСТ 12.1.005-88. Холодный воздушный поток, проходящий через плотно расположенные в корпусе трехрядного калорифера КПСк 3-4 оребренные трубки, получает тепловую энергию, нагревается и транспортируется по вентиляционным каналам или напрямую в помещение.
Основные технические характеристики парового воздухонагревателя КПСк 3-4-02-У3
Производительность по воздуху, м³/ч
Производительность по теплу, кВт
Площадь поверхности теплообмена, м²
Масса, кг
4000
84
17.3
41
Количество оребренных трубок – 26 шт. Емкость воздухоподогревателя – 0.00441 м³. Площадь поверхности теплообмена – 17.3 м². Внешние габариты по контуру – 977 х 450 х 180 мм. Вес (масса) парового теплообменника (не более) – 41 кг. Диаметр патрубков – 50 мм. Производительность по воздуху - 4000 м³/ч. Производительность по теплу калорифера КПСк 3-4 - 84 кВт.
Стоимость парового калорифера КПСк 3 4 составляет 8951 рубль с учетом НДС на теплообменник с электросварными трубками, цена с комплектацией бесшовными цельнотянутыми элементами - 12979 рублей. На последней странице сайта представлен прайс-лист с актуальными ценами на все модели калориферов этой линейки. В зависимости от объема покупки воздухонагревателей КПСк предоставляются скидки.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КАЛОРИФЕРА КПСК 3-4

Технические характеристики калорифера КП-Ск 3-4 парового
Габаритные и присоединительные размеры парового теплообменника КП-3-4-Ск, мм
HH 1H 2H 3BB 1B 2Cdy
905953977102537842645030550
H – длина трубок в свету - внутренняя высота калорифера, H1 – межцентровое расстояние между монтажными отверстиями, H2 – внешняя высота теплообменника КПСк 3-4 - без патрубков, H3 - внешняя высота теплообменника с учетом одного патрубка, B - внутренняя ширина воздухонагревателя, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина паровоздушного нагревателя, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.
Доставка до потребителей приобретенных калориферов КПСк 3-4 осуществляется, как на условиях самовывоза, так и автотранспортом нашего предприятия. Широко практикуется отправка оборудования транспортно-экспедиционными компаниями, при этом до местных терминалов транспортных компаний паровоздушные нагреватели довозятся бесплатно.

РАБОЧИЕ РАСЧЕТНЫЕ ПАРАМЕТРЫ ПАРОВОЗДУШНОГО КАЛОРИФЕРА ТИПА КПСК 3-4

Технические данные калорифера КПСк 3-4 для расчета и подбора
Площадь, м²
Число ходов по внутреннему теплоносителю
Число рядов
Длина теплоотдающего элемента (в свету), м
фронтального сечения
поверхности теплообмена
сечения коллектора
сечения патрубка
живого сечения для прохода теплоносителя
130.9050.33717.30.001640.00221
0.00345

КОЭФФИЦИЕНТ ТЕПЛОПЕРЕДАЧИ И АЭРОДИНАМИЧЕСКОЕ СОПРОТИВЛЕНИЕ ПАРОВОГО КАЛОРИФЕРА КПСК 3 4

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 3-4 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.
Воздухонагреватель КП 3-4 Ск
Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
1.5
2.0
2.5
3.0
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
8.0
Коэффициент теплопередачи, (Вт/(м²•°С)
35.94
40.39
44.20
47.59
50.66
53.47
56.09
58.53
60.84
63.02
65.09
67.08
70.80
Аэродинамическое сопротивление, Па
13
22
32
45
60
77
95
115
137
161
187
214
273
Купить калорифер КПСк 3-4 Вы также можете, обратившись к нам по адресу: Кемеровская область, г. Киселевск, ул. Юргинская, 1. Продажа паровых биметаллических калориферов этой серии осуществляется по безналичному расчету на основании выставленного покупателю документа для оплаты. Актуальность цены вы можете посмотреть на странице сайта: Контакты/Прайс (крайняя правая кнопка верхнего меню).

ПОТРЕБЛЕНИЕ НАСЫЩЕННОГО ПАРА ПРИ ЭКСПЛУАТАЦИИ КАЛОРИФЕРА КПСК 3 4

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 3-4. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 4000 до 8000 метров кубических в час, температура и давление используемого теплоносителя - от 85°C (0.06 МПа) до 175°C (0.9 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.
Давление насыщенного пара, МПа
0.06
Температура пара, °C
85.9
Производительность по воздуху, м³/ч
4000
6000
8000
t входящего в калорифер КПСк3 4 воздуха, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
42
37
31
25
35
29
22
16
31
24
17
10
Массовая скорость в фронтальном сечении, кг/м²•с
3.96
4.06
4.18
4.30
6.01
6.18
6.37
6.56
8.06
8.31
8.57
8.85
Аэродинамическое сопротивление нагревателя, Па
75
79
83
88
162
170
180
190
277
293
310
328
Коэффициент теплопередачи, Вт/(м²•°C)
53.2
53.8
54.4
55.1
63.0
63.8
64.6
65.3
71.0
71.9
72.8
73.7
Расход теплоносителя, кг/час
90
102
115
128
115
129
146
161
134
152
170
189
Производительность по теплу, кВт
58
65
73
81
73
82
93
103
85
97
108
121
Давление насыщенного пара, МПа
0.08
Температура теплоносителя, °C
93.5
Объем нагреваемого воздуха, м³/ч
4000
6000
8000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура воздуха на выходе, °C
46
41
35
29
38
32
26
19
33
27
20
12
Массовая скорость в фронтальном сечении, кг/м²•с
3.93
4.03
4.15
4.27
5.98
6.14
6.32
6.52
8.04
8.26
8.52
8.81
Аэродинамическое сопротивление, Па
74
78
82
86
160
168
177
188
275
290
307
326
Коэффициент теплопередачи, Вт/(м²•°C)
53.1
53.6
54.3
54.9
62.9
63.6
64.4
65.2
70.9
71.7
72.6
73.6
Расход пара, кг/час
99
110
123
137
126
141
156
173
147
164
183
204
Тепловой поток парового калорифера КПСк 3-4, кВт
62
70
78
86
79
89
99
109
93
104
116
129
Давление насыщенного пара, МПа
0.1
Температура пара, °C
99.6
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
49
44
38
32
41
35
28
21
36
29
22
15
Массовая скорость в фронтальном сечении, кг/м²•с
3.91
4.01
4.12
4.25
5.95
6.11
6.30
6.50
7.99
8.24
8.49
8.76
Аэродинамическое сопротивление, Па
74
77
81
86
158
167
176
187
273
288
304
323
Коэффициент теплопередачи, Вт/(м²•°C)
53.0
53.5
54.1
54.8
62.8
63.5
64.3
65.1
70.8
71.6
72.5
73.5
Расход пара калорифером КПСк 3-4, кг/час
106
118
131
144
134
149
166
183
157
175
194
214
Тепловая производительность (мощность), кВт
66
74
82
90
84
93
104
115
98
110
122
134
Давление насыщенного пара, МПа
0.2
Температура теплоносителя, °C
120.2
Производительность по воздуху, м³/ч
4000
6000
8000
Температура воздуха на входе в КП-3-4-Ск, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура воздуха на выходе, °C
60
54
49
43
50
44
37
30
44
37
29
22
Массовая скорость в фронтальном сечении, кг/м²•с
3.84
3.94
4.05
4.16
5.86
6.02
6.20
6.39
7.89
8.12
8.38
8.65
Сопротивление по воздуху, Па
71
75
78
82
154
162
171
181
266
281
298
315
Коэффициент теплопередачи, Вт/(м²•°C)
52.6
53.2
53.7
54.3
62.4
63.1
63.9
64.7
70.4
71.2
72.2
73.1
Расход теплоносителя, кг/час
129
142
155
169
164
180
197
215
192
211
233
253
Мощность по теплу парового нагревателя, кВт
79
87
95
103
100
110
121
132
118
129
142
155
Давление насыщенного пара, МПа
0.3
Температура пара, °C
133.5
Объем проходящего воздуха, м³/ч
4000
6000
8000
Температура воздуха на входе в теплообменник, °C
0
-10
-20
-30
0
-10
-20
-30
0
-10
-20
-30
Температура нагретого воздуха на выходе, °C
67
61
56
50
56
49
43
36
49
42
34
27
Массовая скорость в фронтальном сечении, кг/м²•с
3.80
3.90
4.00
4.11
5.80
5.97
6.13
6.32
7.82
8.05
8.31
8.57
Воздушное сопротивление, Па
70
73
77
81
151
159
168
177
262
276
293
310
Коэффициент теплопередачи КПСк 3-4, Вт/(м²•°C)
52.3
52.9
53.5
54.1
62.1
62.9
63.6
64.4
70.2
71.0
71.9
72.8
Расход пара, кг/час
145
158
171
185
184
202
218
237
216
236
258
279
Тепловая производительность, кВт
87
95
103
111
111
121
131
142
130
142
155
167
Давление насыщенного пара, МПа
0.9
Температура пара, °C
175.4
Объем проходящего через КП 3-4 Ск воздуха, м³/ч
4000
6000
8000
Температура воздуха на входе в калорифер, °C
0
-10
-20
-30
+30
+20
+10
0
+40
+30
+20
+10
t нагретого воздуха на выходе, °C
90
84
78
72
94
88
81
75
92
86
79
72
Массовая скорость в фронтальном сечении, кг/м²•с
3.66
3.75
3.85
3.96
5.21
5.34
5.48
5.62
6.86
7.03
7.21
7.41
Аэродинамическое сопротивление нагревателя, Па
65
68
72
75
124
130
136
143
206
215
226
237
Коэффициент теплопередачи, Вт/(м²•°C)
51.6
52.1
52.7
53.2
59.5
60.1
60.7
61.4
66.5
67.2
67.9
68.6
Расход пара воздухонагревателем, кг/час
198
212
227
243
201
218
236
253
219
237
257
278
Тепловой поток (мощность), кВт
112
120
128
137
114
123
133
143
124
134
145
157
Паровой воздухонагреватель подобного типоразмера, но меньшей производительности по теплу представлен на странице: Двухрядный калорифер КПСк 2-4. Если при требуемом объеме нагреваемого воздуха, тепловая мощность теплообменника недостаточна, следует обратиться к расчетам: Четырехрядный калорифер КПСк 4-4.
Для уточнения технических характеристик или условий покупки паровоздушных калориферов КПСк 3-4, Вы можете связаться с нами по телефонам: +7(3846) 682324 (пн.-пт. 9:00-17:00); 8-961-737-83-14 (технические вопросы); 8-904-968-14-88 (отдел продаж). Заказать прайс-лист на все модели воздухонагревателей серии КП-Ск (цена указана с учетом НДС) можно по электронной почте E-mail: zao_tst@mail.ru. Предприятие ООО Т.С.Т. – изготовление и продажа воздушно-отопительного оборудования. г. Новосибирск, ул. Широкая, дом 1 А, офис 207/1. Осуществляется доставка транспортными компаниями в города: Златоуст, Ессентуки, Электросталь, Кызыл, Кисловодск и др.
