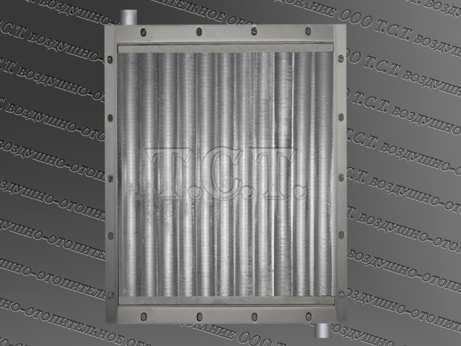

Калорифер КПСк 2-6

Производство и сфера назначения парового калорифера КПСк 2-6

Калорифер КПСк 2-6 паровой – теплообменник, предназначенный для комплектации вентиляционно-приточных установок, сушильных камер, воздушно-тепловых завес. Сфера применения воздухонагревателя КПСк 2 6 02У3 распространяется на промышленные помещения и площадки, деревообрабатывающие цеха, склады различного назначения. Производство и приемо-сдаточные испытания калориферов КП-Ск 2-6 осуществляется в соответствии с требованиями нормативных документов по ТУ 4863-002-55613706-02 с обязательной проверкой каждого теплообменника на прочность и герметичность. Биметаллические воздухонагреватели эксплуатируются в условиях умеренного климата 3-й категории размещения по ГОСТ 15150.

Комплектация и технические характеристики калорифера КПСк 2-6

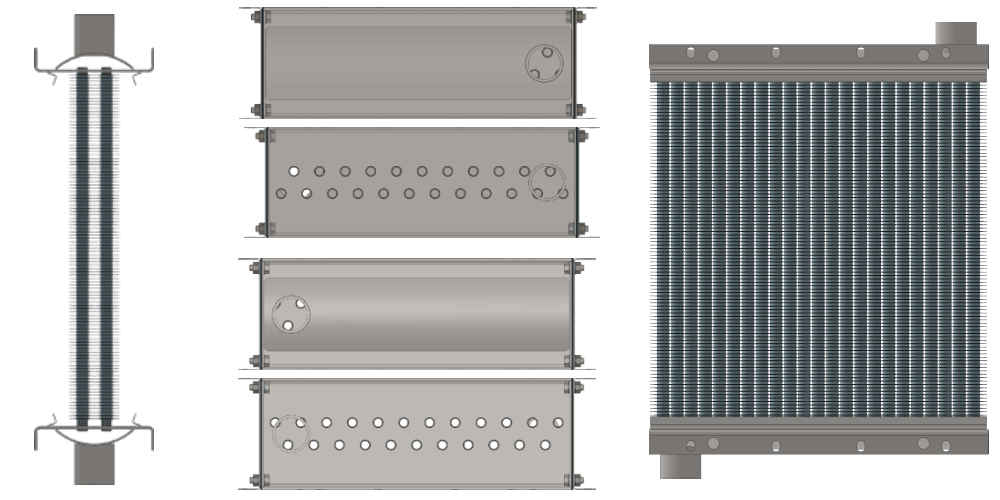

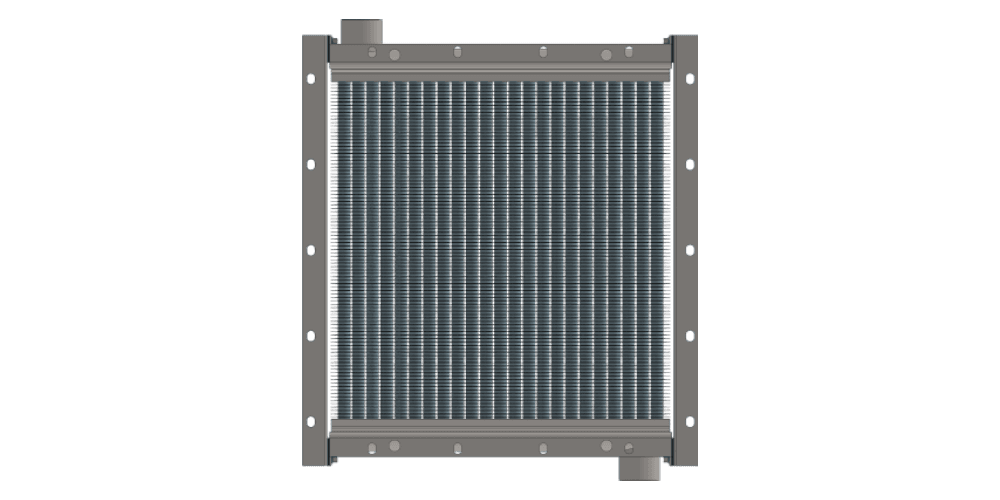

В конструктивном плане калорифер КПСк 2-6 представляет собой монолитный блок с двумя рядами теплообменных элементов, которые изготавливаются из электросварных (ГОСТ 10704-91) или бесшовных (ГОСТ 8734-75) стальных трубок диаметром 16 мм и спирально-накатного алюминиевого оребрения. Своими концами нагревательные элементы ввариваются в трубные решетки, с обратной стороны которых крепятся коллектора с патрубками для подачи и отвода теплоносителя.

Двухрядные калориферы КПСк Каталог калориферов КПСк 2

Производство паровоздушных теплообменников типа КПСк

Биметаллический калорифер КПСк 2-6 по характеру движения теплоносителя выполнен в одноходовом исполнении. Теплоноситель – сухой насыщенный или перегретый пар температурой до 190°С, давлением не более 1.2 МПа. Два ряда теплообменных оребренных трубок, расположенных по ходу движения воздушного потока в шахматном порядке.

Основные технические характеристики парового воздухонагревателя КПСк 2-6-02-У3
Производительность по воздуху, м³/ч	Производительность по теплу, кВт	Площадь поверхности теплообмена, м²	Масса, кг
2500	43	9.0	27

Производительность по воздуху - 2500 м³/ч. Тепловая мощность калорифера КПСк 2-6 - 43 кВт. Площадь поверхности теплообмена – 9.0 м². Емкость теплообменника – 0.00318 м³. Масса воздухонагревателя (не более) – 27 кг. Диаметр присоединительных патрубков – 50 мм. Количество теплоотдающих трубок – 23 шт. Внешние размеры по контуру – 602 х 575 х 180 мм.

Габаритные и присоединительные размеры калорифера КПСк 2-6

Технические характеристики калорифера КП-Ск 2-6 парового

Габаритные и присоединительные размеры парового теплообменника КП-2-6-Ск, мм
H	H 1	H 2	H 3	B	B 1	B 2	C	dy
530	578	602	650	503	551	575	430	50

H - внутренняя высота воздухонагревателя, H1 – межцентровое расстояние между монтажными отверстиями, H2 – внешняя высота - без патрубков, H3 - внешняя габаритная высота с учетом одного патрубка, B - внутренняя ширина парового калорифера КПСк 2-6, B1 - расстояние между присоединительными отверстиями по ширине, B2 - полная ширина парового подогревателя, С - расстояние между патрубками - по центру, dy - диаметр условного прохода патрубков.

Рабочие расчетные параметры пароводовоздушного калорифера типа КПСк 2-6

Подбор парового калорифера онлайн Прайс-лист на калориферы КП-Ск

Технические данные калорифера КПСк 2-6 для расчета и подбора			Площадь, м²
Число ходов по внутреннему теплоносителю	Число рядов	Длина теплоотдающего элемента (в свету), м	фронтального сечения	поверхности теплообмена	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
1	2	0.530	0.267	9.0	0.00152	0.00221	0.00305

Коэффициент теплопередачи и аэродинамическое сопротивление парового калорифера КПСк 2 6

Ниже представлена таблица с коэффициентами теплопередачи модели КП-Ск 2-6 и аэродинамического сопротивления, в зависимости от массовой скорости воздуха. Посмотреть примеры и формулы нахождения данных значений можно на странице сайта: Калориферы КПСк. Коэффициент теплопередачи. Полный расчет и подбор паровых воздухонагревателей с таблицами, пояснением и пошаговой инструкцией: Расчет и подбор воздухонагревателей с теплоносителем пар.

Воздухонагреватель КП 2-6 Ск	Массовая скорость движения воздуха во фронтальном сечении (Vp)Н, кг/м²с
Воздухонагреватель КП 2-6 Ск	1,5	2,0	2,5	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5	7,0	8,0
Коэффициент теплопередачи, (Вт/(м²•°С)	41,50	45,99	49,80	53,15	56,16	58,90	61,43	63,78	65,99	68,07	70,04	71,92	75,43
Аэродинамическое сопротивление, Па	9	15	23	32	42	54	67	81	96	113	130	149	191

Потребление насыщенного пара при эксплуатации калорифера КПСк 2 6

В таблице представлены некоторые показатели теплотехнического расчета калорифера КПСк 2-6. Расчет произведен для температурных значений входящего воздуха от +40 до -30 градусов. Объем нагреваемого воздуха варьируется от 2500 до 5000 метров кубических в час, температура и давление используемого теплоносителя - от 100°C (0.1 МПа) до 170°C (0.8 МПа). Выложенные теплотехнические показатели можно использовать при подборе вентиляционного и пароконденсатного оборудования.

Давление насыщенного пара, МПа	0,1
Температура пара, °С	99,6
Производительность по воздуху, м³/ч	2500				4000				5000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	43	37	31	24	34	27	20	12	30	23	15	7
Массовая скорость в фронтальном сечении, кг/м²•с	3,12	3,20	3,29	3,40	5,06	5,22	5,38	5,56	6,37	6,57	6,78	7,02
Аэродинамическое сопротивление, Па	34	36	38	40	83	87	92	98	126	133	141	150
Коэффициент теплопередачи, Вт/(м²•°C)	53,9	54,4	55,0	55,6	64,1	64,7	65,5	66,2	69,5	70,3	71,1	72,0
Расход пара калорифером КПСк 2-6, кг/час	59	66	72	80	75	83	92	102	84	93	103	114
Тепловая производительность (мощность), кВт	37	41	45	50	47	52	58	64	52	58	65	71

Давление насыщенного пара, МПа	0,2
Температура пара, °С	120,2
Производительность по воздуху, м³/ч	2500				4000				5000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	53	47	40	33	41	34	27	19	37	29	21	14
Массовая скорость в фронтальном сечении, кг/м²•с	3,06	3,15	3,24	3,34	5,00	5,15	5,31	5,49	6,30	6,50	6,71	6,93
Аэродинамическое сопротивление, Па	33	35	36	39	81	85	90	96	123	130	138	147
Коэффициент теплопередачи, Вт/(м²•°C)	53,5	54,1	54,6	55,2	63,8	64,5	65,2	65,9	69,2	70,0	70,8	71,6
Расход пара калорифером КПСк 2-6, кг/час	72	79	86	94	92	101	110	120	102	113	124	134
Тепловая производительность (мощность), кВт	44	48	53	58	56	62	68	74	63	69	76	82

Давление насыщенного пара, МПа	0,3
Температура пара, °С	133,5
Производительность по воздуху, м³/ч	2500				4000				5000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	0	-10	-20	-30	0	-10	-20	-30
Температура нагретого воздуха на выходе, °С	59	53	46	40	46	39	32	24	41	33	26	18
Массовая скорость в фронтальном сечении, кг/м²•с	3,03	3,12	3,21	3,30	4,96	5,11	5,26	5,44	6,25	6,45	6,65	6,87
Аэродинамическое сопротивление, Па	32	34	36	38	80	84	89	94	122	129	136	145
Коэффициент теплопередачи, Вт/(м²•°C)	53,4	53,9	54,4	55,0	63,6	64,3	65,0	65,7	69,1	69,9	70,6	71,5
Расход пара калорифером КПСк 2-6, кг/час	81	88	96	103	104	113	122	133	116	126	137	148
Тепловая производительность (мощность), кВт	49	53	58	62	62	68	73	80	69	76	82	89

Давление насыщенного пара, МПа	0,4
Температура пара, °С	143,6
Производительность по воздуху, м³/ч	2500				4000				5000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура нагретого воздуха на выходе, °С	64	57	51	44	71	64	57	50	74	66	59	52
Массовая скорость в фронтальном сечении, кг/м²•с	3,01	3,09	3,18	3,28	4,54	4,66	4,79	4,93	5,56	5,72	5,87	6,04
Аэродинамическое сопротивление, Па	32	34	35	37	68	71	75	79	98	103	108	114
Коэффициент теплопередачи, Вт/(м²•°C)	53,2	53,7	54,3	54,9	61,6	62,2	62,8	63,4	66,3	66,9	67,6	68,2
Расход пара калорифером КПСк 2-6, кг/час	88	95	103	111	86	94	103	113	86	96	106	115
Тепловая производительность (мощность), кВт	52	57	61	66	51	56	61	67	51	57	63	68

Давление насыщенного пара, МПа	0,5
Температура пара, °С	151,8
Производительность по воздуху, м³/ч	2500				4000				5000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура нагретого воздуха на выходе, °С	68	61	55	48	74	67	60	53	76	69	62	54
Массовая скорость в фронтальном сечении, кг/м²•с	2,99	3,07	3,16	3,25	4,52	4,64	4,77	4,90	5,55	5,69	5,85	6,02
Аэродинамическое сопротивление, Па	31	33	35	37	67	70	74	78	98	102	107	113
Коэффициент теплопередачи, Вт/(м²•°C)	53,1	53,6	54,1	54,7	61,5	62,1	62,7	63,3	66,2	66,8	67,4	68,1
Расход пара калорифером КПСк 2-6, кг/час	93	101	109	117	93	102	111	120	94	104	113	124
Тепловая производительность (мощность), кВт	55	59	64	69	54	60	65	70	55	61	66	73

Давление насыщенного пара, МПа	0,8
Температура пара, °С	170,4
Производительность по воздуху, м³/ч	2500				4000				5000
Температура воздуха на входе в калорифер, °С	0	-10	-20	-30	+30	+20	+10	0	+40	+30	+20	+10
Температура нагретого воздуха на выходе, °С	77	70	63	57	81	74	67	60	83	75	68	61
Массовая скорость в фронтальном сечении, кг/м²•с	2,95	3,03	3,12	3,20	4,47	4,59	4,71	4,85	5,49	5,64	5,79	5,95
Аэродинамическое сопротивление, Па	31	32	34	36	66	69	72	76	96	101	106	111
Коэффициент теплопередачи, Вт/(м²•°C)	52,8	53,3	53,9	54,4	61,3	61,9	62,5	63,1	65,9	66,6	67,2	67,9
Расход пара калорифером КПСк 2-6, кг/час	107	115	124	132	110	119	128	138	112	123	133	143
Тепловая производительность (мощность), кВт	61	66	70	75	62	68	73	78	64	70	76	81

Паровые воздухонагреватели подобного типоразмера, но большей тепловой мощности представлены на страницах сайта: Трехрядный калорифер КПСк 3-6 и Четырехрядный калорифер КПСк 4-6.
