Агрегат АО 2 - 5 воздушно отопительный (водяной, трехрядный)

Отопительные агрегаты

Агрегат АО2-5 отопительный воздушный водяной -технические характеристики- (на базе калорифера КСк трехрядного) применяется для воздушного отопления помещений производственного и сельскохозяйственного назначения, а также в отопительно-вентиляционных системах зданий. Воздух не должен содержать липких и волокнистых веществ и запылённостью не более 0,5 мг/м. куб. Теплоноситель горячая или перегретая вода.

Производительность по воздуху (номинальная) - 5000 м³/ч
Площадь поверхности теплообмена - 20,3 м²
Мощность тепловая (номинальная) - 62 кВт
Вентилятор осевой ВО-06-300-5 (мощность 0.37 кВт, 1500 об/мин)

vozdushno-otopitelnyj agregat ao2-5

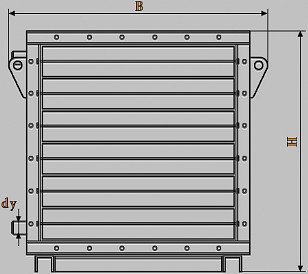

Габаритные размеры и масса : длина - 750 мм, ширина - 720 мм, высота - 790 мм               Вес воздушной установки (не более) - 98 кг

Цена
воздушного агрегата:
на основе калорифера с электросварными трубками - 2
7566 руб. с НДС, с бесшовными трубками - 31058 руб. с НДС



Ниже представлена таблица с некоторыми показателями рабочих расчетов отопительного агрегата типа АО2-5 (на базе трехрядного калорифера КСк). Представлены следующие данные: температурный график теплоносителя, температура входящего и выходящего из агрегата воздуха, гидравлическое сопротивление и расход теплоносителя, производительность по теплу.

raschet otopitelnogo agregata ao2-5

otopitelnyj agregat ao2-5

Отопительный агрегат воздушный АО2-5 состоит из:
• осевого вентилятора ВО-06-300-
5, используемого для забора воздуха из помещения в воздушно отопительный агрегат
• диффузора или воздушного перехода между калорифером и вентилятором
• калорифера (теплообменника) водяного типа КСк трехрядного , служащего для подогрева нагнетаемого вентилятором воздуха
• поворотных жалюз
и, служащих для изменения направления и распределения воздушного потока в вертикальной плоскости
• основания, служащего для установки агрегата в рабочем положении

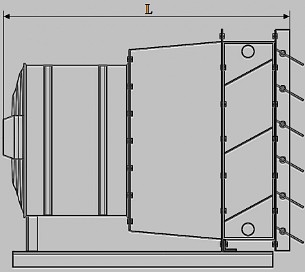

Воздушно-отопительный агрегат АО2 (рисунок) : 1 - жалюзи, 2 - калорифер биметаллический КСк, 3 - переходной патрубок (диффузор), 4 – вентилятор осевой ВО-06-300-5, 5 – сварная несущая рама.

Chertez otopitelnogo agregata ao2-5 na baze vodianogo kalorifera ksk3

Калорифер к агрегату АО2-5 в. Технические характеристики

Теплоноситель - горячая, перегретая вода. Три
ряда теплоотдающих элементов. Расположены в шахматном порядке. Ходов по теплоносителю - шесть
Габаритные размеры: 689 мм х 689 мм   Площадь поверхности теплообмена - 20,3 м²
Диаметр патрубка - 32 мм   Количество теплоотдающих трубок - 44
Масса калорифера (не более) - 54 кг

Вернуться к таблице агрегатов типа АО

Agregat otopitelny modeli ao2-5 vodianoy


Ниже представлены таблицы с теплотехническими характеристиками комплектуемого к агрегату АО2-5 трехрядного калорифера. Выложены следующие данные: значения коэффициента теплопередачи в зависимости от массовой скорости воздуха и скорости теплоносителя в трубках теплообменника; показатели гидравлического сопротивления; площади - поверхности нагрева, прохода теплоносителя, сечения коллектора и патрубка.

tehnicheskie dannye otopitel'nogo agregata ao2-5 ksk3
koefficient teploperedachi agregata ao2-5 ksk3
gidravlicheskoe soprotivlenie vozdushno otopitel'nogo agregata ao2-5 ksk3


Купить агрегат АО 2 5 отопительный (цена 27566 руб с НДС) вы можете по адресу: Кемеровская обл., г.Киселевск, ул.Юргинская,1
Получить консультацию по техническим вопросам можно по телефону:
8-961-7378-314
Заказать прайс-лист на все модели агрегатов отопительных АО2
(цены указаны с учетом НДС) можно по электронной почте:     zao_tst@mail.ru
ЗАО (ООО) Т.С.Т. - производство и изготовление отопительного оборудования. Юридический адрес - г. Новосибирск, ул. Титова,21
Доставка транспортными компаниями в города: Красноярск, Чита, Улан-Удэ, Иркутск, Междуреченск, Братск, Ангарск, Барнаул и др.

Сфера применения агрегатов воздушных АО2 5 : спортивные залы, закрытые строительные площадки, теплицы, фермы и т.д.
